各位前輩大神，小弟這里有個程序想請教一下，實在想不通。
控制要求是：X0是總啟動也是總停止，按下X0四個電磁閥全都啟動，再按下X0電磁閥全都停止，每個電磁閥配備一個按鈕，要求總啟動時隨便按下哪個按鈕都可以停止對應電磁閥，總啟動沒有開始時，按下電磁閥對應的按鈕都能啟動和停止對應電磁閥。四個電磁閥對應按鈕分別是X1.X2.X3.X4,每個按鈕即是啟動也是停止。
小弟目前就是卡在用X1上升沿停止總啟動控制的第一個電磁閥，總啟動能停止但是上升沿也會觸發X1啟動X1的電磁閥。望各位大神能幫小弟編寫一下梯形圖學習一下

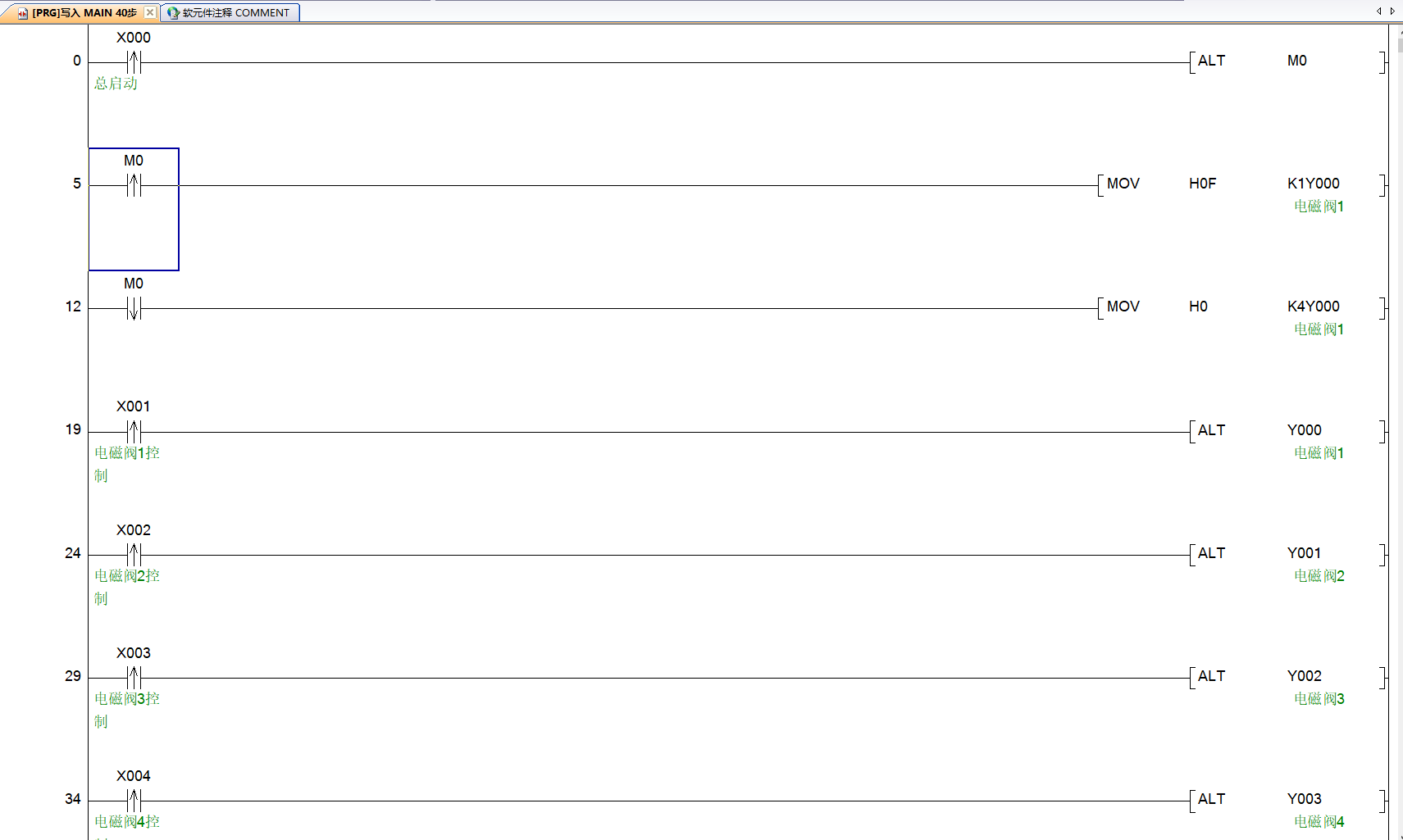

看看這個是不是你要的效果

引用

引用第1樓gzcjx555于2024-10-13 10:32發表的  :
看看這個是不是你要的效果

顯示這個錯誤

引用

引用第2樓鄭jiejie于2024-10-13 16:49發表的  :

顯示這個錯誤

第二行怎么沒有報錯，肯定是輸入法切換的問題吧？

多練習練習就好了

1樓的是最簡潔正確的。

引用

引用第2樓鄭jiejie于2024-10-13 16:49發表的  :

顯示這個錯誤

  應該輸入k1y0而不是k4y0

k1y0     Y0,Y1,Y2,Y3                   4個
k4y0     Y0,Y1,Y2,Y3,Y4....Y15   16個



應該是PLC輸出點數超了

總停，K4Y0也沒錯，接點多還得加呢,到底k幾還是要看停到幾，1個4位，最多k4
,

引用

引用第6樓先飛的鳥于2024-10-15 08:52發表的  : 應該輸入k1y0而不是k4y0，

1樓最簡捷

1樓最簡捷
