8種PLC結構化文本編程封裝CRC16校驗功能塊

一、使用硬件和軟件：
使用結構化文本編程實現，PLC分別為羅克韋爾Micro850、西門子S7-1200、施耐德M241、三菱FX5U、歐姆龍NX1P2、松下FPXH、臺達DVP-ES3、匯川Easy521。編程平臺分別為Connected Components Workbench、TIA Portal V18、SoMachine V4.3、GX Works3、Sysmac Studio、Control FPWIN Pro 7、ISPSoft 3.21、AutoShop。

二、功能塊參數：
1、功能塊輸入?yún)��?shù)：
xDataBuf：UINT類型或者WORD類型數組，128個元素，參與CRC16校驗的緩沖區；
xDataCount：UINT類型或者WORD類型，參與CRC16校驗的字節數；
2、功能塊輸出參數：
yCRCData：UINT類型或者WORD類型，最終CRC16校驗值

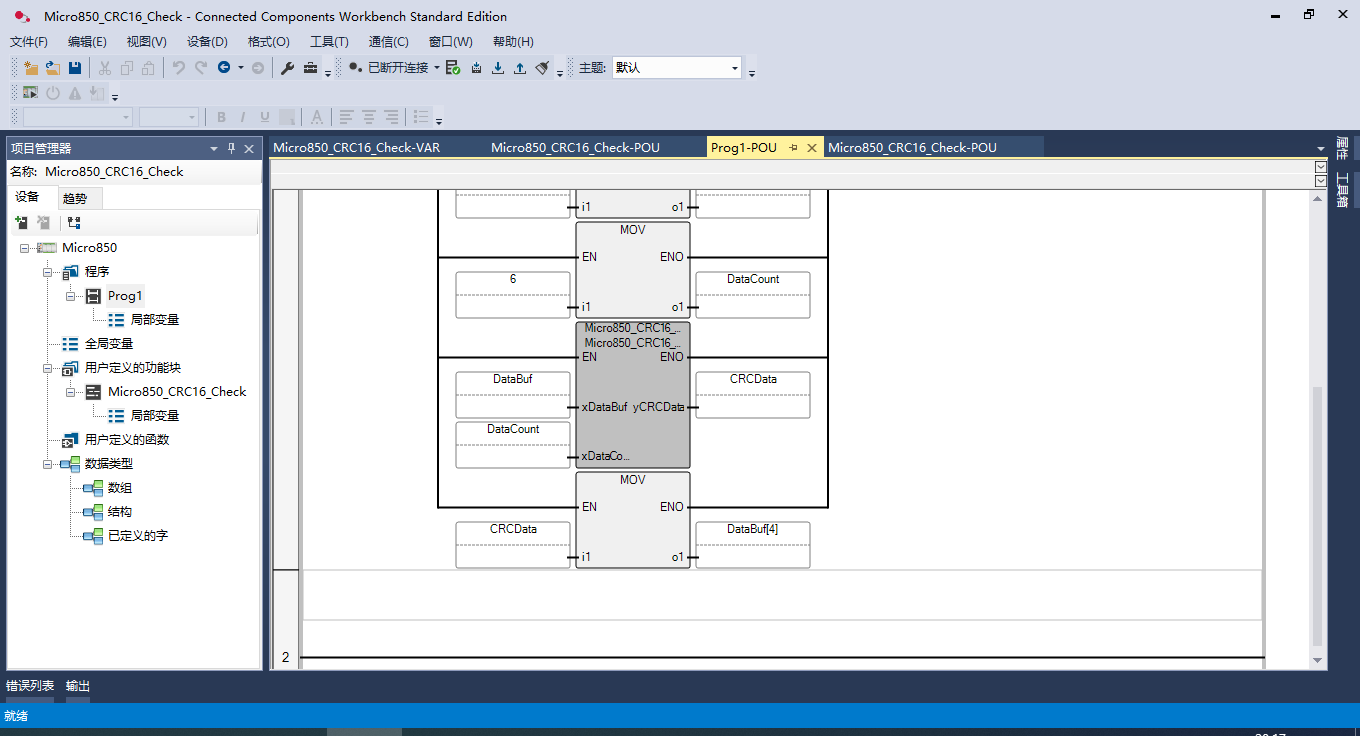

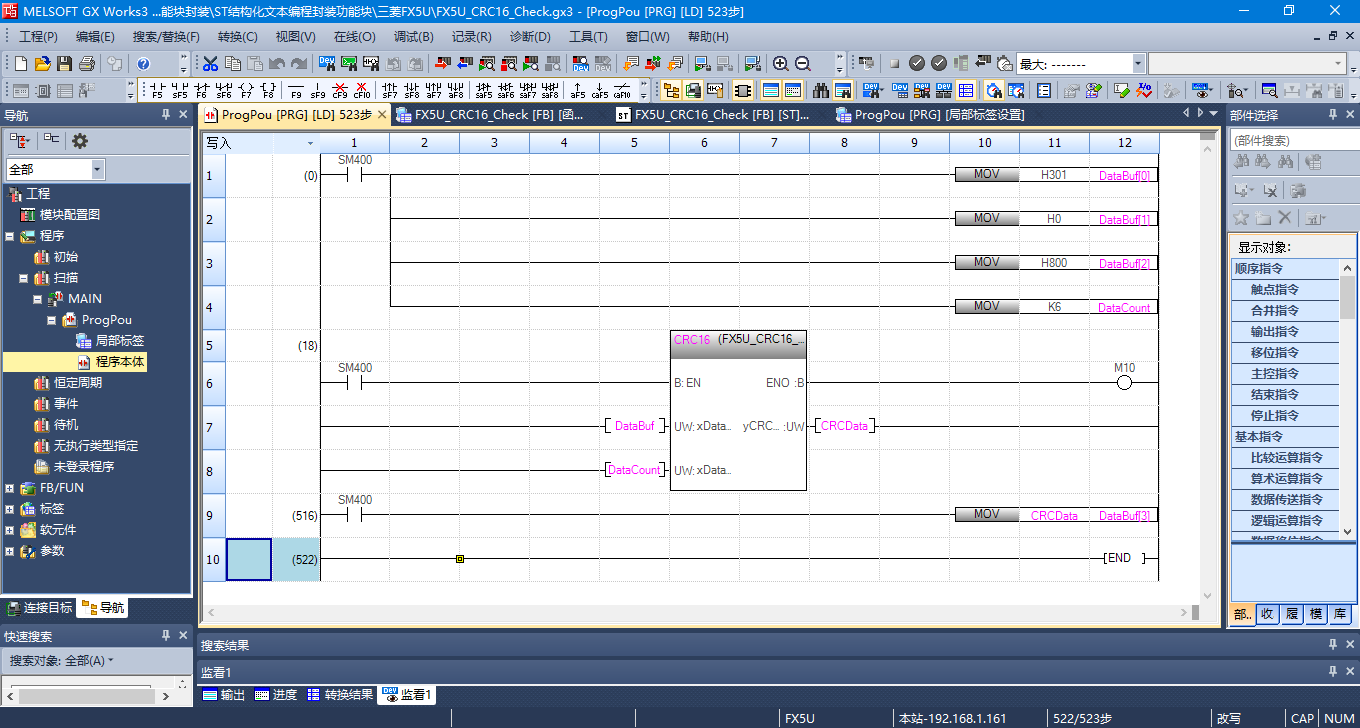

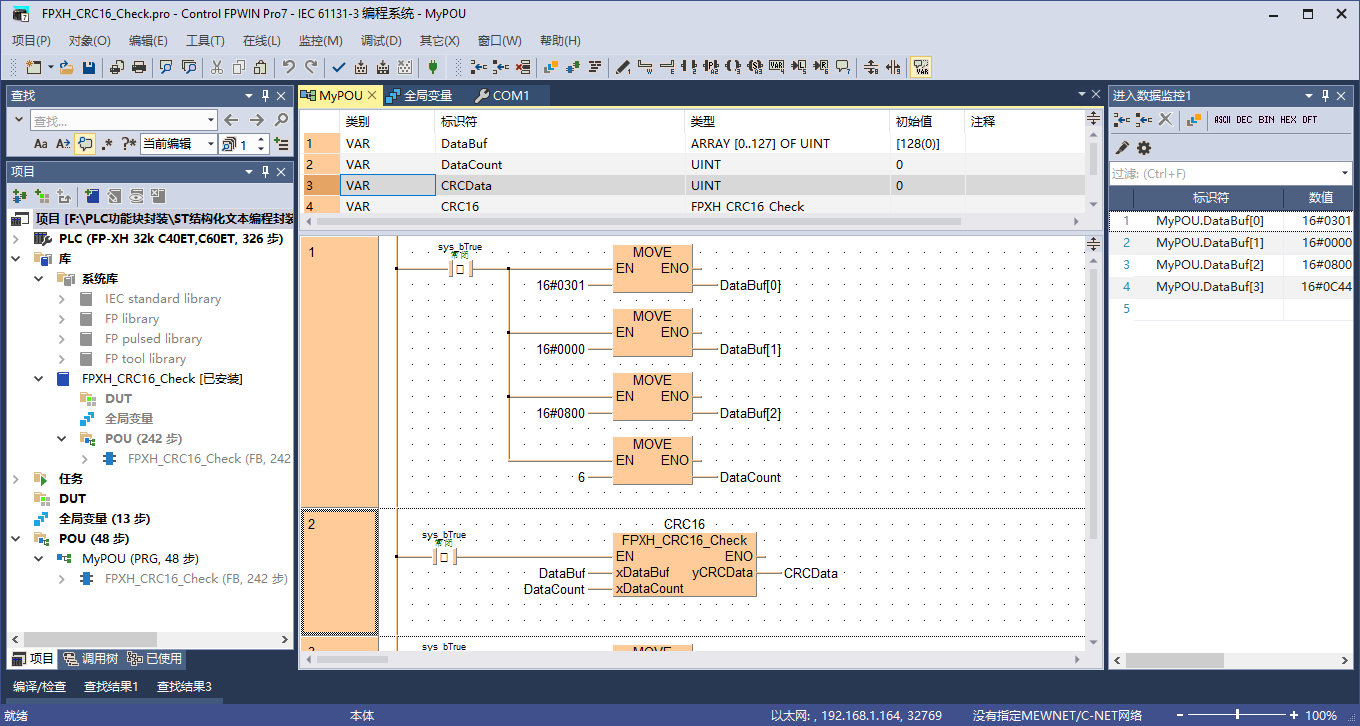

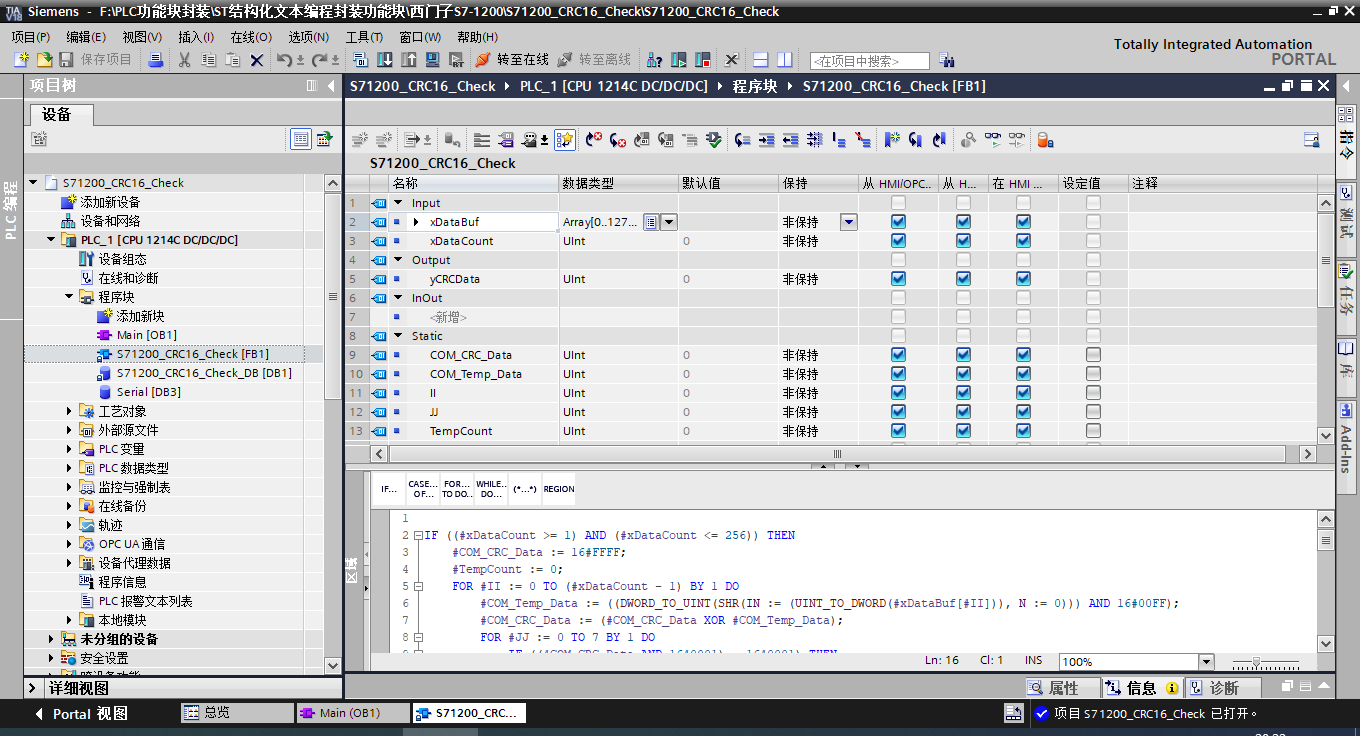

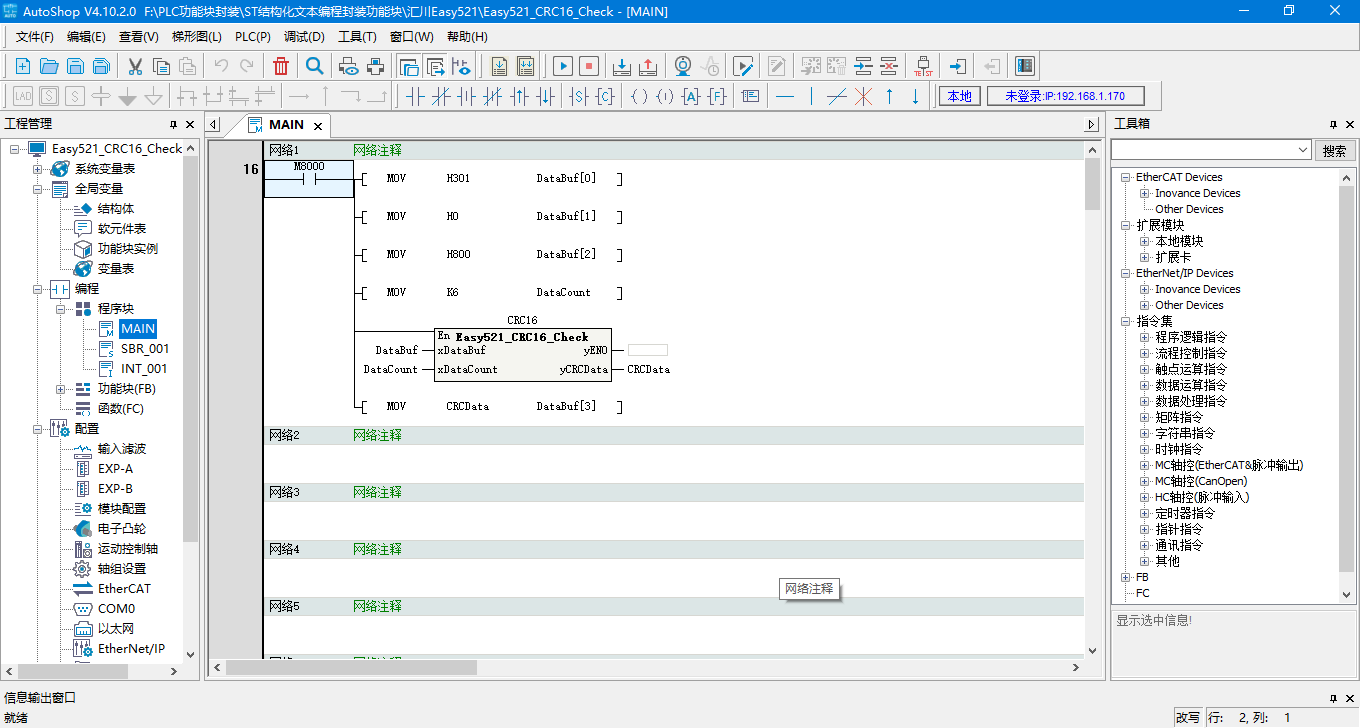

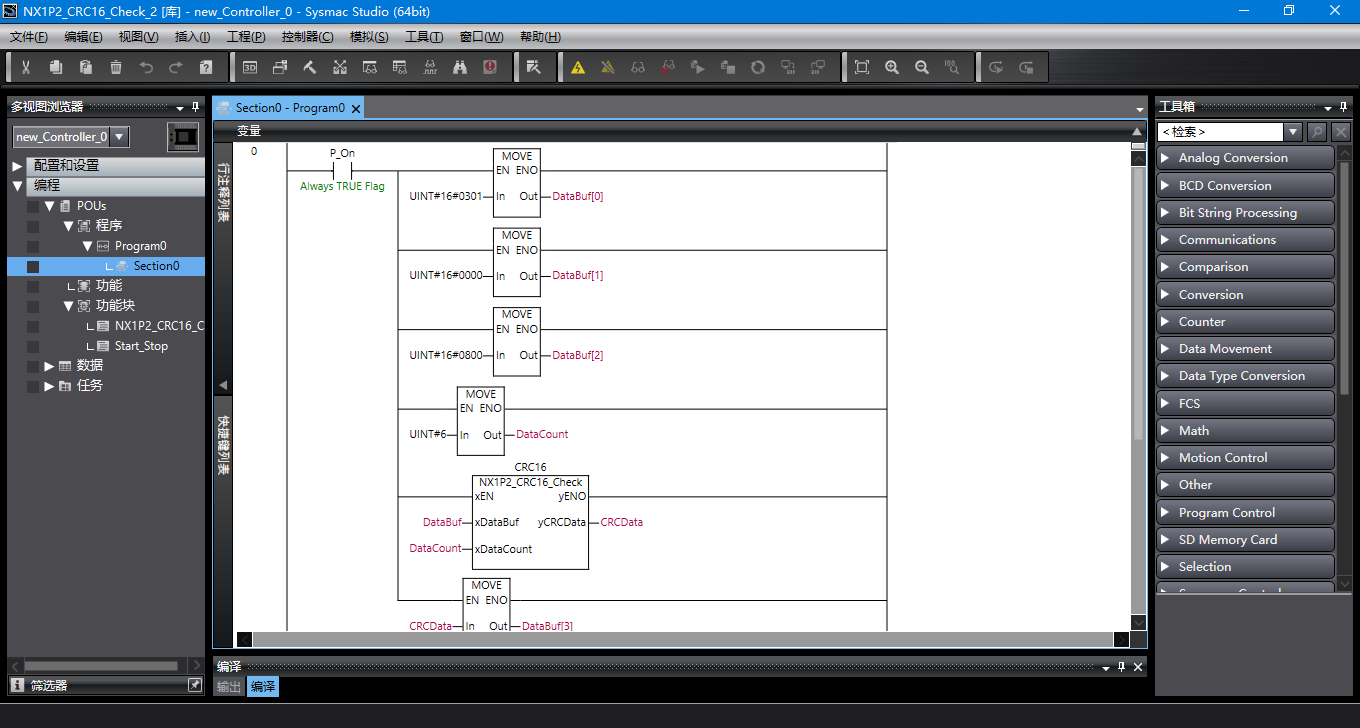

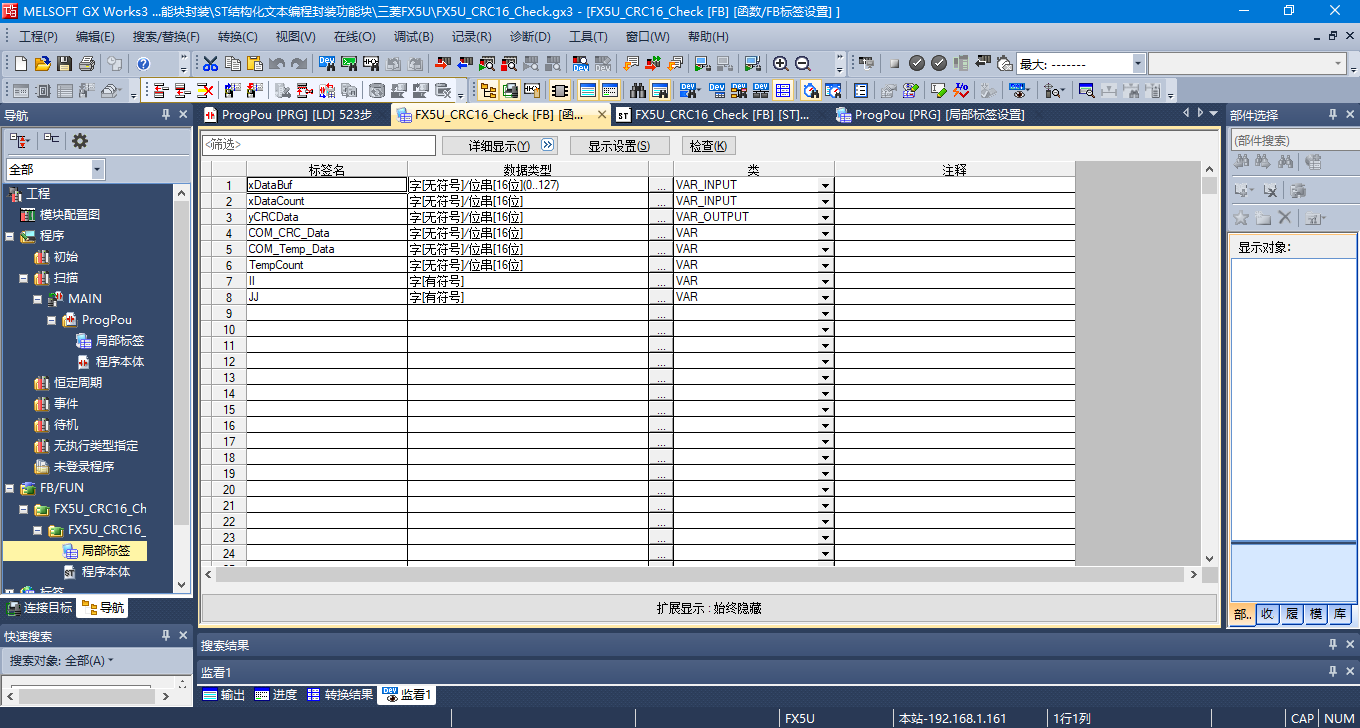

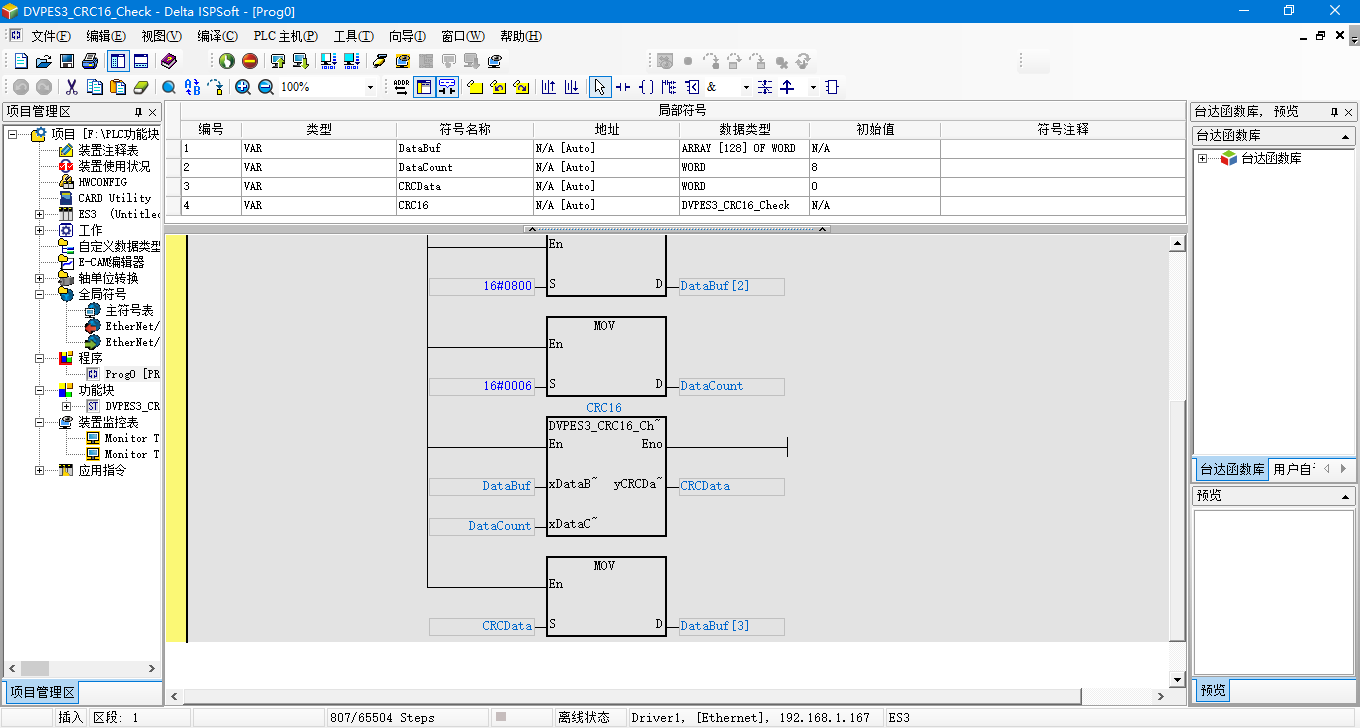

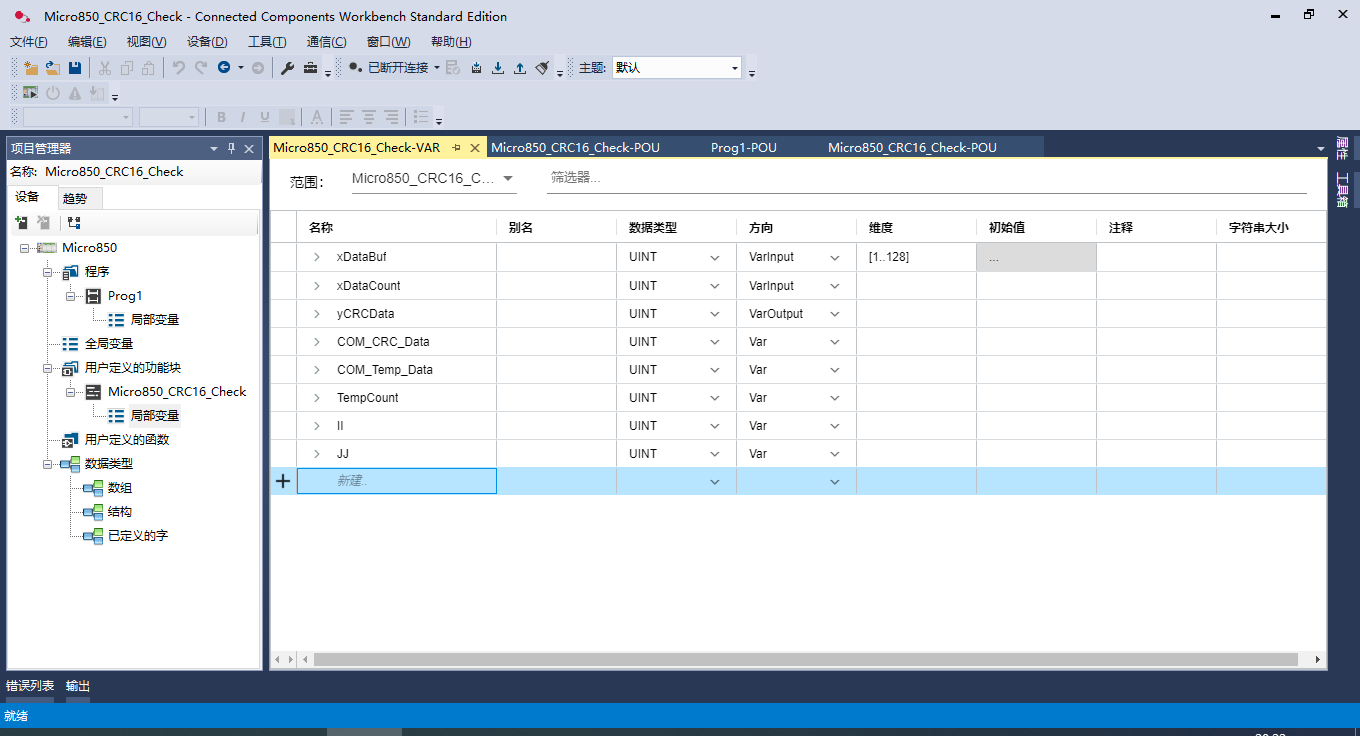

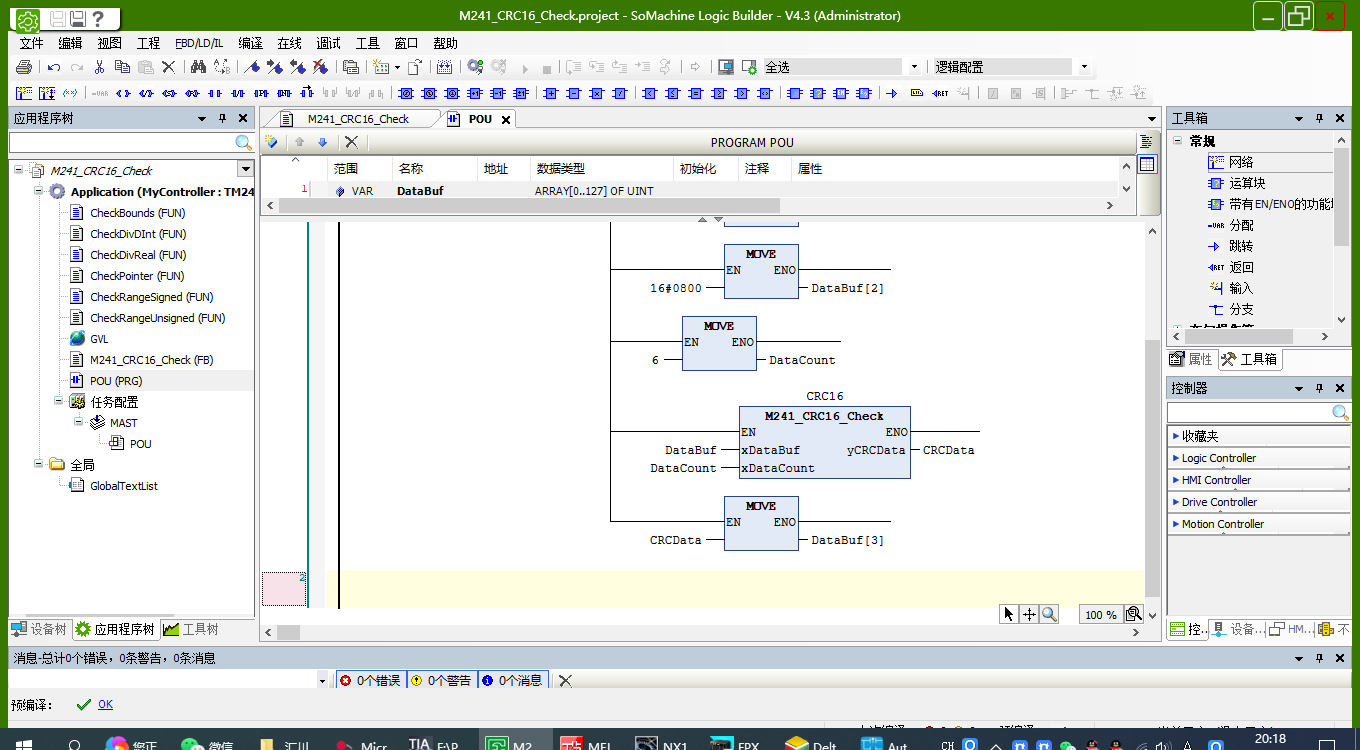

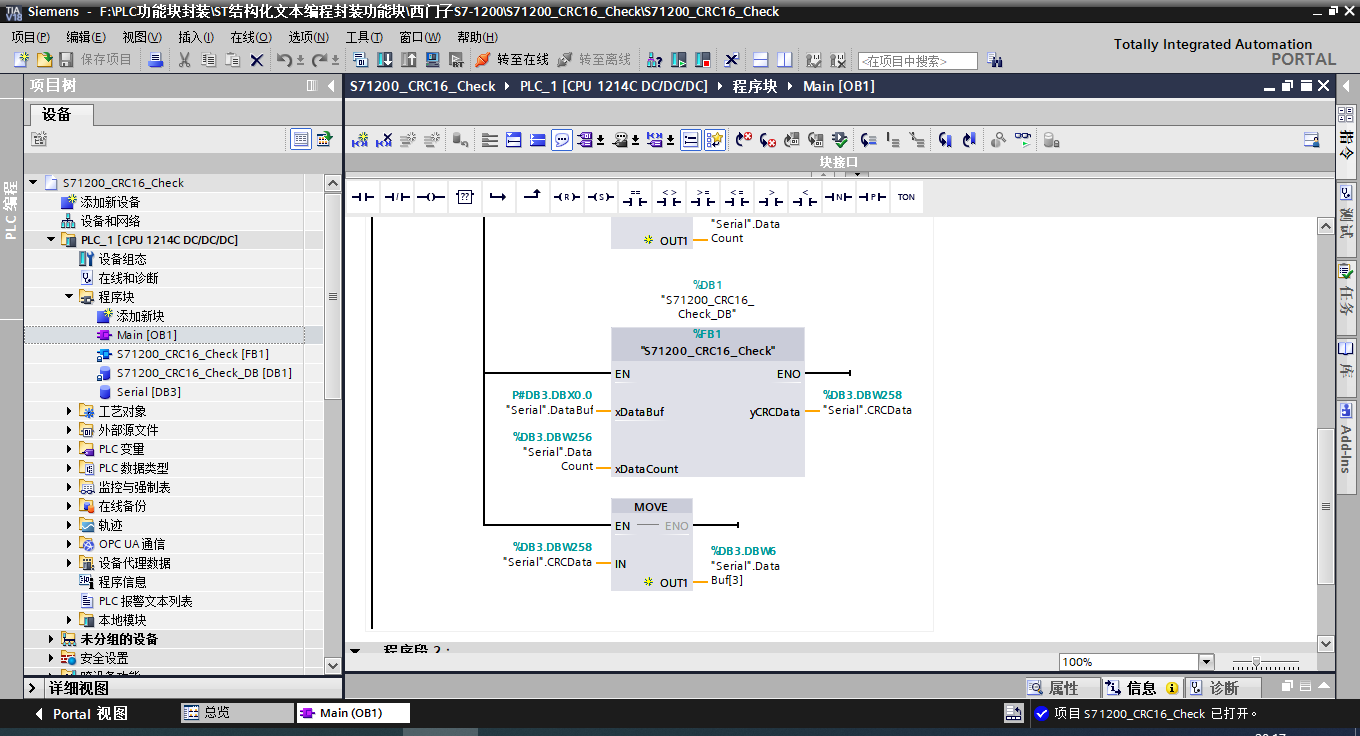

三、功能塊調用截圖：

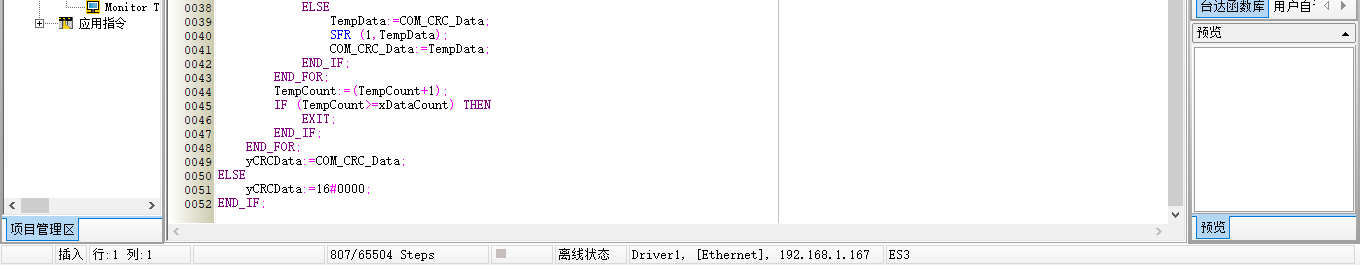

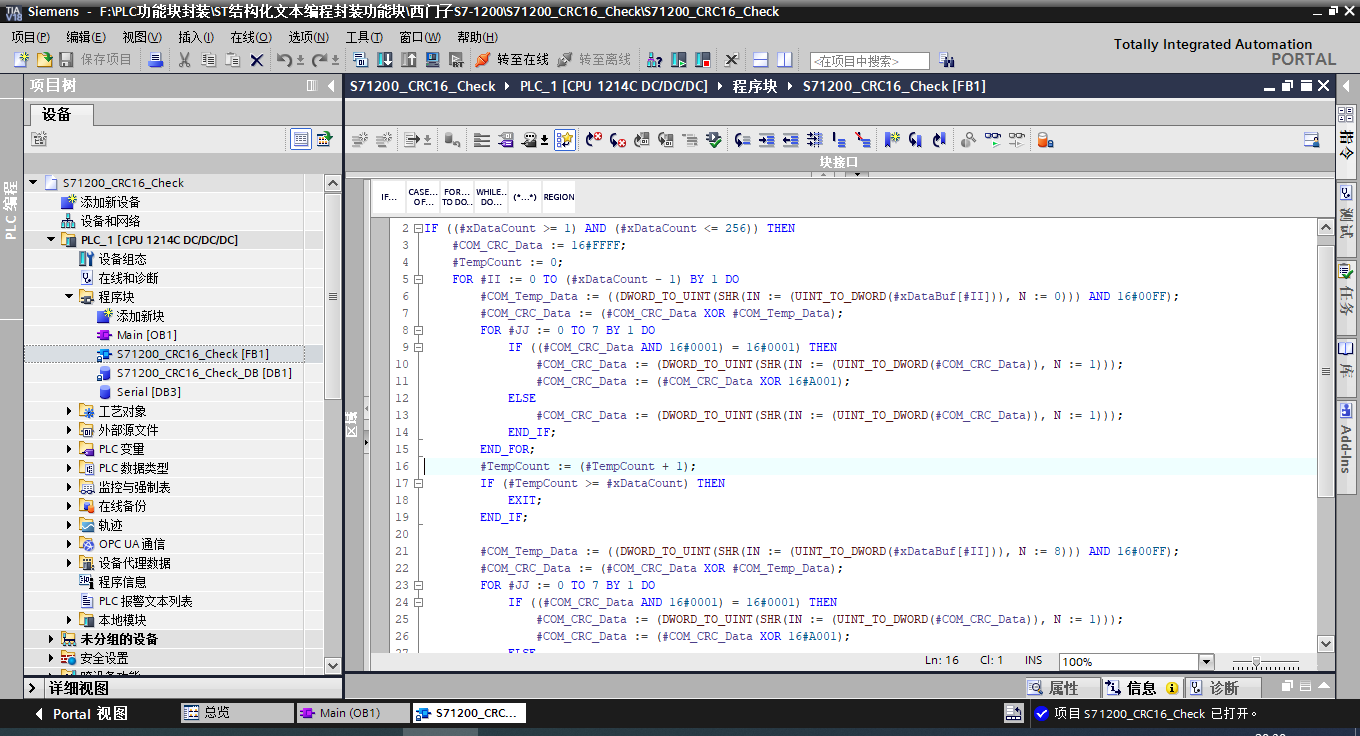

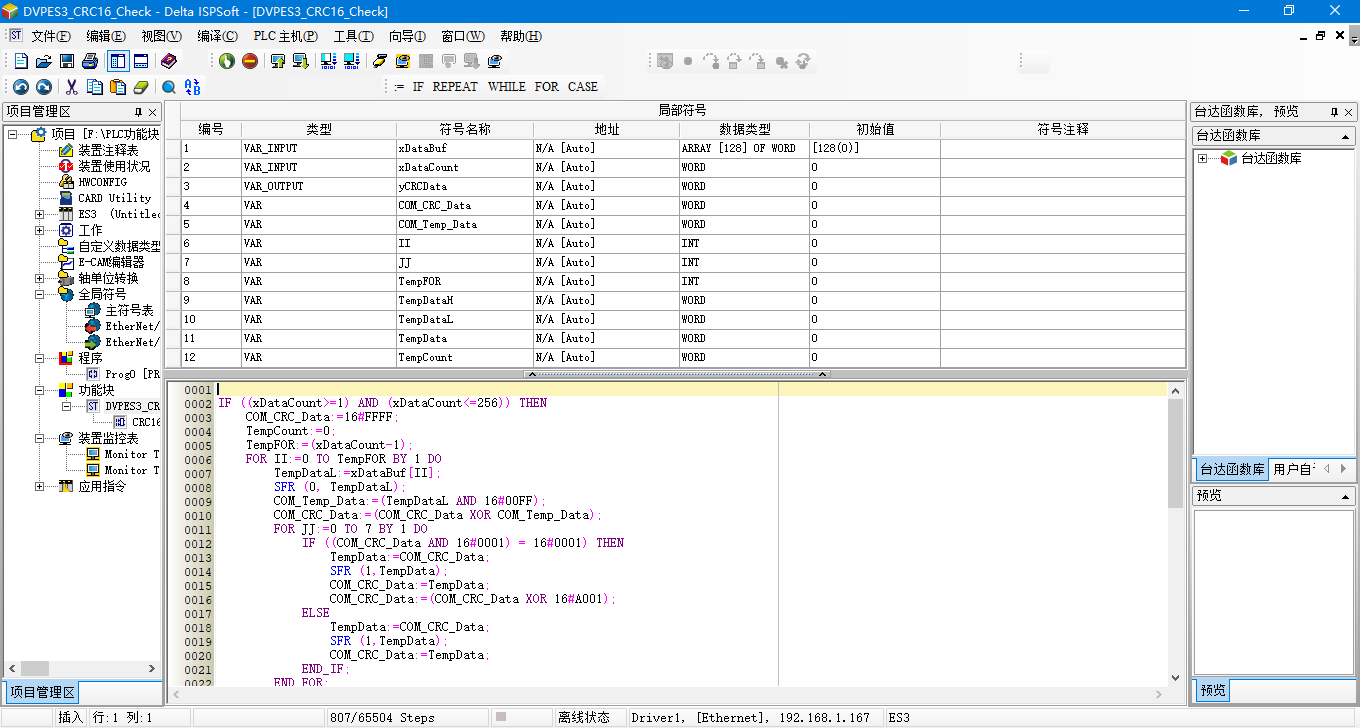

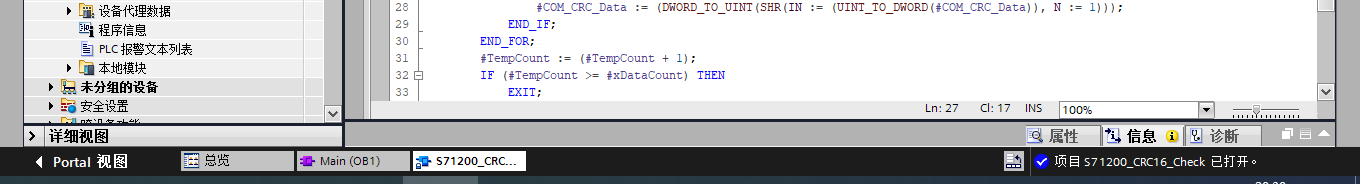

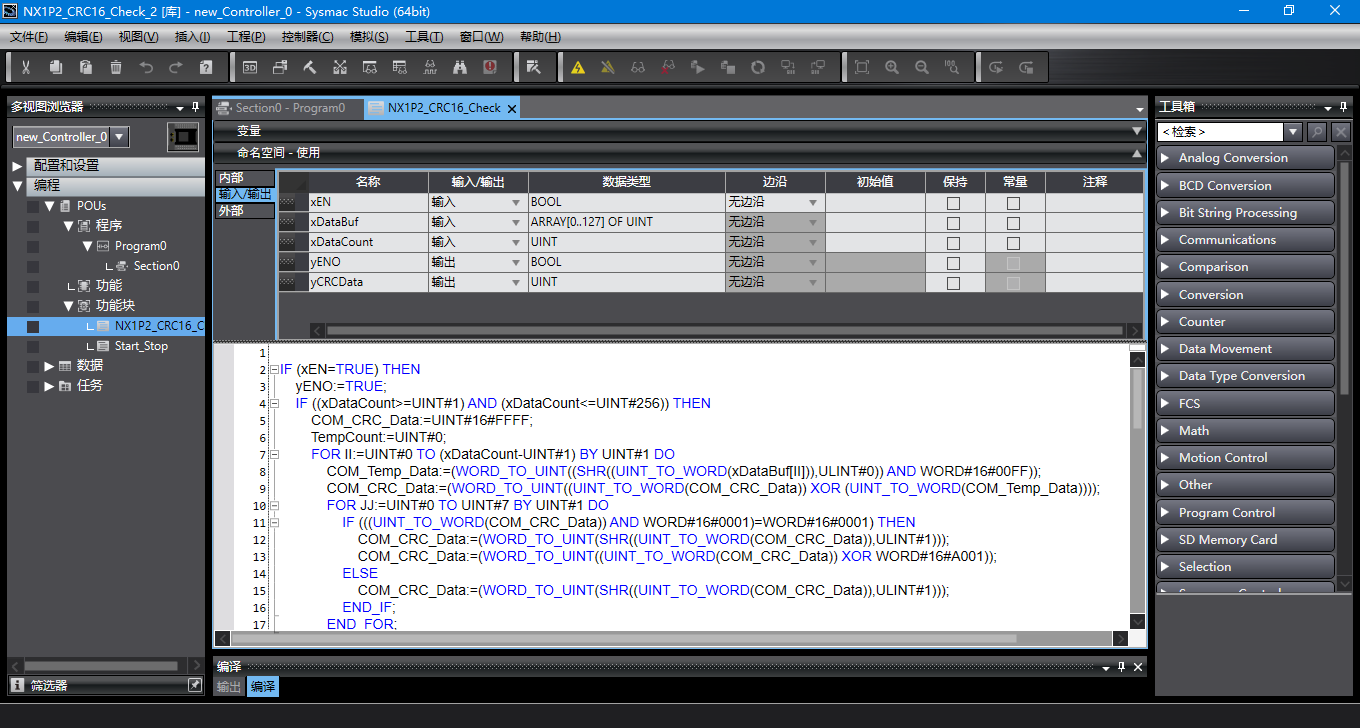

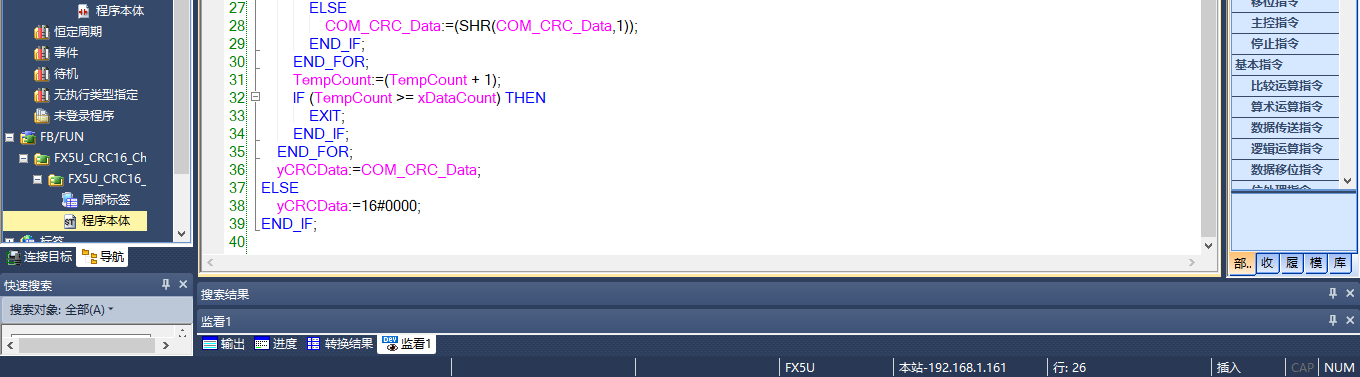

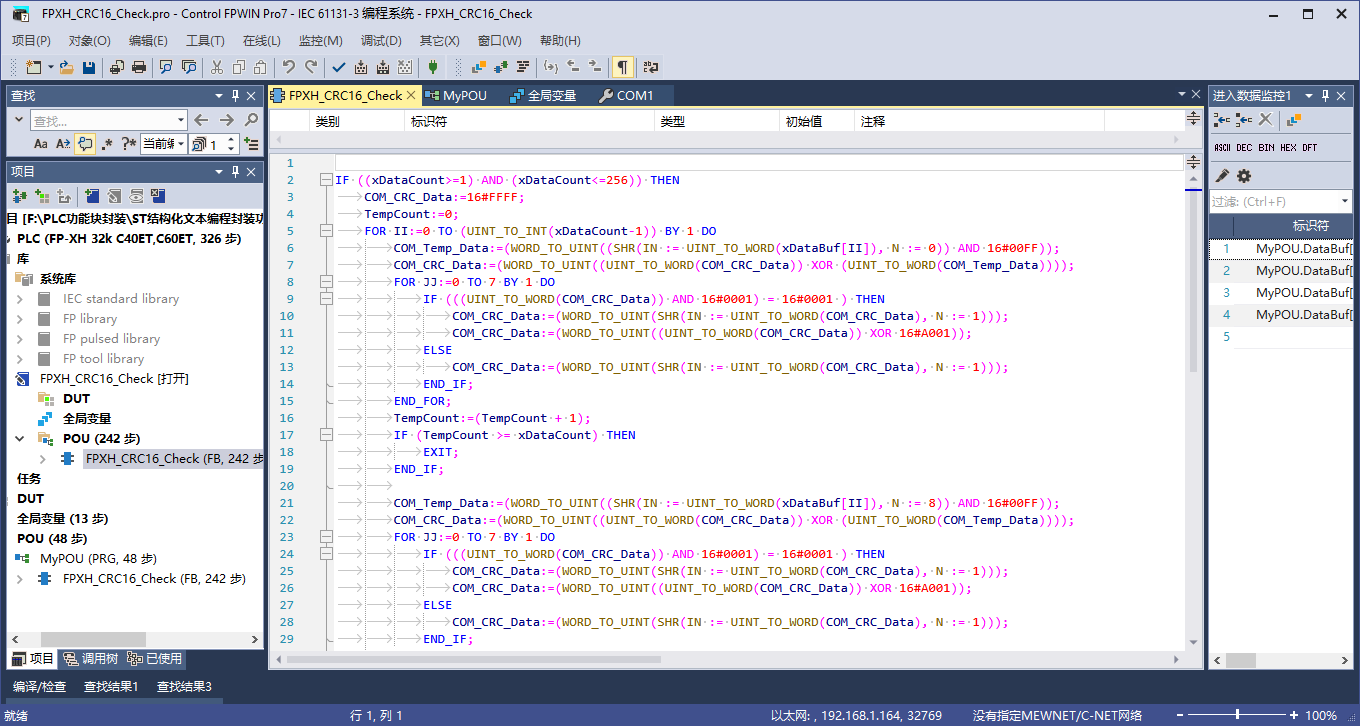

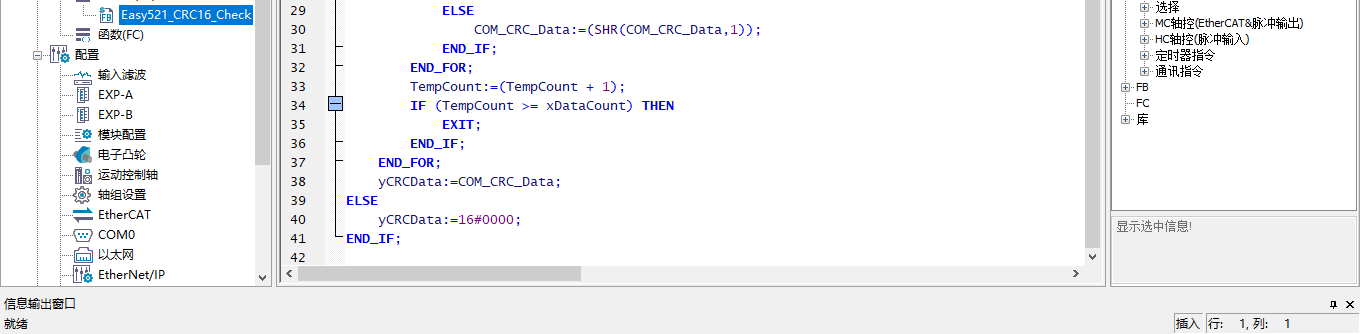

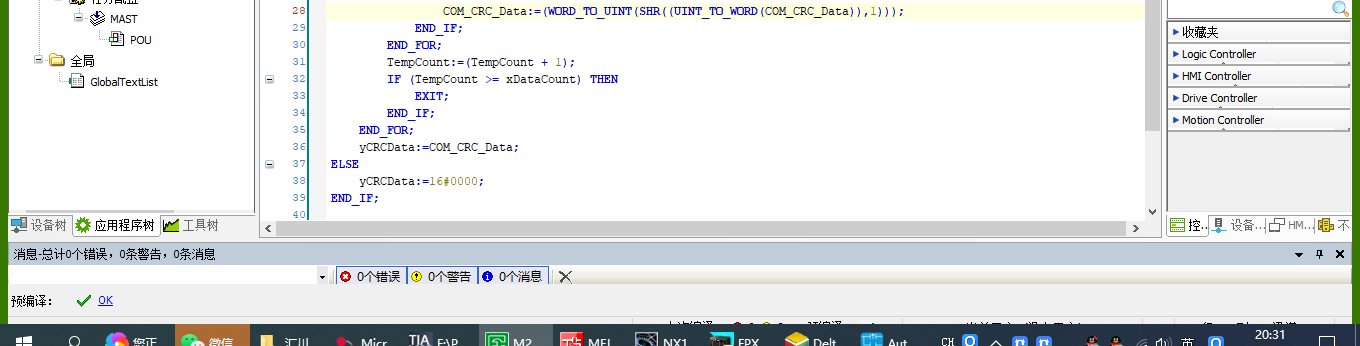

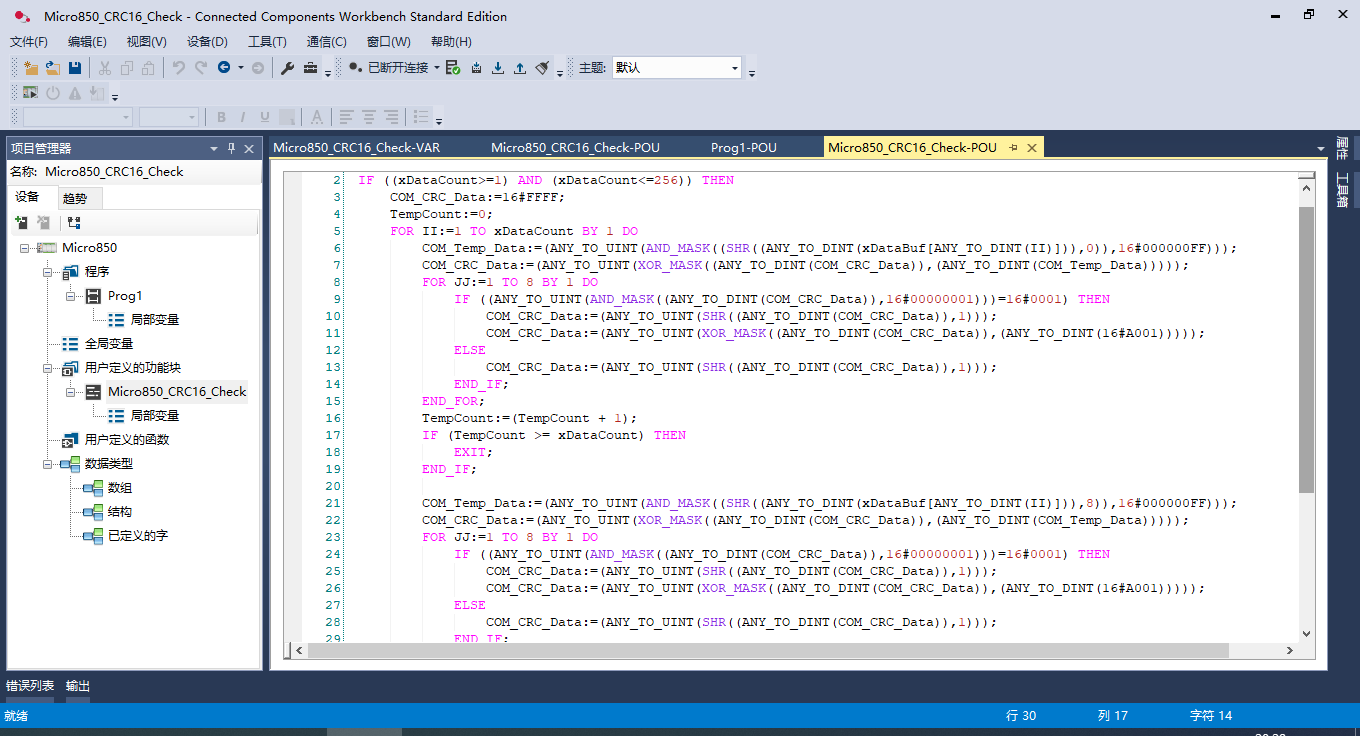

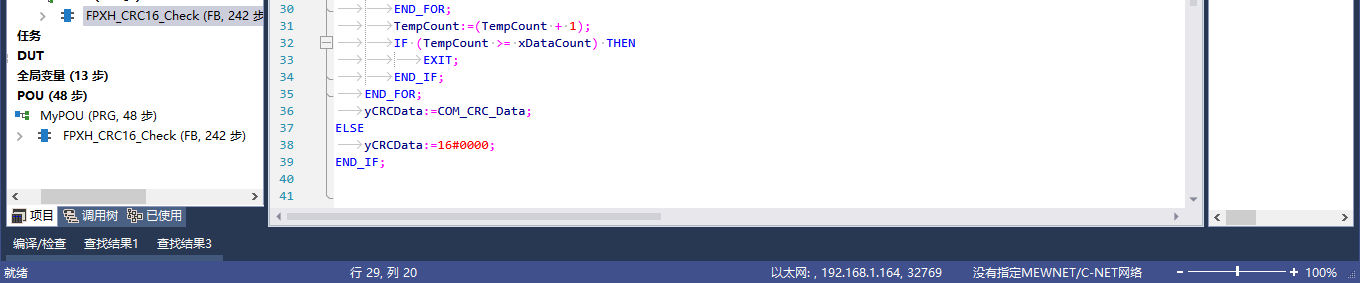

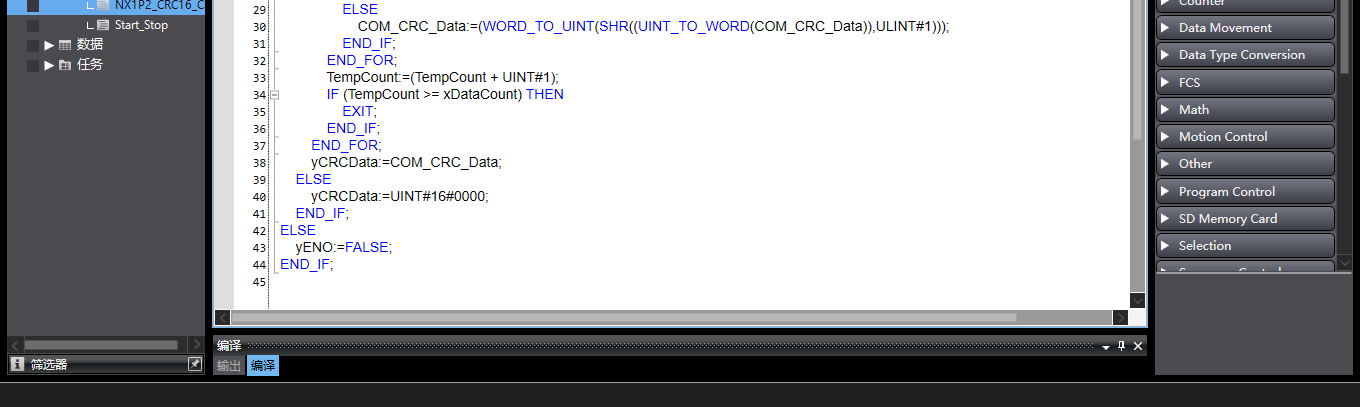

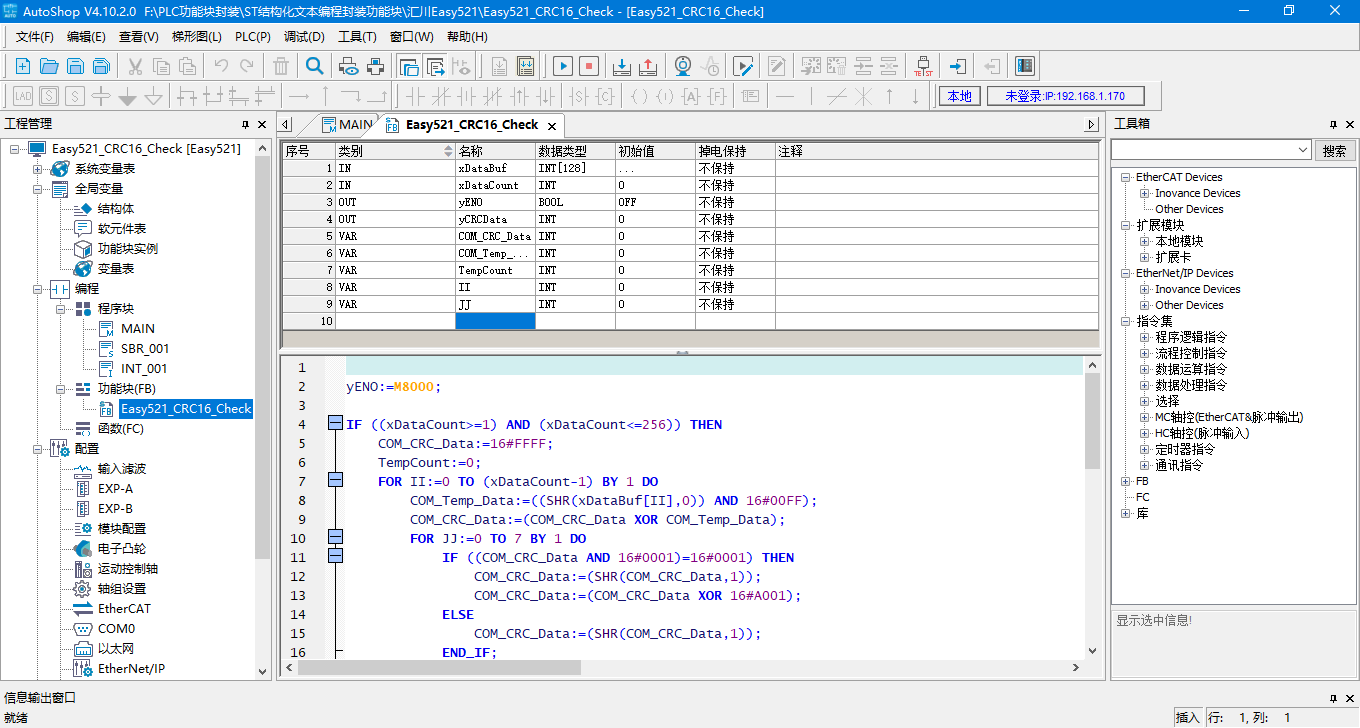

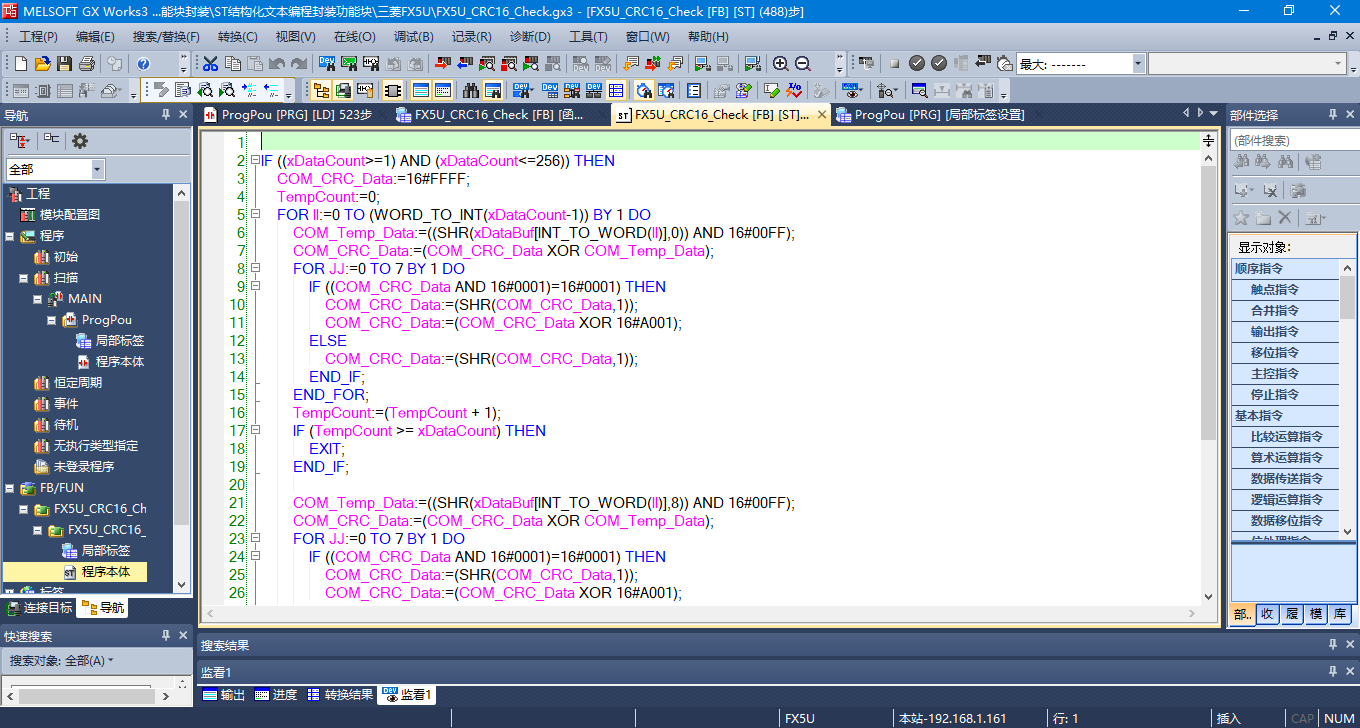

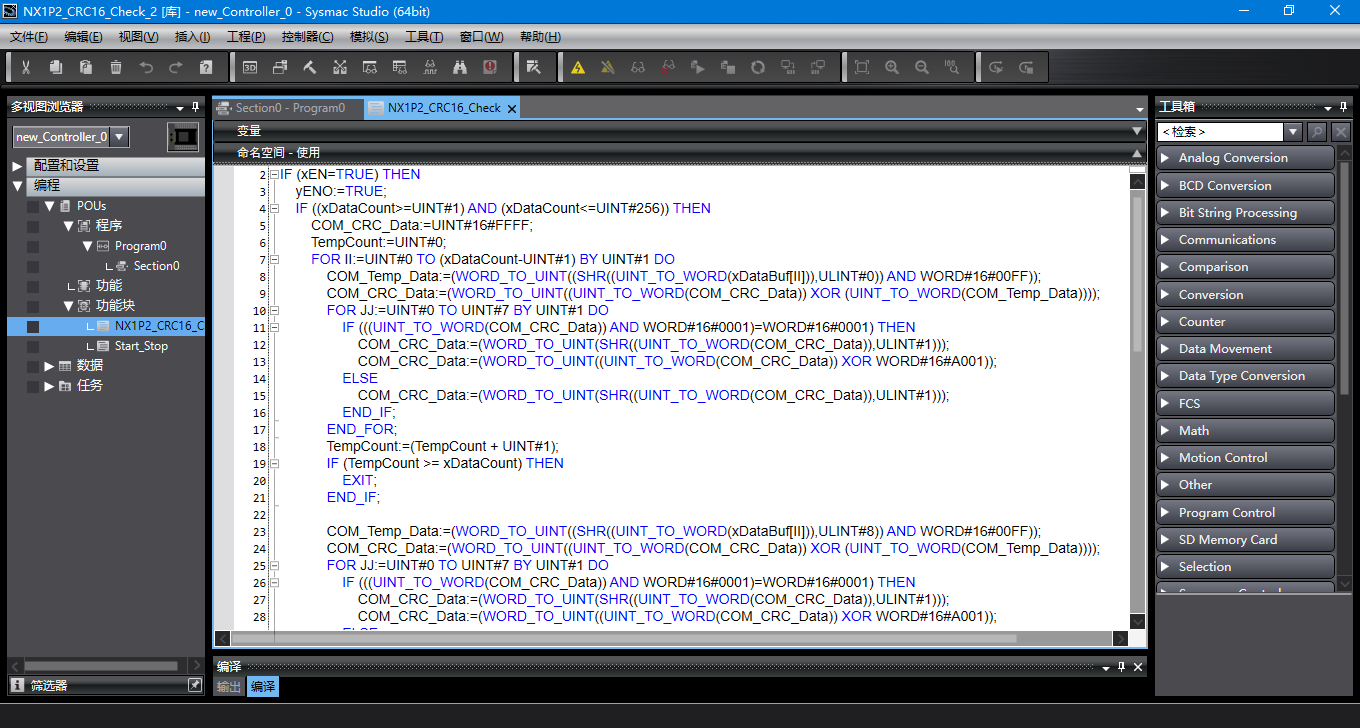

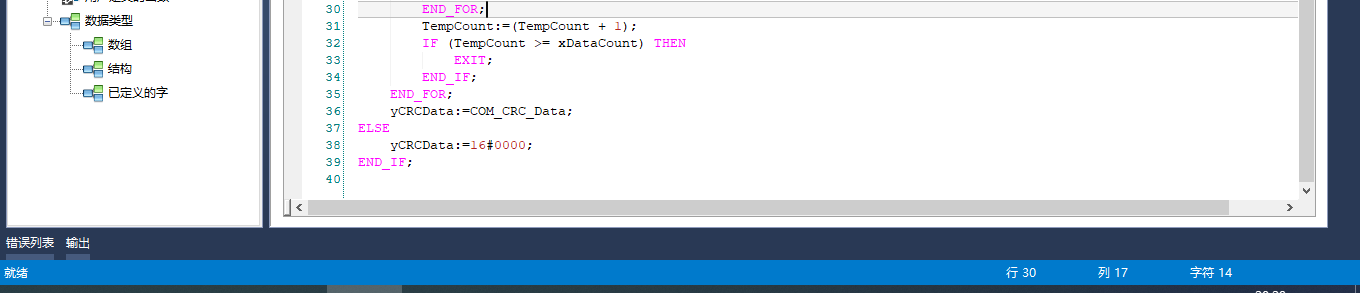

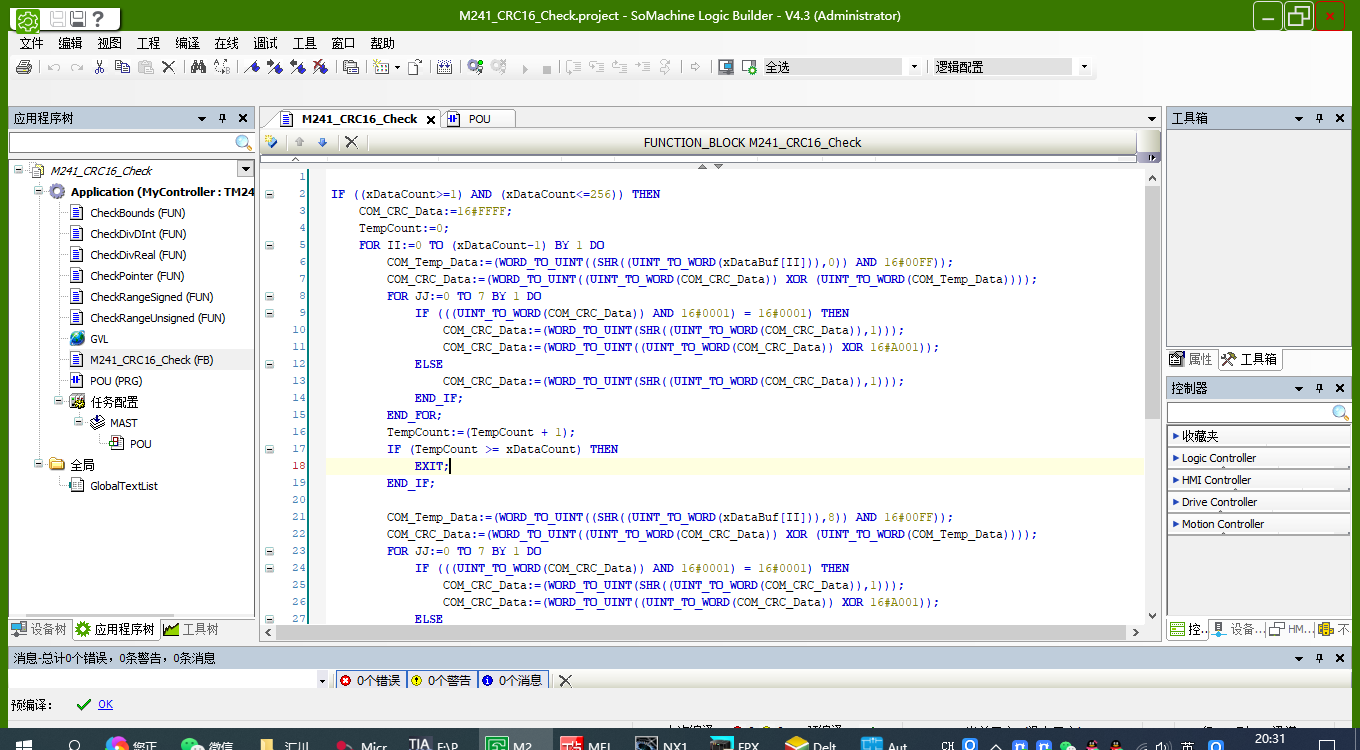

四、功能塊結構化文本程序：


















辛苦了，比那些發廣告鏈接的實在。

PLC都有CRC指令啊
自己純擼啊modbusRTU的CRC初始值0xFFFF

厲害，樓主

厲害，樓主

厲害，樓主

大神

分享一下

這個帖子內容好，總結的很全面

大神幸苦了 看著就是霸氣
