有一個三菱FX3U-48MR/ES-A的基本單元，帶一個擴展模塊FX2N-8EX（8點輸入）輸入點有一24V端子1個，X0-X7　8個輸入端子。
請問各位大俠：輸入點接完后沒信號是什么問題？    主體PLC 源型輸入 S/S和0V短接。
輸入點的24Ｖ端子接基本單元的24Ｖ＋，按鈕開關一根線接24Ｖ，一根接X(jué)0,按鈕按下后PLC信號沒反應？是不是線接錯了？？求大俠們給小弟指點一個。

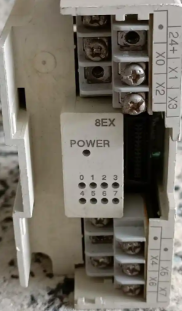

FX2N-8EX為全新，圖片隨便找的一個

換成NPN接法試試.
也就是0V是X點的輸入信號.

FX3U-48MR/ES-A，輸入點為8*3，也就是X0到X27，模塊的點位就是XX30開始了，另外一個就是，PLC的S/S需要接外部24V，然后X點接外部的0V就行，同理輸入模塊也是公共端接24V，X回到0V即可。注意PLC內部的24V和0V少用為好，功率不夠

引用

引用第1樓guochunyi于2025-11-05 17:02發表的  :
換成NPN接法試試.
也就是0V是X點的輸入信號.

謝謝

引用

引用第2樓夢雨天涯于2025-11-05 17:25發表的  :
FX3U-48MR/ES-A，輸入點為8*3，也就是X0到X27，模塊的點位就是XX30開始了，另外一個就是，PLC的S/S需要接外部24V，然后X點接外部的0V就行，同理輸入模塊也是公共端接24V，X回到0V即可。注意PLC內部的24V和0V少用為好，功率不夠

謝謝幫忙，感謝
