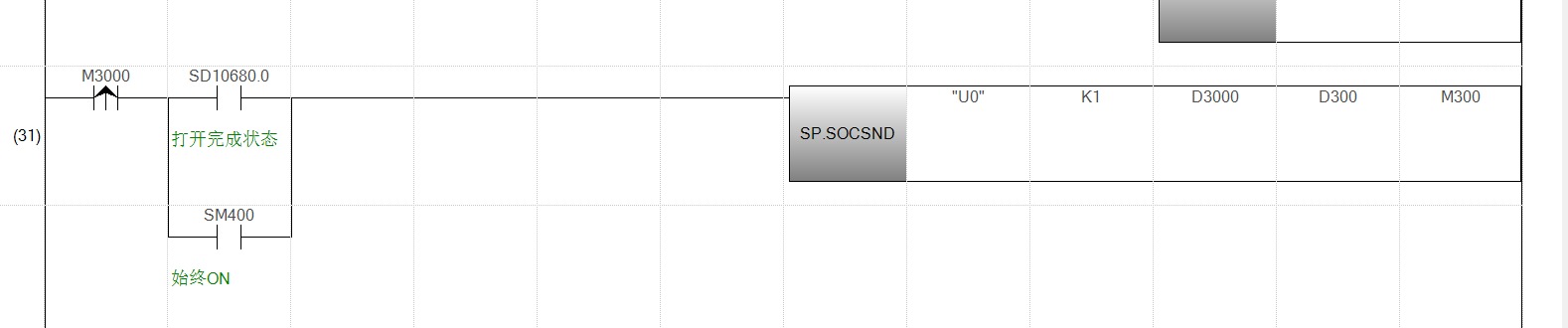

圖中SM400是什么作用啊，為什么這么用啊，剛開始學，搞不懂，麻煩大佬講解下？

注釋寫著，始終ON ,可以理解為PLC運行時一直保持接通狀態

引用

引用第1樓zlc64956于2025-11-20 13:53發表的  :
注釋寫著，始終ON ,可以理解為PLC運行時一直保持接通狀態

知道一直接通，那這么寫有什么意義呢，直接走SM400，上面的條件就沒用了啊

就是上面的條件不需要了但不想刪掉

引用

引用第3樓工控小c于2025-11-20 14:33發表的  :
就是上面的條件不需要了但不想刪掉

真沒有其他作用嗎？

你理解成屏蔽的作用就行了。并在哪里就是屏蔽哪里的程序。

之前寫的觸點進行by pass、但又不想刪除。作為標記

引用

引用第5樓進擊的工控人于2025-11-20 20:50發表的  :
你理解成屏蔽的作用就行了。并在哪里就是屏蔽哪里的程序。

好的

引用

引用第6樓tantaninzg于2025-11-20 21:19發表的  :
之前寫的觸點進行by pass、但又不想刪除。作為標記

好的，我以為有其他作用

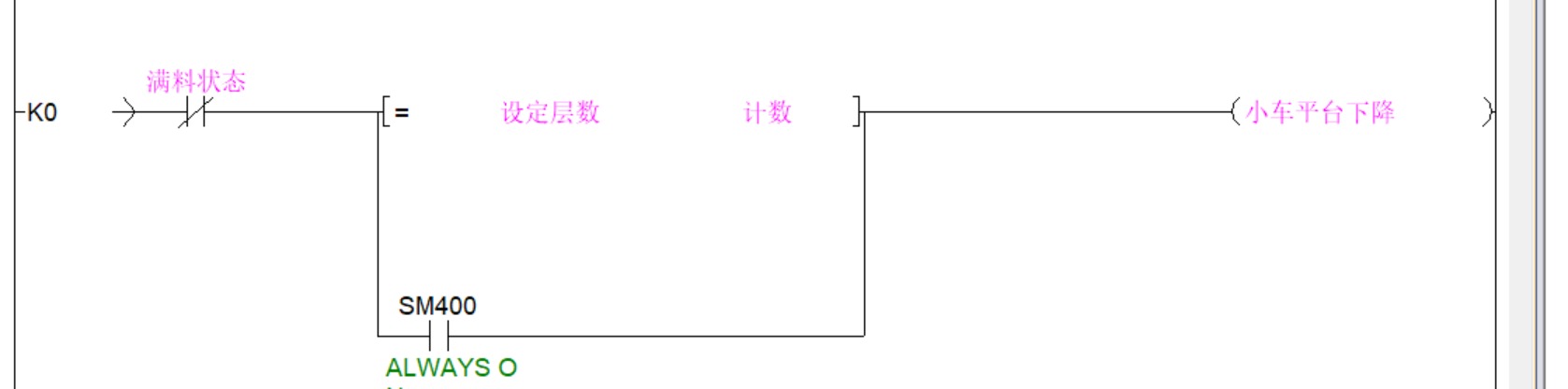

AI出來的，SM400是提供持續能流，不參與判斷？
1. 邏輯前提條件
常閉觸點 “滿料狀態”：表示 “當前料位未處于滿料狀態”—— 若料位已滿，該常閉觸點會斷開，直接中斷此邏輯（避免滿料后誤動作）。
SM400（標注 “ALWAYS ON”）：作為 PLC 運行狀態下的常通特殊輔助繼電器，為整個邏輯回路提供持續能流，確保 PLC 運行期間該邏輯被循環掃描、實時檢測。
2. 核心判斷邏輯
比較指令 “=”：對 “設定層數”（預設的物料堆放目標層數）與 “計數”（當前已堆放的實際料層數量）進行相等判斷。僅當 “計數” 的數值與 “設定層數” 完全一致時，該比較指令的輸出才會導通。
3. 執行動作
當 “料位未滿載” 且 “當前料層數量達到設定層數” 的條件同時滿足時，觸發 “小車平臺下降” 動作，完成當前料層的堆放后調整平臺位置，為后續物料的堆放做準備。

引用

引用第8樓一日工控人于2025-11-21 08:41發表的  :

好的，我以為有其他作用

搞過現場調試就知道這太正常了。
因為有時候這個動作讓你取消掉，過兩天又可能讓你加回來。
這時候把SM400一取消就恢復了之前的動作。

引用

引用第10樓sjm213于2025-11-28 09:48發表的  :


搞過現場調試就知道這太正常了。
因為有時候這個動作讓你取消掉，過兩天又可能讓你加回來。
這時候把SM400一取消就恢復了之前的動作。

還是用 自己特定的  F 標記方便，SM400 太多了，難找
