你這個問題有點讓人感覺莫名其妙。為什么要轉換?你轉換的目的是什么？直接使用不行嗎？接近開關的作用不就是給控制電路輸入一個信號僅此而已，看了前面的評論有的提議加中間繼電器 有的加模塊。糟老頭不明白是為什么要額外加這些。使用NPN、PNP接近開關只是輸入邏輯的不同而已，二者只是源型邏輯與漏型邏輯的區別。PLC的輸入都支持源型漏型輸入，也就是說無論使用NPN、PNP其效果都是一樣的。只是PLC輸入公共端極性不同罷了。真的感覺是莫名其妙

一般PLC的輸入都是NPN和PNP通用的

原來高手在民間，今天有學到了

加個中間繼電器嗎

什么都不用加，根據NPN和PNP兩種傳感器的電路原理，改變一下連接方法就可以直接使用。

一個是集電極接負載，一個是發射極接負載，就這么簡單。

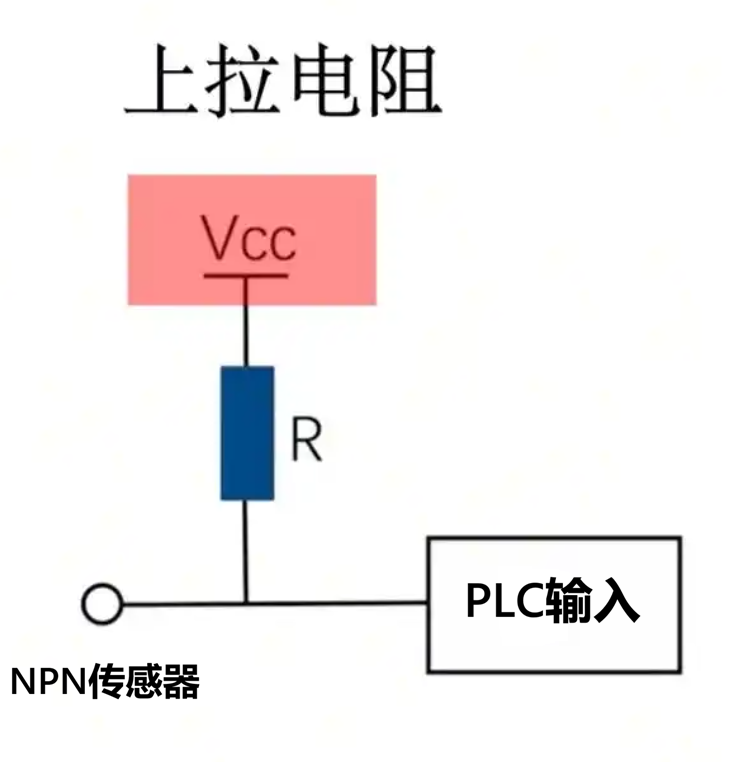

接一個2.2k的上拉電阻，常開NPN型變成常閉的PNP型

臨時救急的時候，可以用上拉電阻來處理。如果是要安裝到全新設備去使用的話，建議還是用轉換模塊安全些

引用

引用第11樓金蛇郎君czz于2026-01-30 21:46發表的  :
1個電阻咋搞定

根據自己需要，輸出一端接電阻，另一端接24V或OV 稱為上拉電阻或下拉電阻

引用

引用第9樓wangnaizhi于2026-01-30 16:50發表的  :
什么都不用加 把PLC換成PNP的接法就可以了 現在的PLC很多都是雙光耦輸入的 就是既可以接NPN也可以接PNP就是那個公共端的接法不一樣

這樣換 如果公共端是單獨1組還可以

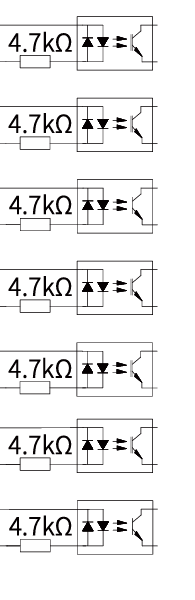

一般來說PLC輸入用的是無極性光耦，也就是PNP/NPN兼容（但是必須類型統一為PNP或NPN）

如果不是無極性光耦可以用上拉電阻救急，但是最好還是用繼電器、光耦之類的模塊轉接

先看看控制器接收的是NPN還是PNP型，在決定要不要轉，用一個繼電器就可以轉換，簡單一點說就是NPN和PNP區分在于輸出的信號不同，一個高電平，一個低電平
