截個圖。
打開你編的程序-----按鍵盤上的prtSc鍵------打開系統的畫圖軟件（不要問我畫圖軟件是什么）----粘貼-----保存。
發帖時----選擇附件----找到你保存的圖片確定----點擊插入----提交


STL S30
SET "YV3"
*
*
LDI "SL3"
SET S31
OUT T*  K50
LD T*
RST "YV3"


僅供參考

可是輸出線圈不能用置位，在編程軟件上轉換不好，可是您還是提醒了我，不同的按鈕可以控制同一線圈。謝謝您啊！

書上說可以用ＳＥＴ，但是在編程軟件上用ＳＥＴ就轉換不好，不知道是怎么回事

引用

引用第3樓duanwei13于2009-04-02 11:55發表的  :
書上說可以用ＳＥＴ，但是在編程軟件上用ＳＥＴ就轉換不好，不知道是怎么回事

你最好貼出你的梯形圖，初學者一般常犯雙線圈錯誤。

以上

我還是不會怎么貼圖，搞了半天還是不會搞，在步進指令里面沒按一個按鈕就是一步，我看書上是這樣的，不同的按鈕可以驅動同一個線圈，但是他們是分開的，不是在同一步內。雖然都做好了，可是怎么讓停止按鈕按下去后，要等工作完全結束后才能停止？

     在線等答案，有沒有人能告訴我？

我不會截圖，搞了半天只能做成這樣，望高手耐心看，幫幫忙，謝謝了，。開啟：x1，ＡＢ閥門分別是Ｙ２０和Ｙ２１，電機是Ｙ２２，混合液閥門是Ｙ２３，上中下限位液位傳感器分別是Ｘ２０，Ｘ２１，Ｘ２２，沒停止按鈕，不知道停止按鈕放在哪？

我不會截圖，搞了半天只能做成這樣，望高手耐心看，幫幫忙，謝謝了，。開啟：x1，ＡＢ閥門分別是Ｙ２０和Ｙ２１，電機是Ｙ２２，混合液閥門是Ｙ２３，上中下限位液位傳感器分別是Ｘ２０，Ｘ２１，Ｘ２２，沒停止按鈕，不知道停止按鈕放在哪？

暈，怎么第一個圖放不上來？
這上面放的是第二和第三個圖

樓主還是用三菱編程軟件模擬比較直觀，可以直接模擬三個夜位開關的通斷。
你用學習軟件，SL3只能用軟件里的開關，用按鈕是不行的。因為加夜后SL3要閉合

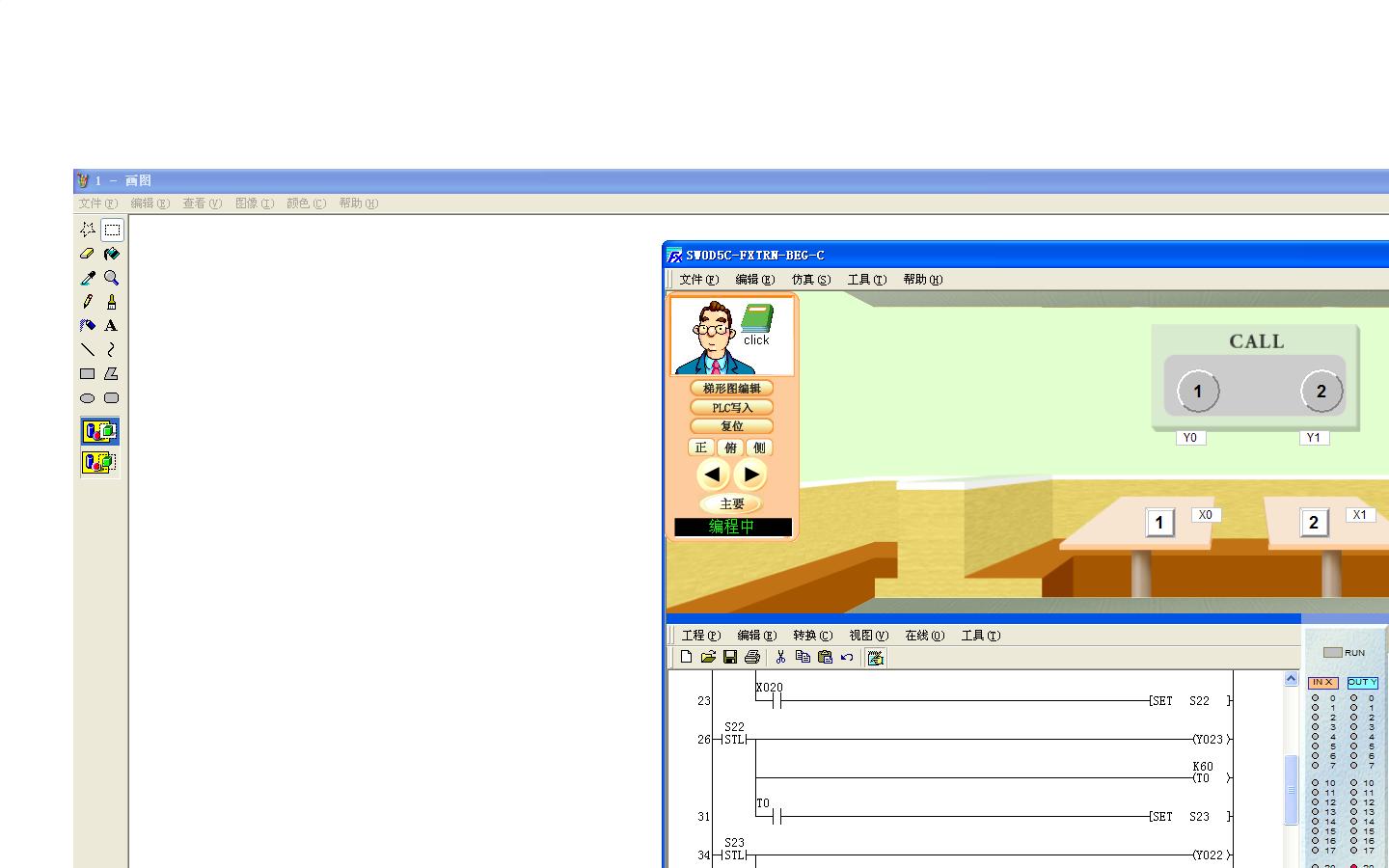

這是第一個圖
