我司前陣子拿一個PT100做耐壓試驗，傳感器兩端浸入兩個水槽中，施加1500VAC/50Hz 1min，得出的結果總是在屏蔽線開口處發黑，詳情見附圖，請問這到底是怎么回事？為什么老是在同一個地方發黑？當我拿同型號的來重做時，電壓加到1900VAC/min，卻一點事都沒有，這很讓我費解！�。�

你導線的絕緣能承受1500V嗎�？催@樣的定多400V吧，

不壞才是怪事，這樣的引出線，是普通的BVR線，耐壓值在750V AC以下。

樓主很厲害，很強大。

做耐壓試驗也不需要這么大壓力吧!

那是電磁感應，已經燒啦。

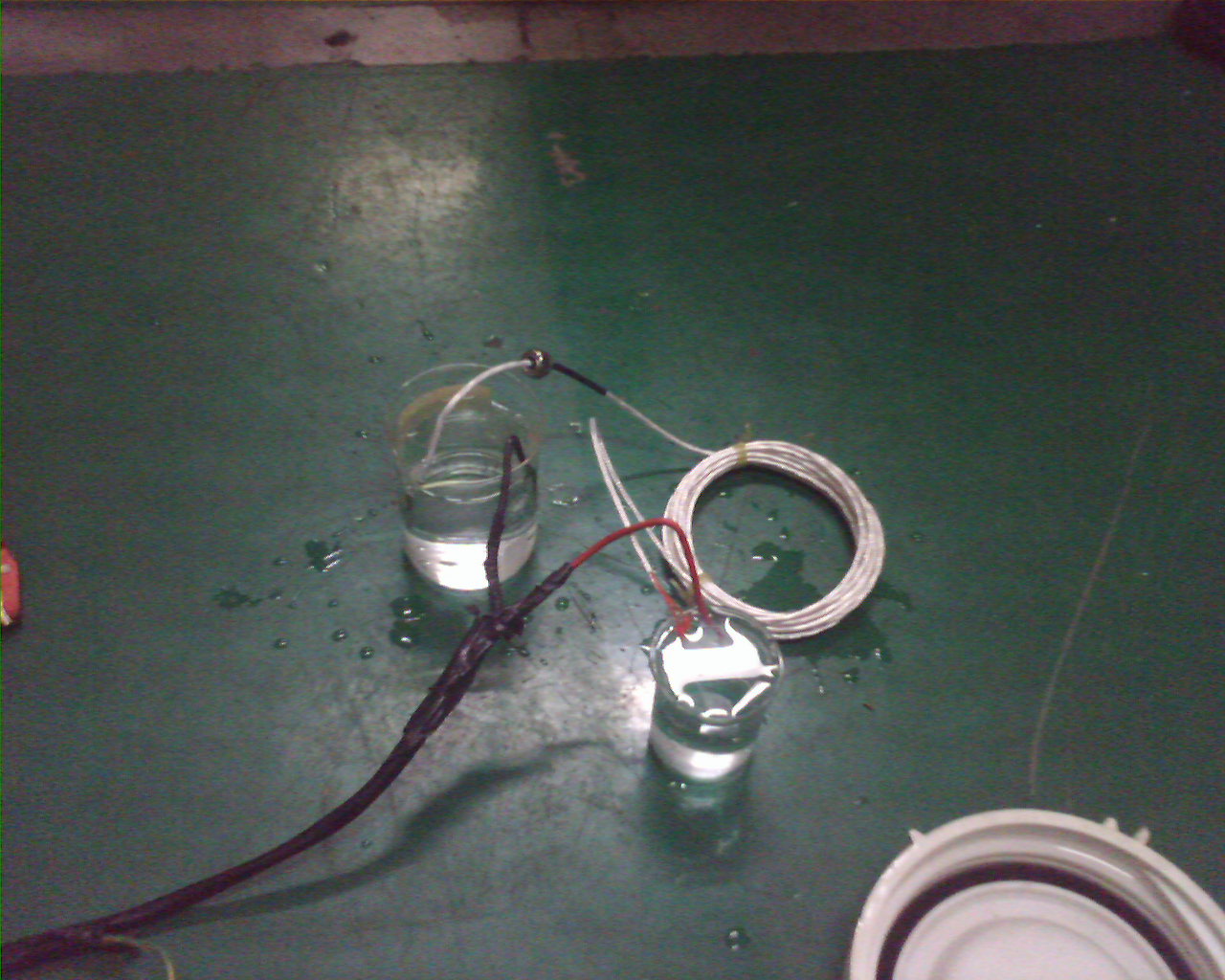

我再說具體一點，首先發黑結果是在我們另外一個部門做的，當時是分別把的感應器的感應頭浸泡到其中一杯水里面，而三根信號線則浸泡到另外一杯水里面，然后給這兩杯水施加1500VAC/50Hz 1min，結果幾次都是這種現象；但是當我們拿同樣型號的感應器，按同樣的做法（除了施加1900VAC/50Hz 1min不同外）時，卻什么事都沒有，請問這怎么解釋呀？？？

樓上都是在瞎掰，人家問的是為什么會在開口處燒，知道就給個答案，不知道就不要添堵。即使樓主的方法不對，但人家是在求證原因，不知道就不要亂說了！

六樓的朋友可是明白我的意思了，雖然你回答不了，但我還是說聲謝謝！

因為樓主只給了一部分圖片，無法了解全部，我的看法：
1、從導線外觀看，首先我認為，樓主使用的是普通的BVR導線，而普通的BVR線工頻耐壓一般是500VAC，較高級別的是750VAC，而樓主給這種普通低壓導線做中壓實驗是否存在問題？

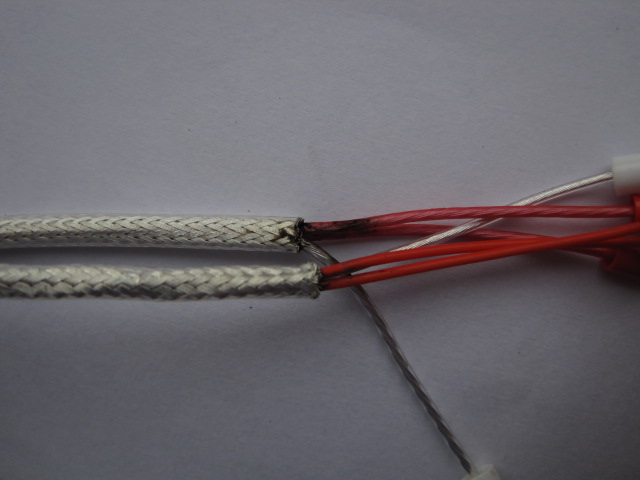

2、從圖片來看，燒黑的的確是屏蔽層最上端，而且BVR導線的絕緣層也有破壞的跡象，原因分析
：
A、剝屏蔽層時，該處BVR的絕緣受到破壞，已經是整條導線最薄弱處。做耐壓時可能屏蔽層已經入水，那么實際上，耐壓是在屏蔽層和BVR導線時間進行的，而BVR導線本身承受不了1500VAC的電壓，那么在加載實驗電壓時，可能到不了實驗電壓絕緣層就已經遭到破壞。
B、升壓過猛，在離實驗電壓最近處（感應器的感應頭浸泡到其中一杯水里面，而三根信號線則浸泡到另外一杯水里面，然后給這兩杯水施加1500VAC/50Hz 1min）發生擊穿。

謝謝8樓朋友這么詳細的分析，不過按照你的說法，那為什么我再拿另外同型號的傳感器來做1900VAC的耐壓實驗時，卻沒有擊穿呢？這不很讓人費解嗎？而且前面實驗為什么老是在同一個地方被擊穿?

上面只是我的分析，
如果要更準確的話，你把兩次實驗的全景圖發上來
還有把具體的操作步驟以及使用的設備提供一下
目的：便于更加準確的判斷

現在我要討論的不是線芯的具體耐壓是多少，而是為什么在1500VAC下被擊穿，而在1900VAC卻是安然無恙？
