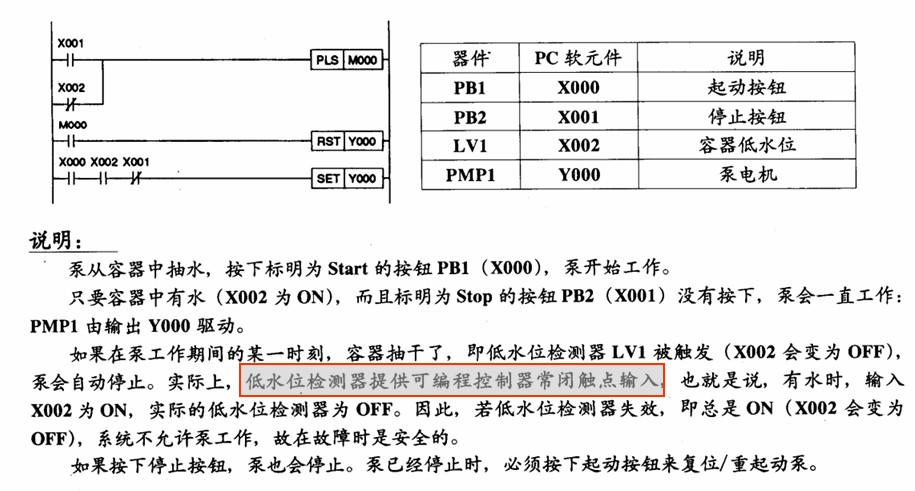

資料中說實際狀況中低水位檢測器采用常閉接入,
那我的理解是有水時低水位檢測器被觸發為常開狀態,X002無信號輸入也為OFF,與資料中的理解相反,不知道是那里出了問題?
我認為在實際設計中低水位檢測器采用常開接入,這樣低水位檢測器失效時就不會被觸發,PMP1就不會工作,
哥哥們幫忙分析一下啊.感謝!(資料見圖)

糾結好久了,可否具體分析下,小菜鳥這里感激不盡

那只使用低水位檢測器的常開接入,程序都不變,不能起到防止失靈的作用嗎?

我的意思是低水位檢測器使用常開觸點接入時可完成檢測器失靈PMP就停止工作的功能,

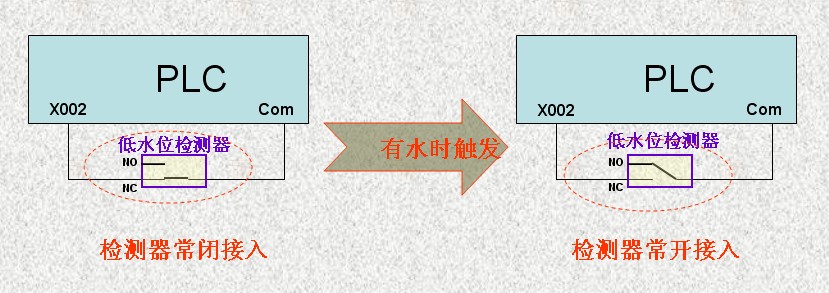

但文中標示部分(圖一)是說低水位檢測器使用常閉觸點接入,我認為當容器內有水-->常開觸點閉合,常閉斷開-->內部繼電器X002無輸入-->PMP無法工作,因此程序無法正常運行;如果低水位檢測器失靈,那檢測器常閉接入,按下啟動按鈕,PMP仍舊工作,無法起到安全失效的作用啊?(圖二)
老鳥幫忙分析下,感激!

資料里說低水位檢測器使用常閉觸點接入，那還可以使用本程序嗎？
我覺得使用本程序需建立在低水位檢測器使用常開觸點接入

圖一)是說低水位檢測器使用常閉觸點接入,我認為當容器內有水-->常開觸點閉合,常閉斷開-->內部繼電器X002無輸入-->PMP無法工作,因此程序無法正常運行，就有問題了;另一方面如果低水位檢測器失靈,那檢測器常閉接入,按下啟動按鈕,PMP仍舊工作,無法起到安全失效的作用啊?(圖二)
感謝wwcwwc的指點，能幫忙詳細分析下整個過程嗎？到底是那個點分析的有問題，小弟真的是想不通啊!

幫忙啊？

幫幫忙
