懇請大家有沒有用過，有沒有說明書能發給小弟一下。或者  勞煩告訴一下說明書的下載地方！！！謝謝  。  有說明說的勞煩大哥們發我郵箱mynamegujian@163.com  。謝謝  有知道這個模塊的 可否留下個QQ   聯系一下！！謝謝大家













了解一點 我來說說吧

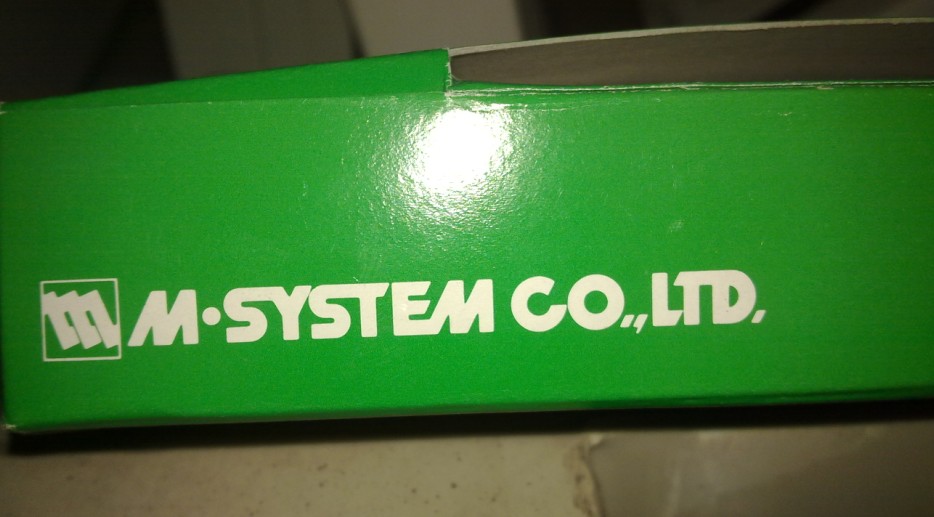

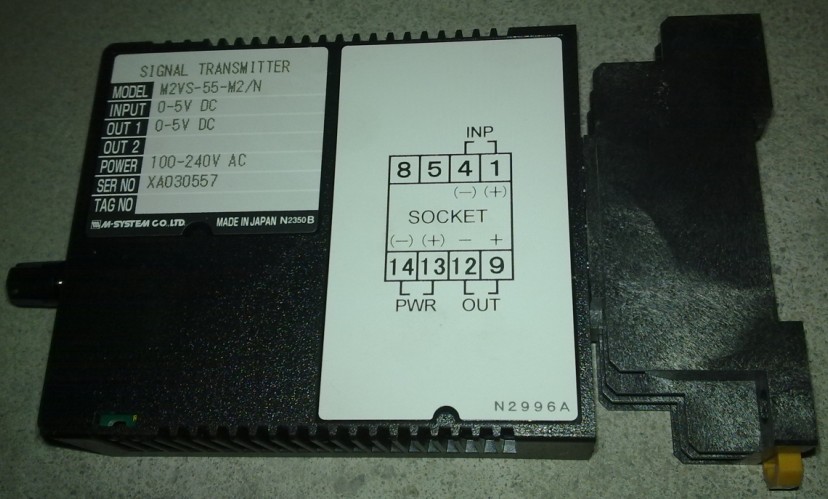

首先這是日本愛模系統株式會社的產品  ；樓主的是緊湊型的一會上圖

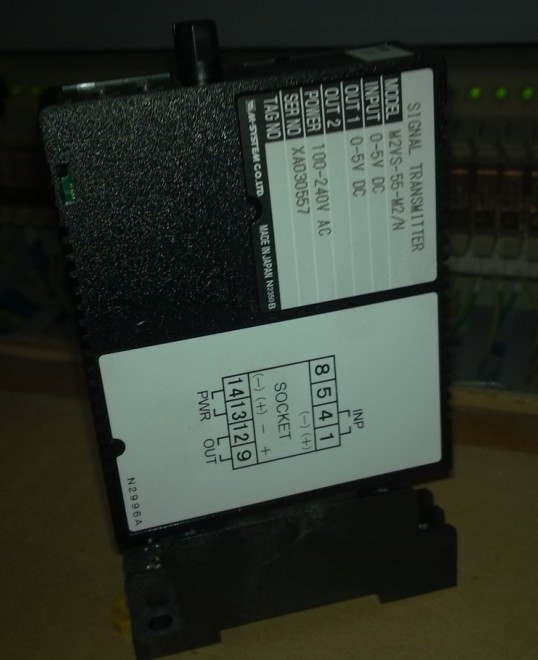

這個東西功能就是信號之間的轉換

比如 輸入是0~5V的信號 輸出可以轉換成0~20ma 的信號

也就是說 外部輸入信號是2.5V  那輸出信號就是10ma

由于它支持三菱的CC-LINK網絡 可以直接被PLC通過CC-LINK網絡讀入

所以在大批量的信號輸入時被采用

關鍵只要知道輸入信號  輸出信號   以及供電電源

如何了解這個東西的參數呢？

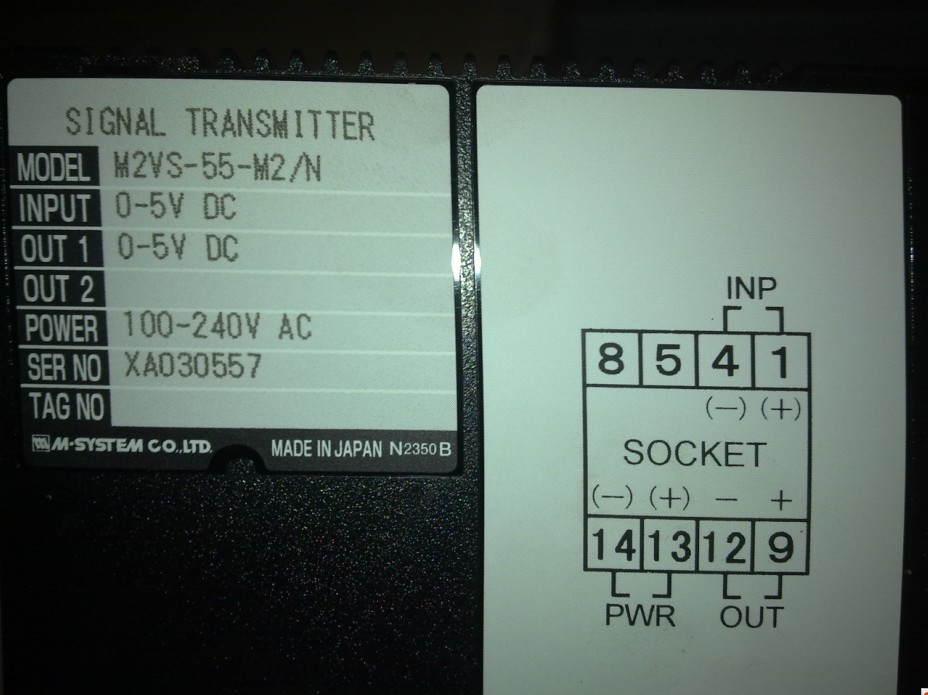

其實在側面就有 我這有很多這玩意

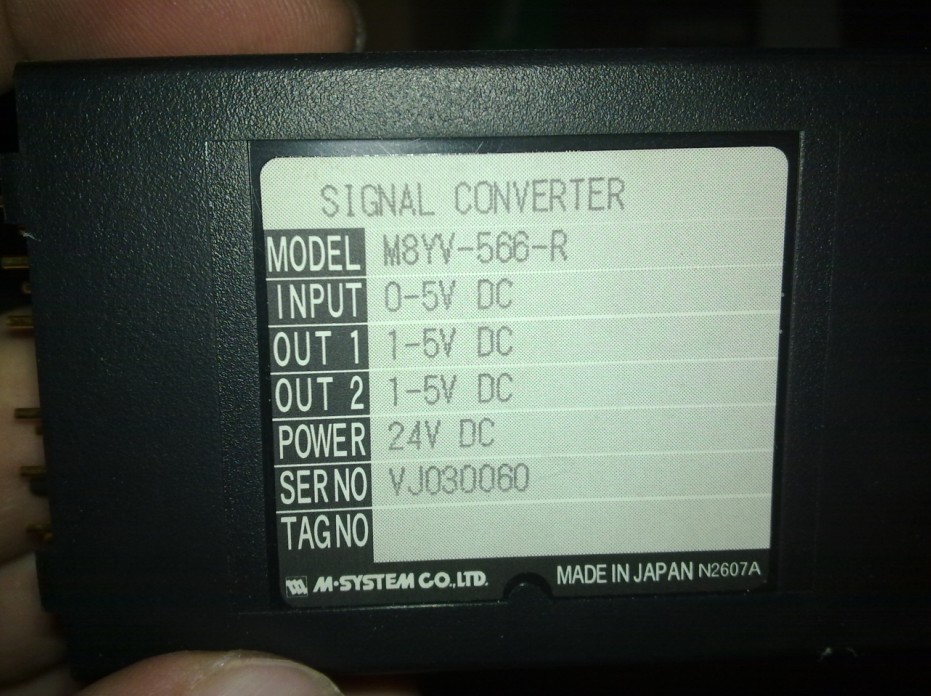

輸入DC  0~5V  兩路輸出1~5V的緊湊型模塊(這種和Q系列PLC一樣插在基板上)

你可能覺的0~5V 變成 1~5V沒什么意義，我也這么覺得，不過它支持CC-LINK網絡

所以就當成了PLC模擬量輸入來使用，被PLC讀入，而輸出也就變的不重要了

樓主的東西  看看側面就知道是什么信號輸入啦

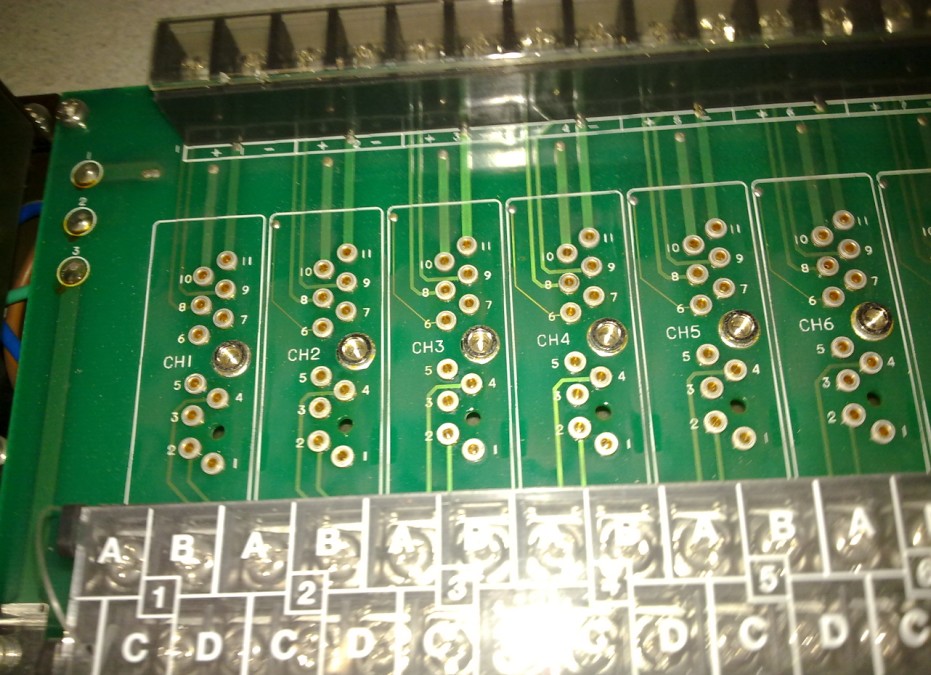

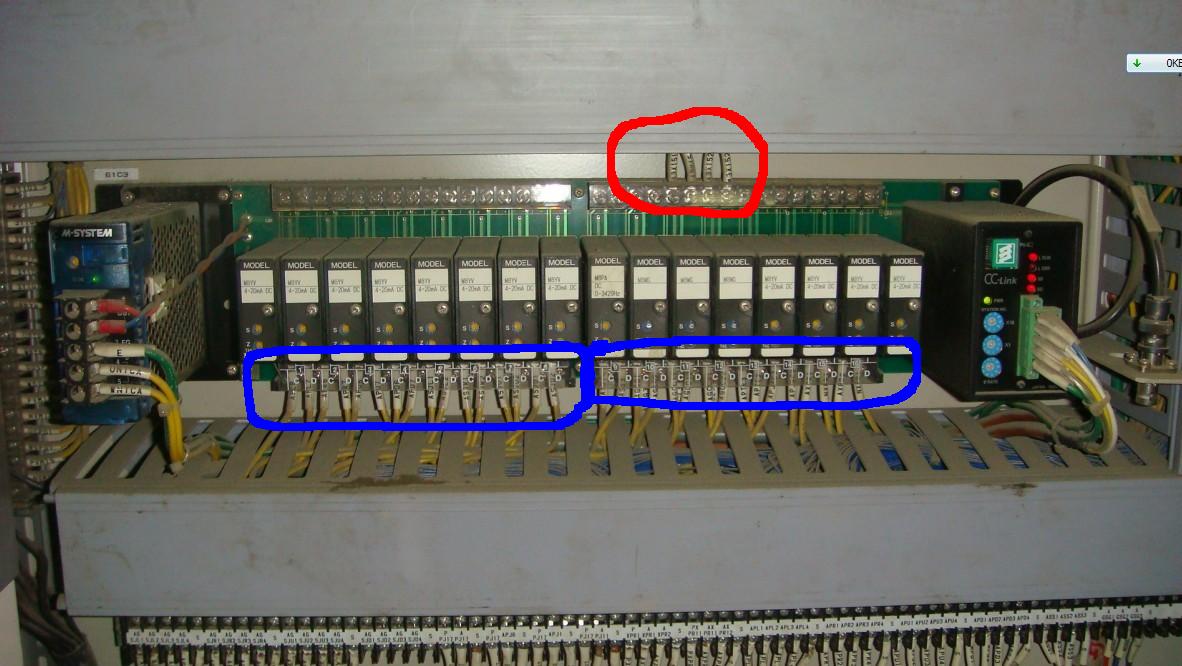

還有下圖 紅色處是有接輸出的...可以用表量出信號

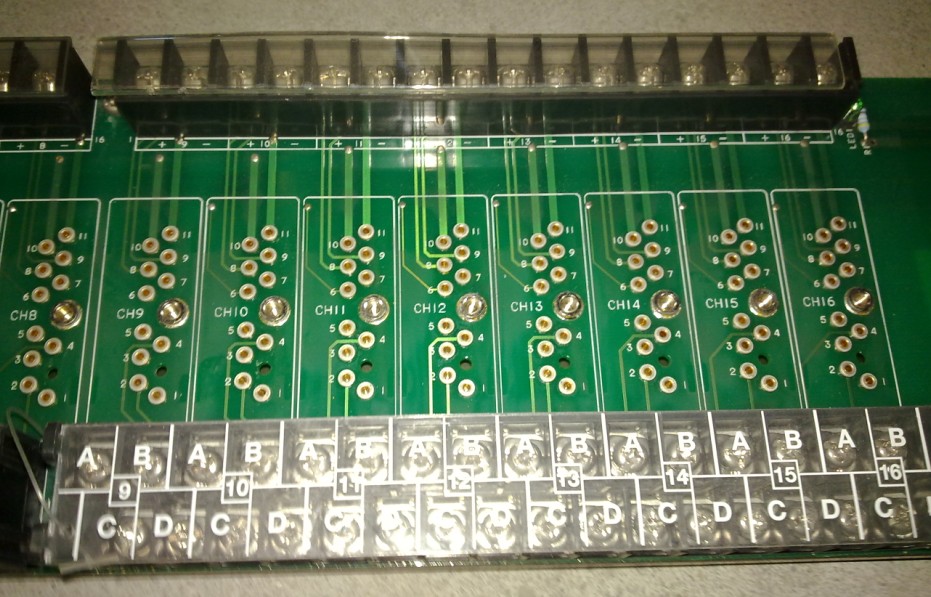

藍色處 是信號輸入 我是看不清怎么接的，不過我沒猜錯 是接在端子排A B上的是INPUT信號 C D 是OUTPUT1  上面接OUTPUT2

來個獨立的分享一下

輸入=輸出 呵呵  不過輸入輸出信號是隔離的

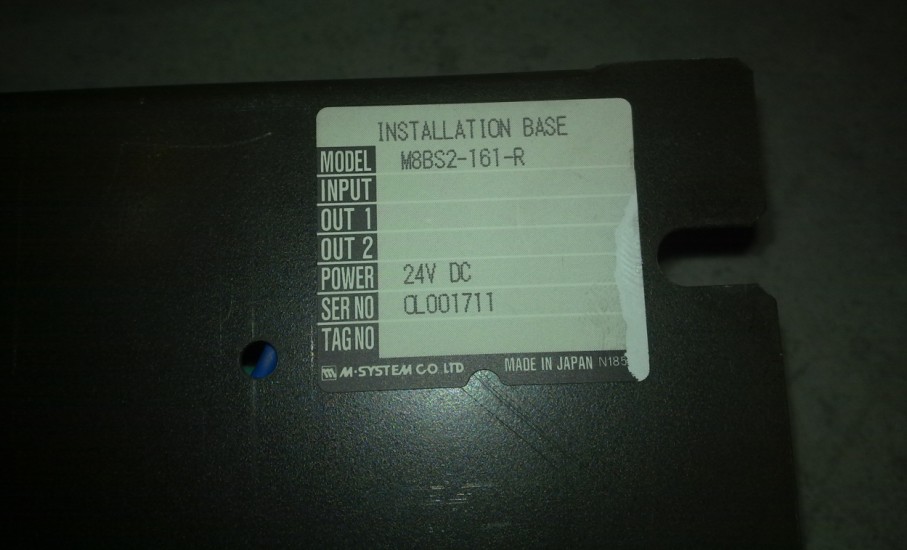

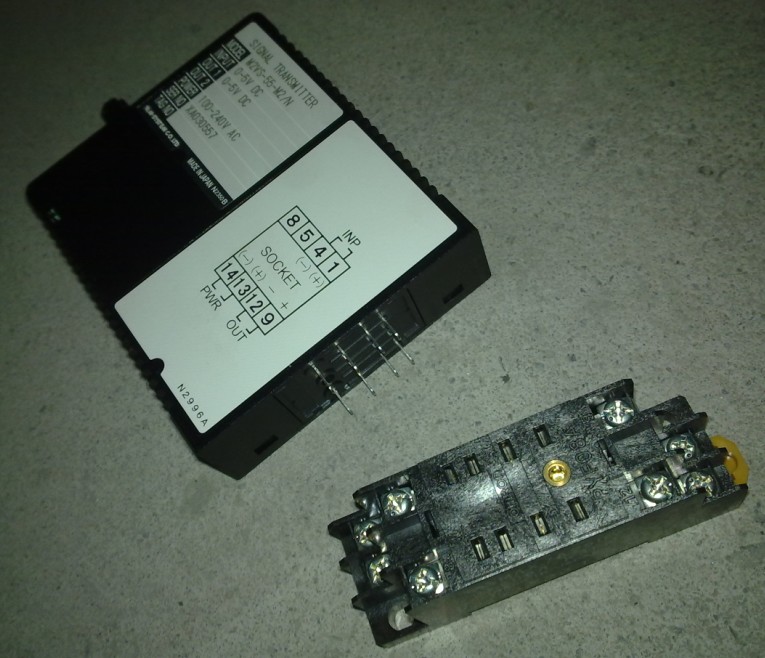

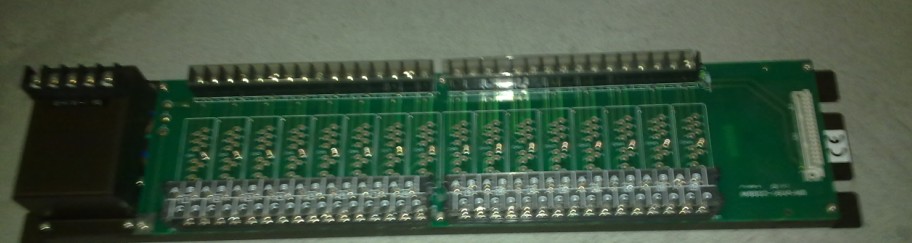

下面底座貌似是Omron 中繼的底座

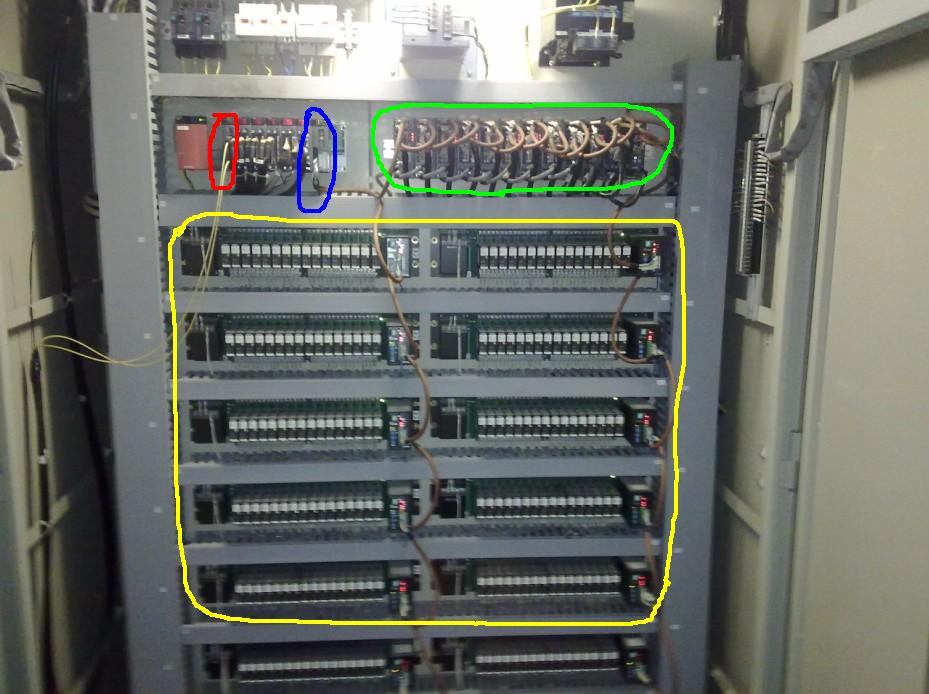

日本三菱電機的人做的工程

MELSECNET-H網網絡+CC-LINK網絡


紅色 MELSECNET-H網網絡

藍色 CC-LINK網絡

綠色 模擬量輸出模塊  AJ65VBTCU-68DAVN

黃色 就是和樓主一樣的 模擬量輸入

這還有很多備品  到現在都沒換掉過一塊，都要發霉啦
