FX3U與三菱FR-740變頻器通過485-BD通信，接線和通信程序都是按說明書樣例完成，但通信時SD燈不停閃爍，RD燈不亮，變頻器沒有任何反應。我看有網友說要把參數551設為1。可我們這只變頻器551最小設置數為2，不能設為1。請大家指教一下，變頻器通信不成功有哪些原因？謝謝各位！

謝謝！除了程序有可能有問題外，其它設置有什么要注意的嗎？

這是PLC這邊的設置，變頻器是同樣的設置。線應該沒接錯，是按說明書接的。

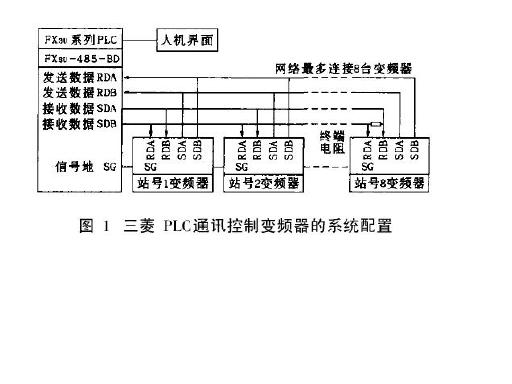

下圖是接線圖，只不過我沒用分配器。變頻器這邊的100歐電阻我是直接把線剝開和3、6并聯在一起的。

不好意思，我不知道怎樣用“一個助手測試一下變頻器的返回幀”，能說詳細一點嗎？非常感謝！

這是變頻器這邊的設置目錄

是的，兩邊設置是一樣的。

請問各位：如果設置正確，是PU、EXT、NET當中的哪一個指示燈亮？是PU嗎？

我今天看到有網友的接線圖，與三菱說明書的接線極性剛好相反，不知哪個是對的？

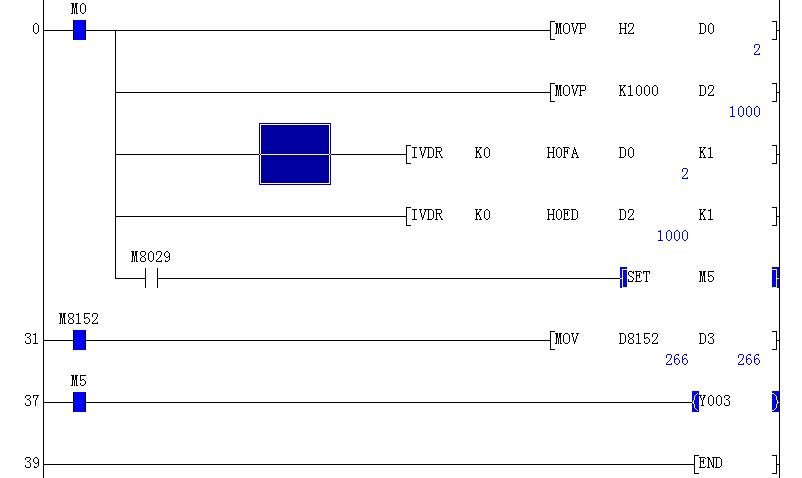

今天終于能夠通信上了，SD和RD都在閃爍。能夠正確寫入一些參數，比如上限頻率和下限頻率，但還是不能啟動電機，通過監視D8152，顯示266。按說明是“模式錯誤”，不知如何操作了，請各位指教！謝謝！
