首先真實的設備不是這樣子的，下面是我簡化模擬的內容，控制開關為閉閉式萬能開關（三個檔位），經FX2N來控制三個接觸器（KM1，KM2，KM3)控制要求如下，1檔時KM1動作。2檔時KM3動作，3檔KM3繼續保持動作，當由3檔回2檔時KM2動作，回1檔時KM1動作。各個接觸器有互鎖不能同時動作，如果各位控制達人想出方案來或者寫出程序，請跟帖回復一下，輸入可用X1，X2，X3。輸出用Y1，Y2，Y3來表示，謝謝。

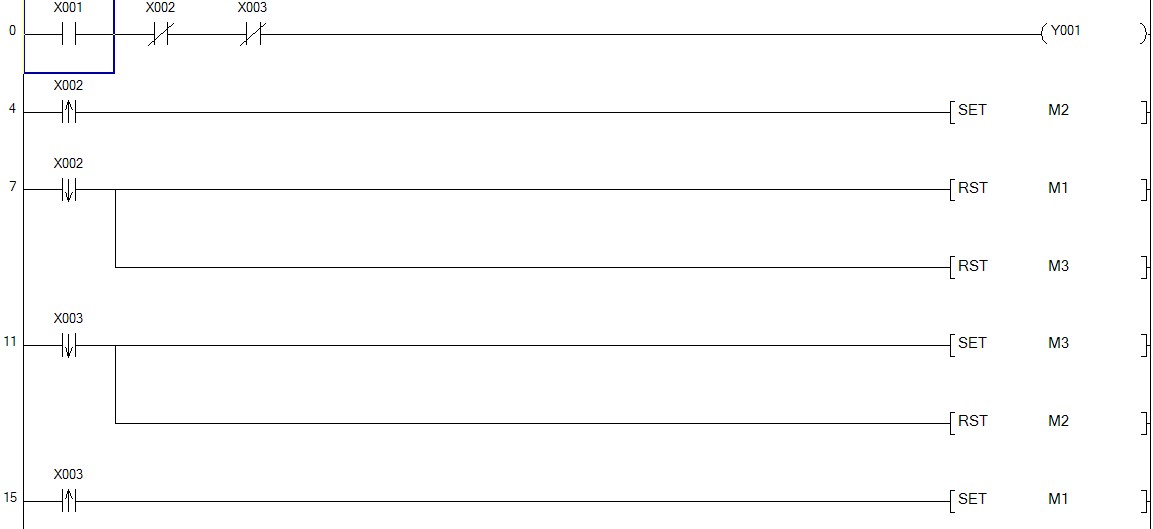

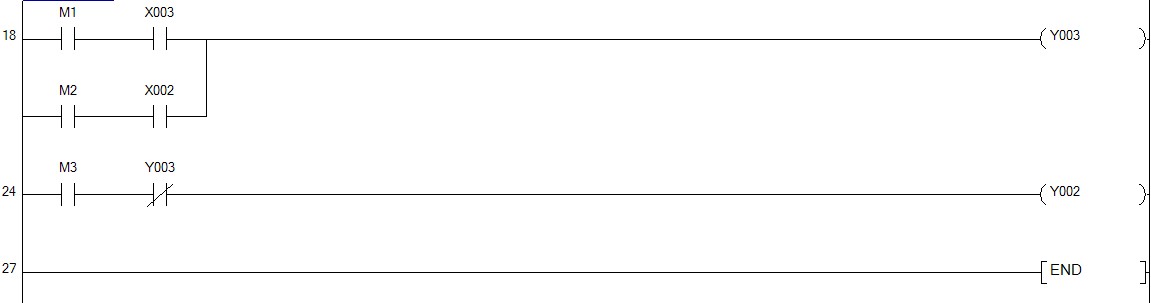

今天才從外地出差回來，感謝同仁們給出的良好建議，我已經寫出實際使用效果非常好的程序，本人學疏才淺，寫得步驟較多，但老板很滿意還多發了獎金，再次感謝大家。把我寫得傳給大家看看，歡迎批評指正
