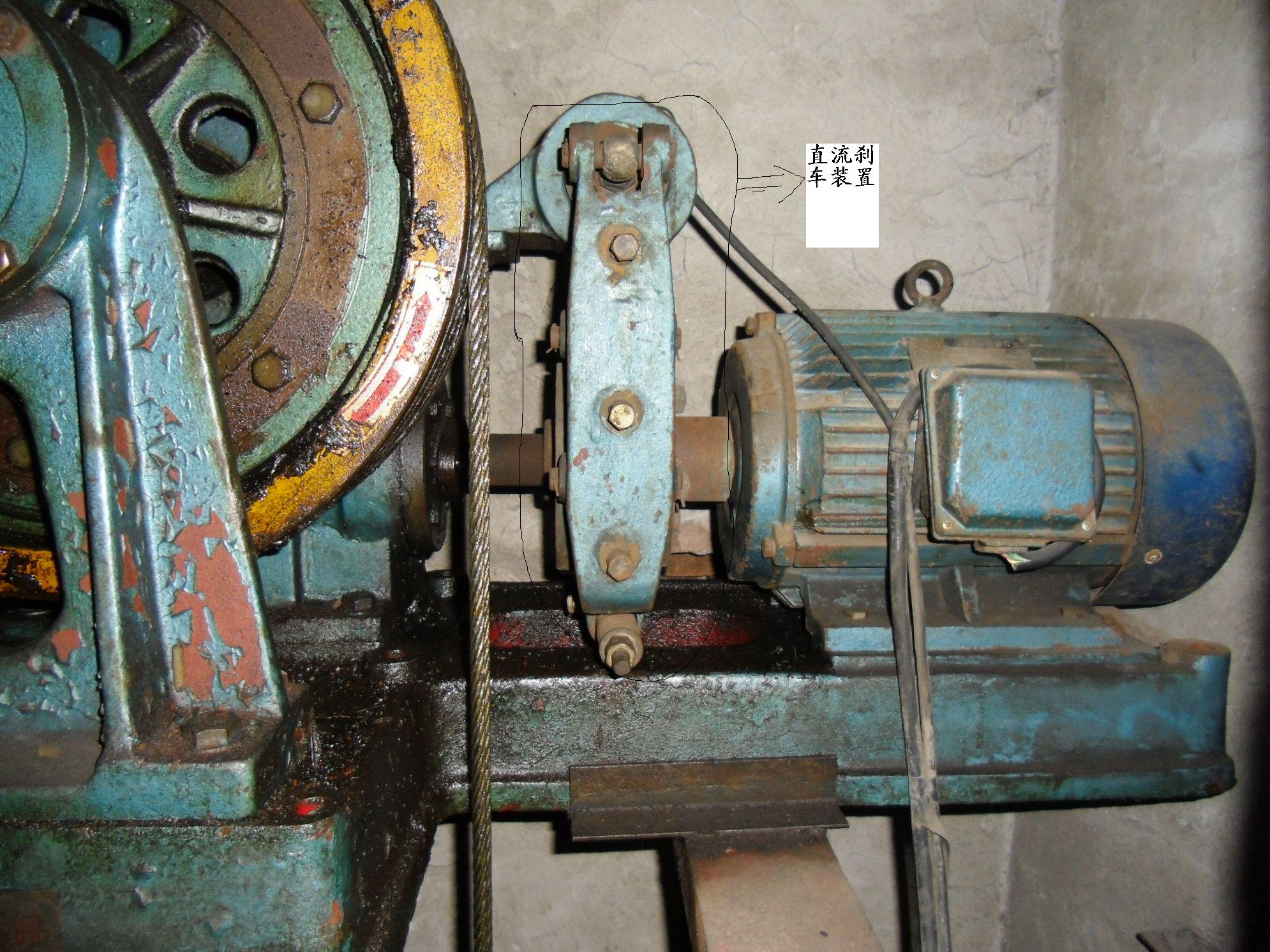

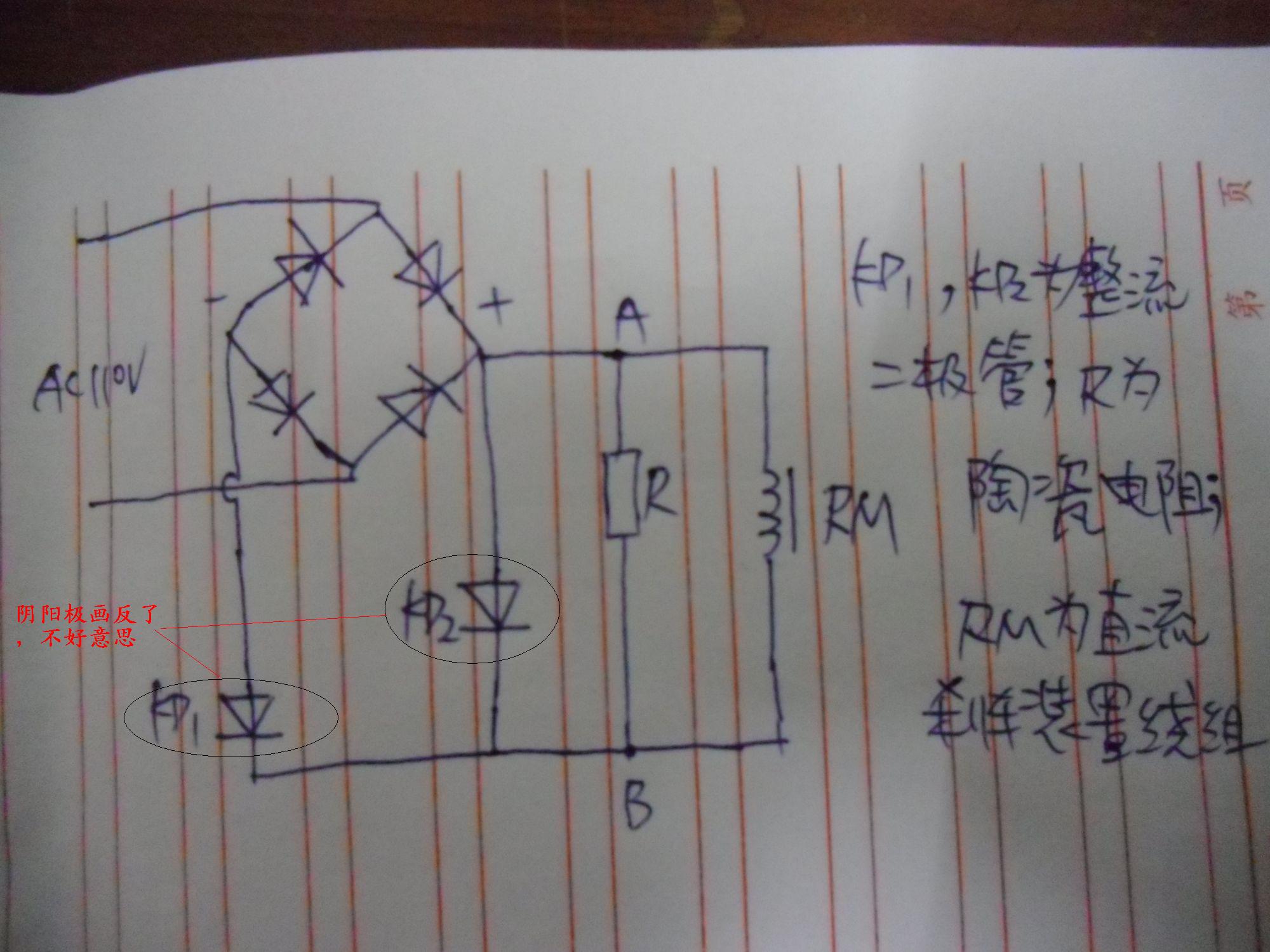

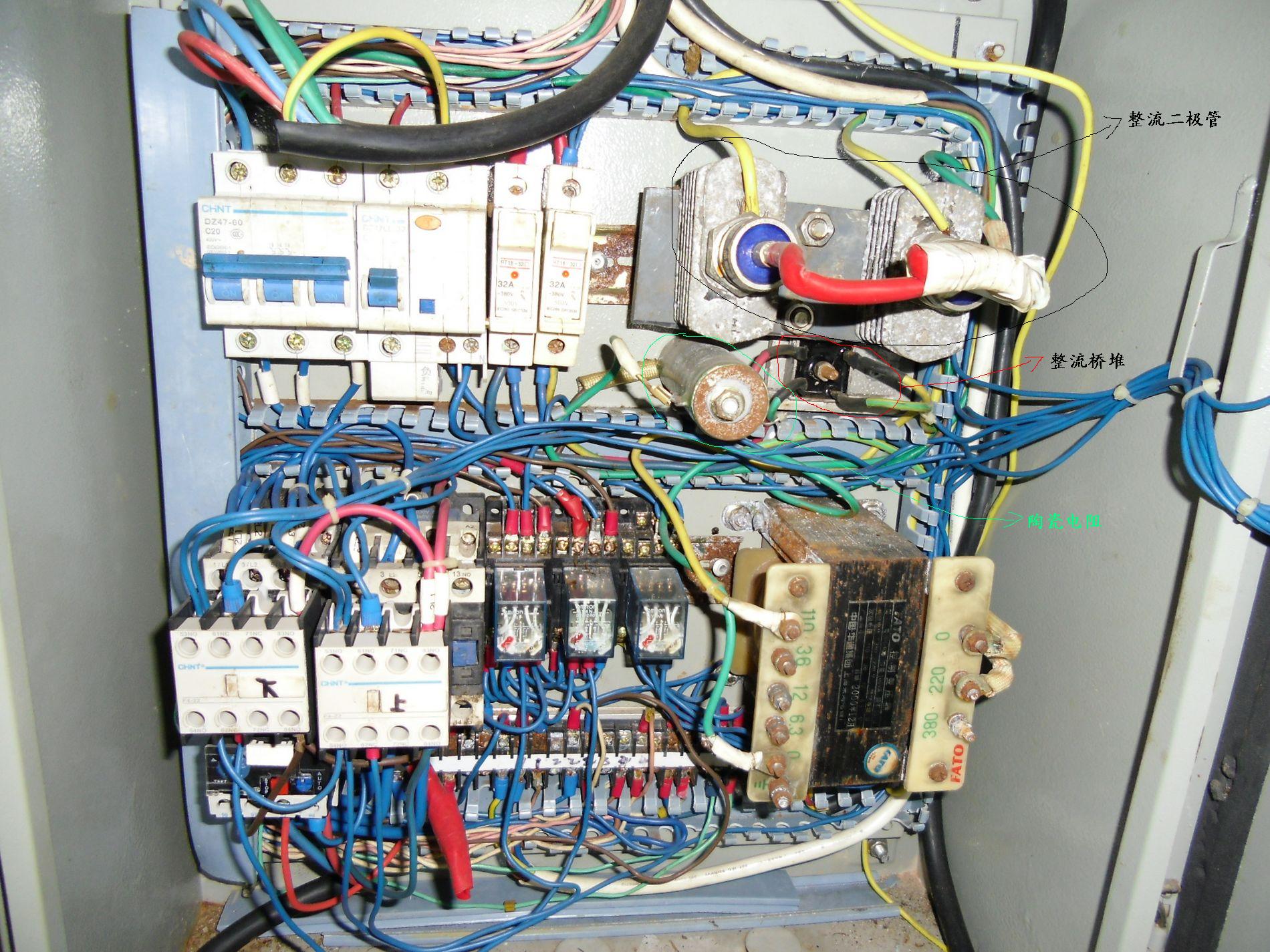

我廠里的小貨梯，只是兩層的，電機連著直流剎車裝置，此剎車裝置得電的情況下才會松開電機軸，不得電抱死電機軸，此剎車裝置的工作電壓為DC80V左右，我把電箱里面的實物圖和電機圖上傳上來，讓大伙看看，現在我疑惑的是，這直流80伏電壓怎么獲取的，我把此電箱里獲取80伏直流電壓的電路圖上來，讓大家為我分析分析，這80伏電壓是怎么得來的，做工作狀態下，我測了A，B兩點間的電壓為80伏左右，高手們，幫我分析分析，這80伏是怎么來的，原理何在，里面的整流二極管有什么作用？陶瓷電阻該選多大的呢？
    先前的圖我畫錯了，現在我做了說明，各位見諒哈。

你畫的通道有點問題吧，這樣的話電流能流過嗎？
