三菱PLC梯形圖轉HEX軟件試用版
將三菱的FX1N的PLC梯形圖轉換成51單片機HEX的軟件
讓懂PLC不懂單片機的人也可以用單片機來開發程序


試用軟件，打開軟件后，請先點擊<參數設置>，設置好，點擊<確定>，再點擊<保存設置>，就可以正常轉換程序了！

試用版V1.1下載：[attachments=80501]
軟件使用手冊下載： [attachments=73181]
更新的V1.1試用，支持更多指令，支持通訊功能與EEPROM！：

試用版：
支持元件：
X0~X7
Y0~Y7
M0~M7
S0~S7
D0~D4
Z0~Z2
支持程序步：20步限制！
不支持EEPROM的寄存器
不支持MODBOS-RTU通訊功能！

三菱PLC的FX1N梯形圖轉換為51單片機的HEX文件程序,本軟件完善了支持元件范圍檢測與支持指令檢測，并給出相應的出錯步數，使軟件轉換出的程序與PLC的執行保持一致，經過優化，支持200個RAM的D寄存器！500多個M輔助繼電器！使用本軟件，需要使用1280B的RAM的51單片機，程序容量建議選擇16K的！本軟件并集成了MODBOS-RTU通訊程序！支持EEPROM的D寄存器最多300多個！

正式版支持的元件：
X0~X37
Y0~Y37
M0~M559
S0~S79
T0~T79(100ms)
C0~C55
D0~D199(RAM的D寄存器）
D500~D500+n(N=10~320個，EEPROM的D寄存器在0~320個）
支持MODBOS-RTU通訊功能！
支持看門狗
集成MODBOS-RTU的監控程序

試用版的AND ,OR LD< >= <= <> = 的指令使用不正常，正式版已修正

是的，很多年前就有了，但是我的有我的優點：不是早的就一定的，好的要轉換出的穩定性，有一些轉換使用了不支持的指令也可以轉換提示成功，但是程序執行是怎么樣的呢？可想而知！
第一，我的軟件會檢測支持的元件范圍，超出支持范圍會提示出錯，并詳細指出哪一步哪一個類形的元件；
第二，會檢測不支持的指令，使用不支持的支持會提示出錯，并指出在哪一步出錯；
第三，軟件集成modbus rtu通訊程序，可以監控元件，并可以提取三菱編程軟件的軟元件內存DMW文件的數據
第四，軟件支持元件的應用指令使用KnYnzn DnZn 等格式：如MOV K1X0Z0 D0Z0  ;   ADD K100 K4Y0Z0 D0Z0
第五，自動檢測提取文件是否FX1N的程序文件，不是則報錯；
通過以上檢測，保證轉換程序的完整性與執行性與輸入程序的一致性！

相信你通過試用可以體會到一部份的！

后面慢慢也會增加　跳轉指令與調用子程序指令，還有支持MOVP，INCP DECP等指令！
軟件我也自己用來開發一些程序，因為熟悉PLC，用單片機開發，沒有PLC的程序看得那么直觀！

試用軟件，打開軟件后，請先點擊<參數設置>，設置好，點擊<確定>，再點擊<保存設置>，就可以正常轉換程序了！
否則軟件將一直轉換下去!
正式版改更改為沒有保存設置文件會提示！

已更新上傳試用V1.1　
在1樓下載
三、    支持的元件范圍：
正式版：X0~X37                測試版：X0~X7
Y0~Y37                        Y0~Y7
M0~M559                      M0~M7
S0~S79                         S0~S7
C0~C55                        C0~C7
T0~T79(100MS)                 T0~T7(100MS)
D0~D199                       D0~D7
Z0~Z3                         Z0~Z3


正式版沒有程序步限制，但是測試版限制50步！

http://115.com/file/bhqlfgbf#
三菱PLC梯形圖轉HEX軟件試用版V1.1.rar

基本指令：LD LDI LDP LDF OR ORI ORP ORF AND ANI ANDP ANDF NOP MPS MRD
          　 MPP SET OUT RST PLS PLF INV END （除了MC，MCR）
應用指令：DEC INC MOV WDT ZRST CMP LD<> LD>= LD= LD> LD< LD<=
             AND<> AND>= AND= AND> AND< AND<= OR<> OR>= OR= OR> OR< OR<=
　　　　　   ADD SUB MUL DIV WDAN WOR WXOR
     　　    注：指令使用格式：DnZn  KnXnZn  KnYnZn KnMn等

增加應用指令支持脈沖執行！

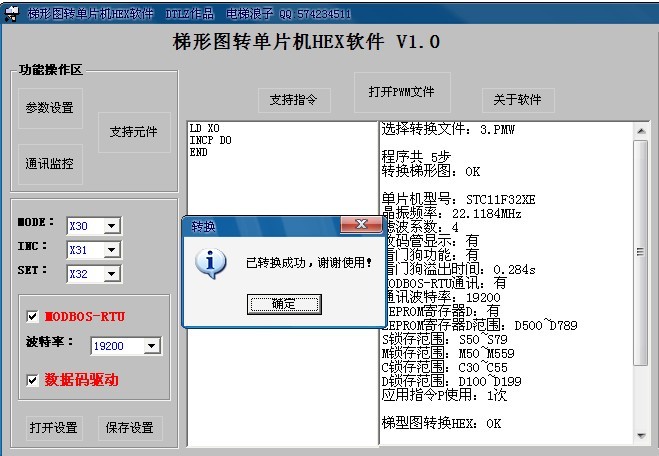

下圖是INCP的指令轉換！

以我的使用來講，軟件不在于功能強大，而先在穩定，轉換出來的軟件穩定，與原程序執行的一致性！這個才是我優先考慮的！
雞肋不雞肋，看對什么人說吧！
不過對我來說，這減少了我開發程序的時間與難度！因為習慣了用PLC！
