負24V三端穩壓管，單個萬用表測不準，接線試一下就知道好壞

引用

引用第2樓hozhiwen于2012-02-03 00:01發表的  :
朋友:L7924是負24V三端穩壓管,L7824就是正24V三端穩壓管...

正解

這是79系列的穩壓塊，是負電源上用的，這是一個集成塊，單憑三個腳測不出穩壓塊性能的的好壞，性能變差時，輸出電壓達不到或超過設定值，輸出腳只能粗略測一下在電路中有沒有擊穿（短路）或燒壞（斷路），79 78系列三端穩壓有03 5 06 09 12 18 24等也有多種封裝形式。最好是用插了擴展臺的晶體管測示儀來測定，那樣可以從屏上直接看出其特性。要想粗略測量時可找一個電路輸入至少高于-24V，接入電路后測量，如果制板車間測量（量大）可用插板做一個電路，連上電壓表，拿著集成塊在孔中一插，看一下電壓表即可。

負24V三端穩壓管，單個萬用表測不準，接線試一下就知道好壞

24V三端穩壓管，單個萬用表測不準，接線試一下就知道好壞

2樓說的對

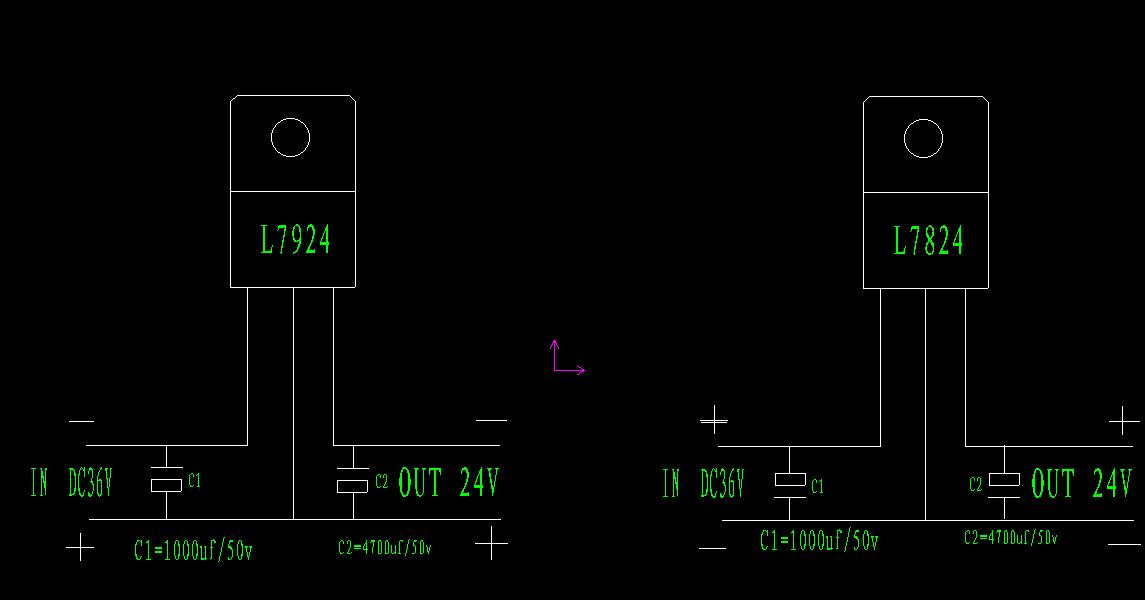

應用方法如圖

輸出電流最大只有1.5A，使用時要注意。另外購買時選工業品級的，或軍品級。假的太多了。

假的非常多。必須小心
