遙控器2008

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 193 點
下載積分: 3811 分
在線時間: 65(小時)
注冊時間: 2011-07-02
最后登錄: 2018-06-03
查看遙控器2008的主題 / 回貼

24樓發表于: 2012-04-30 10:18

只看該作者 | 小中大

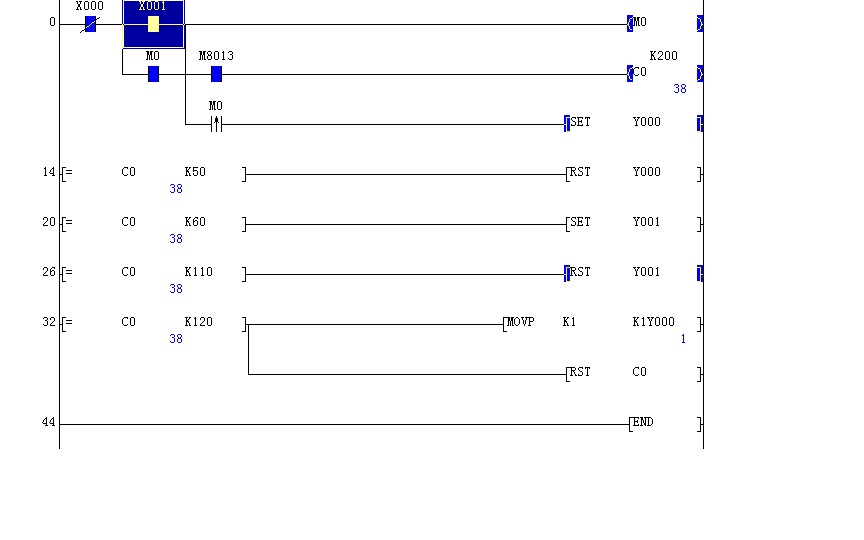

圖片：

第一張望了

fredxia

請多關照！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 289 點
下載積分: 21867 分
在線時間: 97(小時)
注冊時間: 2012-04-05
最后登錄: 2025-10-04
查看fredxia的主題 / 回貼

25樓發表于: 2012-04-30 10:19

只看該作者 | 小中大

上課的練習題啊，是簡單，但也得畫一下才行。

請多關照！

a782281242

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 202 個
工控威望: 327 點
下載積分: 11425 分
在線時間: 77(小時)
注冊時間: 2011-09-16
最后登錄: 2013-03-24
查看a782281242的主題 / 回貼

26樓發表于: 2012-04-30 10:40

只看該作者 | 小中大

學習性情

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

27樓發表于: 2012-04-30 13:44

只看該作者 | 小中大

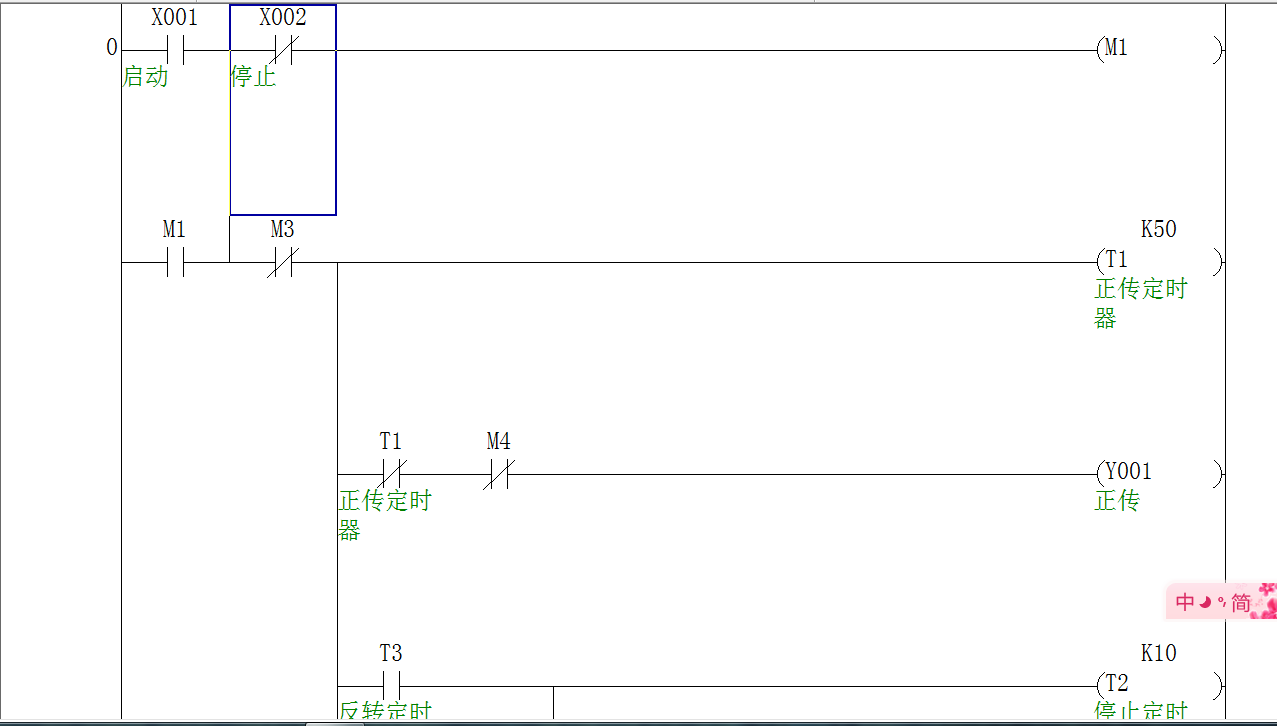

圖片：

。
在電力拖動中T2的常開可省掉一個。

[ 此帖被shi2999在2012-05-01 09:43重新編輯 ]

本帖最近評分記錄：

下載積分:+3(lu831226) 熱心助人

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

28樓發表于: 2012-04-30 14:23

只看該作者 | 小中大

圖片：

給多一個圖你參考，和上面的圖無關的。

[ 此帖被shi2999在2012-04-30 15:04重新編輯 ]

supermax

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 575 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的主題 / 回貼

29樓發表于: 2012-04-30 15:25

只看該作者 | 小中大

老大的作品頂一下先！

supermax

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 575 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的主題 / 回貼

30樓發表于: 2012-05-01 09:55

只看該作者 | 小中大

我也畫了一個，可惜我用手機上網發不上來，希望shi2999老大幫幫忙。

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

31樓發表于: 2012-05-01 09:59

只看該作者 | 小中大

引用
引用第30樓supermax于2012-05-01 09:55發表的 :
我也畫了一個，可惜我用手機上網發不上來，希望shi2999老大幫幫忙。

你打個電話給我告訴原理，我在電腦畫好幫你發上來。練練腦筋好！

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

32樓發表于: 2012-05-01 10:26

只看該作者 | 小中大

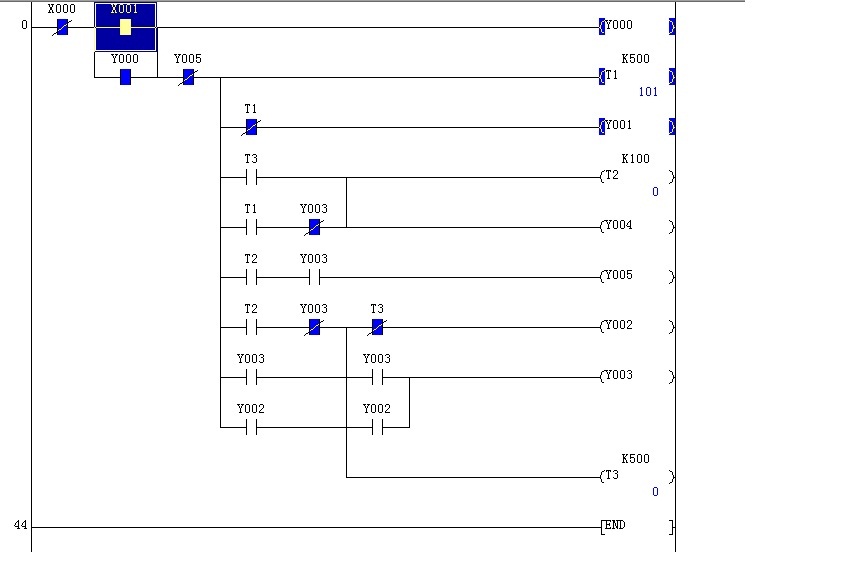

圖片：

這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
Y3和Y4是正反轉。

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

33樓發表于: 2012-05-01 10:30

只看該作者 | 小中大

看來supermax的電工基礎功很扎實啊。

遙控器2008

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 193 點
下載積分: 3811 分
在線時間: 65(小時)
注冊時間: 2011-07-02
最后登錄: 2018-06-03
查看遙控器2008的主題 / 回貼

34樓發表于: 2012-05-01 18:59

只看該作者 | 小中大

supermax畫的圖簡單好用。謝謝壇子里臥虎藏龍

supermax

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 575 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的主題 / 回貼

35樓發表于: 2012-05-01 21:18

只看該作者 | 小中大

大哥不要見笑我啦！沒有你的提示和導引我怎能畫出，在此再多謝shi2999的指導
