考試就是要這樣考,不過考試時候題目要嚴謹些.考電工等級,叫你接配電盤,用硬線,不用線槽,實際有意義么?不過帝國也好這些特色.

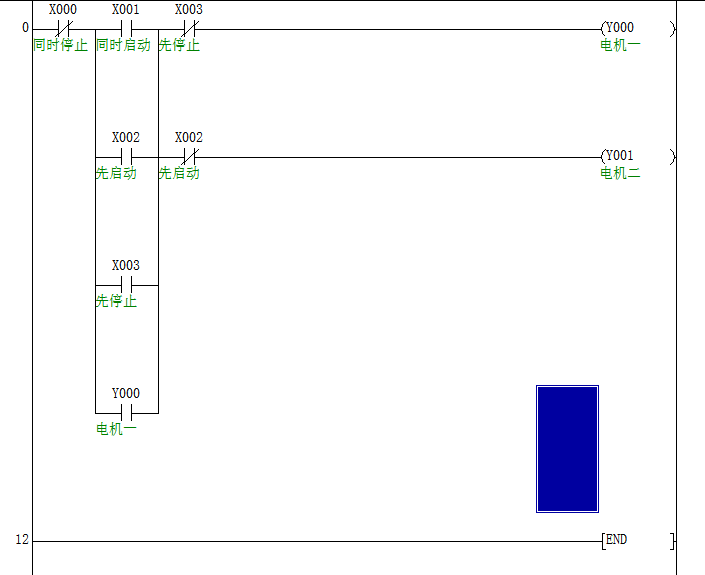

，用三菱的模擬了一下，可行。LZ自己用實物實踐試試。

21樓的圖，我分析了一下，有點問題，km1停止 時km2接著停止，之間又給了km2一個點動的信號

引用

引用第26樓huhu于2012-05-28 11:34發表的  :
21樓的圖，我分析了一下，有點問題，km1停止 時km2接著停止，之間又給了km2一個點動的信號

SB2的常開閉點不要加在KM2的控制中，可以達到目題目的要求（理論上是有時間差的，在1秒以內吧）

高手如云啊!學習了

樓主的這個題目太簡單了，圖我就不用畫了。我提示一下吧。
一個按鈕作為總停用，
一個按鈕作為先后用的先啟動用
一個按鈕作為先后用的后啟動用
一個按鈕作為同時啟動用，
非常的簡單��！很多東西應該自己去想吧。不能一點小問題就來請別人來做好 。

好像元件不夠用啊

樓上沒有一個符合要求的，當然我也不會，29樓的會做，拿出來溜溜啊

引用

引用第29樓aoouang于2012-05-28 11:59發表的  :
樓主的這個題目太簡單了，圖我就不用畫了。我提示一下吧。
一個按鈕作為總停用，
一個按鈕作為先后用的先啟動用
一個按鈕作為先后用的后啟動用
一個按鈕作為同時啟動用，
.......

看來這位的確是高手，我甚至未能理解你的意思。4個按鈕，兩個接觸器。為何又不幫人幫到底，送佛送到西？
畫出來大家都可以見識一下。

樓主，29樓那哥們就是幫你分析了題目的意思，當然這題目意思，樓上還有很多人沒有理解，當然他也不會做。
這樣的題目也不要太計較，我分析不可能完成�，F(xiàn)實中不會遇到

引用

引用第29樓aoouang于2012-05-28 11:59發表的  :
樓主的這個題目太簡單了，圖我就不用畫了。我提示一下吧。
一個按鈕作為總停用，
一個按鈕作為先后用的先啟動用
一個按鈕作為先后用的后啟動用
一個按鈕作為同時啟動用，
.......

那樓主說的先后停止呢，怎么實現？你這個只有同時停止功能哦。

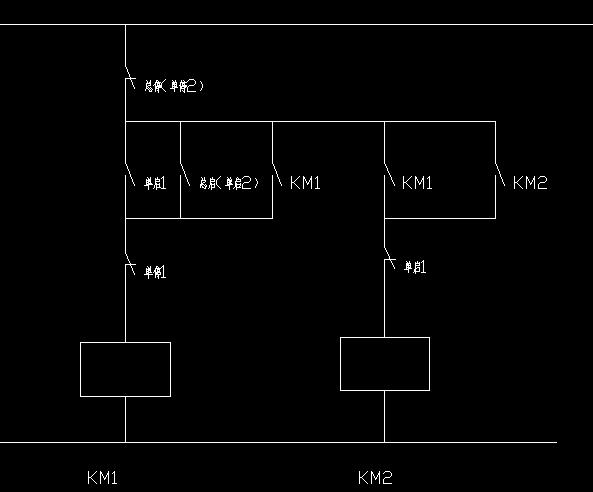

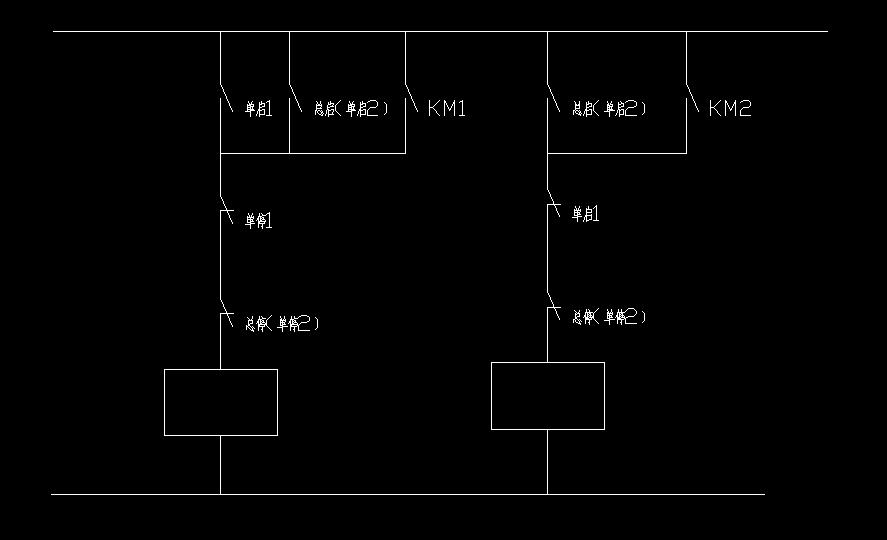

還真能實現，如圖，共如下4只按鈕
單啟1  總啟（單啟2）
單停1  總停（單停2）

單啟時
先按下單啟1，只能先啟動KM1,不能啟動KM2
此時要KM2啟動，可按下身兼二職的總啟（單啟2）
如果先按總啟（單啟2），則功能對應的是總啟二只電機


單停時
先按下與單停1，停止KM1
此時要KM2停止，可按下身兼二職的總停（單停2）
如果先按總停（單停2），則功能對應的是總停二只電機
（KM1與KM2單獨控制時必須有先后順序，即總是KM1先動作，不可KM2先動作）

總啟                          總停
按總啟（單啟2）               按總停（單停2）

要是說對了請加分，說錯了請拍磚
