我也來一個 ，有注釋

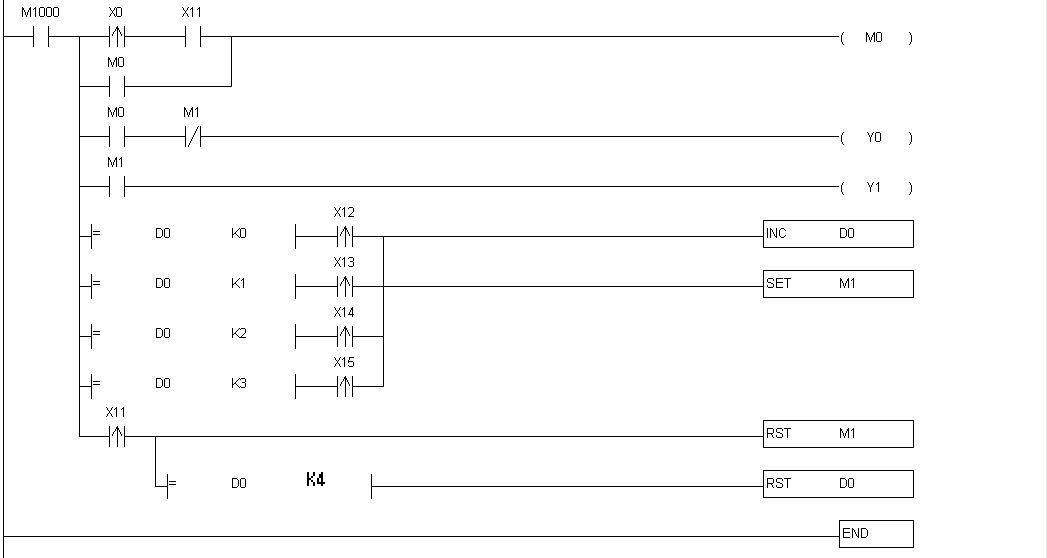

用臺達編程軟件試著編了個，能基本滿足要求。
因發圖不便，已經轉化為指令形式：
LD    M1000
MPS
LDP    X0
AND    X11
OR    M0
ANB
OUT    M0
MRD
AND    M0
ANI    M1
OUT    Y0
MRD
AND    M1
OUT    Y1
MRD
LD=    D0    K0
ANDP    X12
LD=    D0    K1
ANDP    X13
ORB
LD=    D0    K2
ANDP    X14
ORB
LD=    D0    K3
ANDP    X15
ORB
ANB
INC    D0
SET    M1
MPP
ANDP    X11
RST    M1
AND=    D0    K4
RST    D0
END
請高手指點!

引用

引用第13樓dream2012于2012-12-21 16:58發表的  :
用臺達編程軟件試著編了個，能基本滿足要求。
因發圖不便，已經轉化為指令形式：
LD    M1000
MPS
LDP    X0
.......

不對。

編碼指令還沒人用

步進也可以

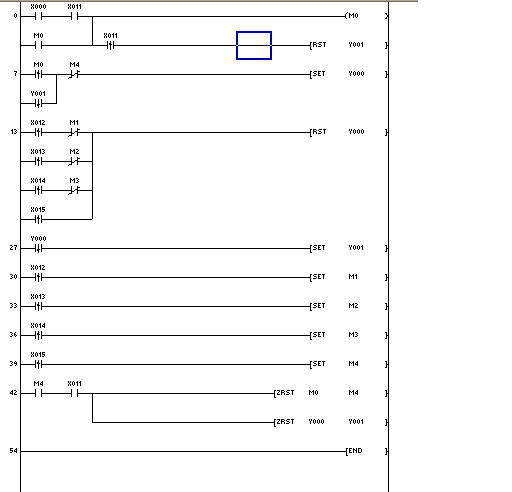

    這個是三菱的  參考一下吧 我自己試了OK

shi2999
臺達的那個仿真通過了，不知道你說的不對是指哪里？

hlyhfj
看了程序，小車貌似一直在X2跟X1之間徘徊；
程序?qū)懙煤?jiǎn)單，但是達不到要求哦

引用

引用第18樓dream2012于2012-12-24 08:44發表的  :
shi2999
臺達的那個仿真通過了，不知道你說的不對是指哪里？

AND=    D0    D4
你的D4是何東西

AND=    D0    K4
寫錯了，呵呵

我覺得蠻簡單的

一樓師傅，發的那個圖和我以前在培訓的時候，老師出的一個題一模一樣，只不控制要求不是所說的一按啟動小車就在軌道上按照X11至X15之間來回運行，以前的控制是小車停在任何一個位置，只要一按X11——x15任何一個按鈕都可以把小車叫到所按的位置，
