這是別人改的一臺機，光把程序?qū)戇M(jìn)去，加個三菱1020屏程序（我接線），就要了16000元，
現在想自己篇一下，

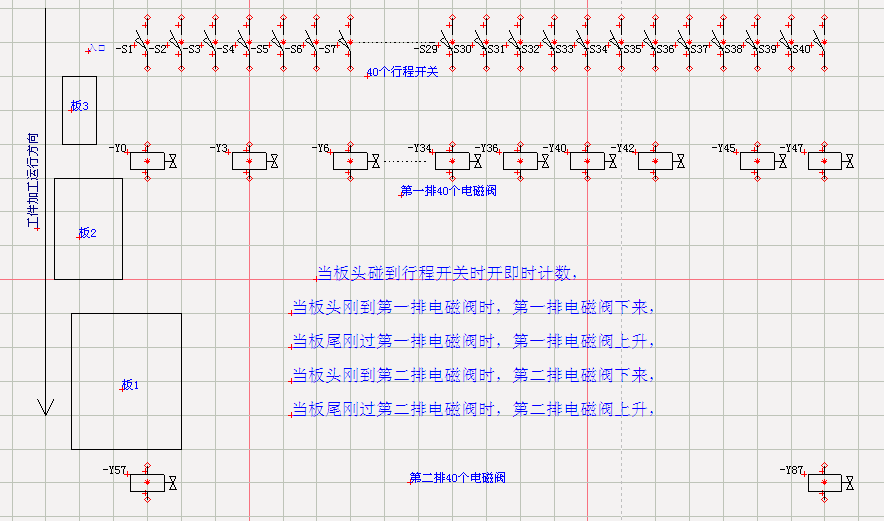

如圖：

引用

引用第1樓lzmtxp99于2013-01-05 16:59發表的  :
樓主，能具體說明下嗎？

圖上已說過，就是假如輸入X有10（連著的）個，在程序里怎樣加1或2，又怎樣把加好的數據傳給輸出Y（兩邊都加1則輸出12個，兩邊都加2則輸出14個）

引用

引用第4樓xuefenfeilxw于2013-01-05 17:29發表的  :
例如：第一步 mov x0k8 d0
           第二步 把d0左移N位至d100
           第三步 把d0右移N位至d110
           第四步 把d100與d110相或至d120
           第五步 dmov d120 y0k8

說得很好，還有一個問題是，共有40個行程開關，即工件可以是壓住5至40人，三菱PLC只能處理32個，
超過32過的如何處理？還望解答。謝謝！

回復6樓，如果把它拆開5組，感覺更難處理了

回復7樓，能詳細點嗎？分為兩組后怎么左移右移，然后怎么輸出，愿為其他詳。
謝謝！！！

引用

引用第10樓liao427154于2013-01-05 20:31發表的  :
按照4樓主的程序，第一行再并聯一個K2X33，傳送給D0，試一下看看怎么樣......

D0只能存32個（K8X0）啊，再把K2X33傳給D0只能覆蓋

回復12樓：接串口是什么意思？

急啊！各位幫幫忙！

引用

引用第17樓xuefenfeilxw于2013-01-06 10:55發表的  :
X33-X40可以相同的方法寫
如下：
   1.  mov K2X33 D200
     2.  D200左移N位至D210
     3.  D200右移N位至D220
.......

謝謝，這個辦法不錯，我試下

引用

引用第22樓我愛工控人于2013-01-07 00:42發表的  :

不是吧,哥們,這是一個很簡單的程式啊,你為何要一定要按位數來計算呢,可以利用變址來做啊,我明天有時間做做這個程式,看看,

謝謝！做好了，發上來看看。
我今天用4、17樓的辦法編了下，還行。
不過步數比較多，因?yàn)榘l(fā)貼時為了簡潔，大家容易理解，還有些內容沒說，
補充下：共40個行程開關一排，對應40個電磁閥，工件壓住幾個行程開關，延時輸出幾個電磁閥，在觸摸屏里也可設置左邊加1加2減1或減2，右邊也可設置加1加2減1或減2，這樣組合起來，步數就多了，
還有一點就是，機器上最多可以放三個工件（每個工件的寬度不一樣，就算一樣放工件加工時放的位置也會不同，即壓住的行程開關也不同），即用一個高速計數器要同時檢測這三個工件的位置，達到設定值輸出

大家再幫忙看看有沒有好的辦法！
謝謝！

引用

引用第26樓znz43于2013-01-09 12:18發表的  :
樓主是搞流水線類似噴漆工藝吧？工件長短不一，隨機放上流水線，壓上限位的噴頭就噴漆，頭尾都需要提前或遲后噴。
用移位方法，試了下。
工件從X000 向 X047 方向前進。D0 是 前增/減噴頭數量(-2,-1.0,1,2)。D1  是 后增/減噴頭數量。
可多工件分別上線。按此方法，只要輸入輸出點有，可以增加限位。現在是 48 個(X000-X057)
用移位方法，48限位，未編時間延時，用了346步，不知算長還是短。
.......

師付，您可能理解不對，我的是琴鍵砂光機，家俱廠砂底漆用；
那40個行程開關是一排，在入口處，板（寬度不同）進時會同時碰到若干個行程開關，假如碰到其中X10-X23，若屏設置：

左+2，右+2      則輸出Y6-Y25
左-2，右-1        則輸出Y11-YY21

依次類推

我今天已經把左右都大干零的編好了，其它還在研究，有什么好方法，請指教！

回復26 、28樓，還是上圖清楚一點：

例：碰到                      X10-X23
左+2、右+2則輸出     Y6 - Y25
左-2、右+1 則輸出     Y7 - Y21
