男ren-頂住sky.....說。要學會這套系統，要學以下內容。我汗。請問高手這卡到底叫什么。運動控制卡？單片機？具體叫什么呢。

VB
vc
OPC通訊協議
CAD -CAM 系統
C51
我們這有套系統是用VB做人機操作界面，用那張卡編程來控制N個伺服聯動，同時能處理CAD各種復雜圖形數據。請問。我要學會這套系統控制，都要學什么。高手進來幫說說啊。PLC的控制有點單一，想多學點控制模式啊。拜托各位大神了。

高手說
夜，凄美 11:51:13
那是卡  怎么可能是單片機
夜，凄美  11:51:42
運動控制卡  運動追蹤卡   很多類型的
昨天我剛裝了個運動追蹤卡 在機器手里

那高手說說這卡具體是什么種類。

忘了說了。這卡是插在電腦里的。還控制了很多繼電器，繼電器控制了很多電磁閥

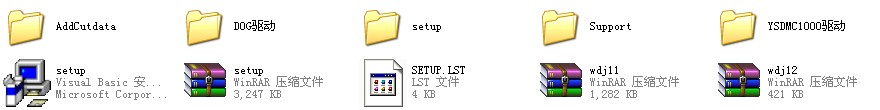

樓上說的沒錯。這個卡確實在第一次安裝的時候需要在電腦上先裝驅動。否則是運行不了的，有卡的驅動，還有鎖的驅動。這還有個高手說了。
所有的數字電路做的卡  都是單片機
電腦里面用的是arm

雷賽 運動控制卡系列--DMC1000

產品簡介：
DMC1000系列是一款價格低廉、編程簡易、功能豐富的PCI總線4軸運動控制卡，可控制1-4軸步進和伺服電機。

詳細介紹：
特性
1-4軸步進/伺服電機控制
32位PCI總線，即插即用
每軸最大輸出脈沖頻率400KHZ
圓弧和直線插補
S形速度曲線可減少振動
可編程中斷源
多軸同時啟停
運動中可實時變速
原點、正負限位、正負減速接口
28位通用I/O口(16入12出)
高集成度，高可靠性
全部I/O光隔離，耐2500VDMS電壓
可選擇梯形或S形速度曲線
支持手輪和JOG操作
DM13000 DLL運動函數庫適用Windows95/98/NT/2000/XP等操作系統
自帶Motion1000演示軟件
支持VB/VC/C++ Builder等開發工具編程

應用領域

高速高精度X-Y-Z臺控制
PC平臺加工中心
精密旋轉控制
包裝設備
具有4軸的機械控制
半導體和測度設備
其它步進/伺服電機控制應用

概述

DMC1000系列是一款價格低廉、編程簡易、功能豐富的PCI總線4軸運動控制卡，可控制1-4軸步進和伺服電機。此卡和本公司DMC3400控制卡相比，功能有所簡化(例如：沒有編碼器接口且最高脈沖頻率較低)，特別適合于DMC100 ISA卡的升級換代。每軸具有最高400KHZ脈沖頻率、S曲線減振功能、運動中實時變速等功能。位置指令可用單路脈沖(脈沖+方向)或雙路脈沖(CW脈沖+CCW脈沖)方式輸出，可以是差分式或單端式，適合于控制各種接品的步進和伺服裝置或其組合。另外本卡自帶有28位通用I/O口，擴大了產品的應用范圍。對外接口上采用68芯高密度屏蔽電纜線，提高了信號連接的方便、緊湊和可靠性。本產品配有WIN95/98/2000/NT/XP系統下的動態鏈接庫，方便客戶編寫自己的應用軟件，還提供功能豐富、界面友好的Motion1000調試示范系統軟件，使用戶無需編程即可測試控制卡接口以及電機驅動系統。


訂購信息

控制卡：DMC1000(四軸型)
附 件：電纜：CABLE68，68針屏蔽電纜
接線板：TB68，68位端子接線板
Soft 1000：DMC1000軟件和手冊

硬件規格

控制軸數：1-4軸
最大脈沖輸出頻率：400KHZ梯形或S曲線速度驅動方式
位置脈沖設置范圍：0-16,777,215個脈沖(24位)
斜波下降設置范圍：0-65,535(16位)
加減速設置范圍：2-1023(10位)
脈沖速率設置：0-400KPPS
工作溫度：0°C-50°C
貯存溫度：-20°C-80°C
濕度：5-85%，非結露
電源功能：
插槽電源(輸入)：±5VDC±5%，最大900MA
外部電源(輸入)：±12-24VDC±5%，最大500MA
尺寸：164mm(L)*98.4mm(H)

編程介紹

DMC1000卡帶有豐富和易用的運動函數庫(近40個函數)。用戶可用VB/VC/C++ Builder開發工具進行編程調用，以簡單快捷地開發出功能強大的多軸運動控制系統。另外雷賽公司還可提供G碼界面和DXF界面軟件包。

DMC1000編程舉例：
#include
void main(void)
{
int card = d1000_board_init();
d1000_start_sa_move(0, -3000, 100, 2000, 0.1); //第0軸運行到-3000位置
while(d1000_check_done(0) == 1); //等待運動完成
}
所使用的軟件有：
VB
vc
OPC通訊協議
CAD -CAM 系統
C51



附件介紹


接口信號描述


雷賽 運動控制卡系列.doc (261 K) 下载次数:8

自己動手，豐胸瘦腰
然后感謝樓上的大大們的建議跟意見。我已經拿到批示了。下個項目做完。脫產去市區培訓4個月。再次感謝大家的支持。
