各位大師大神:幫忙看看問題出在哪個地方了，本人初來小白，才接觸PLC,我用GX WORKS 2 編寫 了一個簡單的例子，在仿真里面運行是沒有問題的，10個燈先掃描點亮，再同時亮閃三次，再循環，但是寫入PLC后，10個燈也能掃描點亮，最后一起亮，但是沒有閃三下，沒有閃三下，和在仿真里的不同，找原因找了好久，請各位大師指點迷津，怎么發不了圖片呀

引用

引用第1樓030403118于2017-11-30 22:03發表的  :
截圖不全，發上來，明天給你看下

感謝大師回復

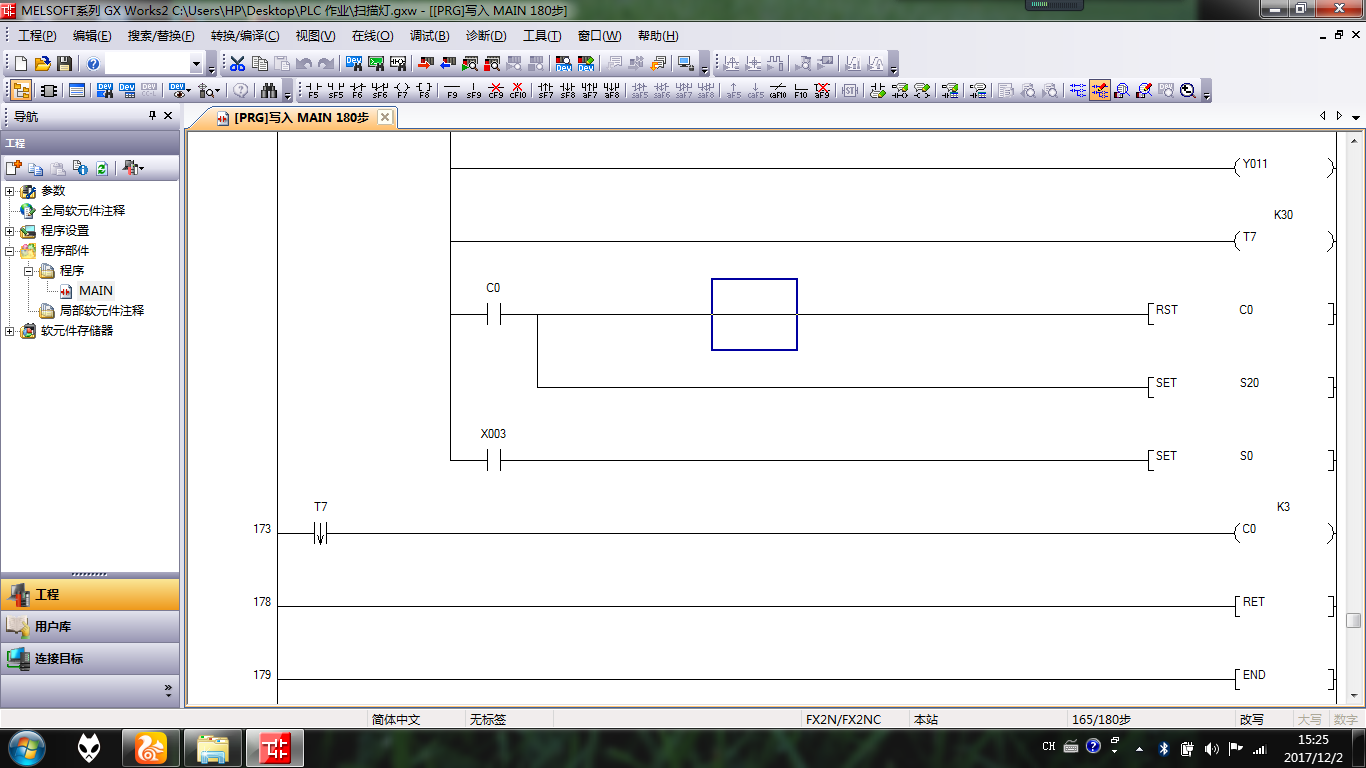

又拍了幾張圖片，請各位大師指點。

引用

引用第4樓13952577796于2017-12-01 11:52發表的  :
你把T7的時間調大一點

大師，我把時間調成三秒還是不行

引用

引用第5樓zhangqi_1234于2017-12-01 16:19發表的  :
另外，繼電器輸出方式的PLC，只支持低頻的閃爍。例如： 亮1S，滅1S。頻率高了，要么沒反應，要么使用久了損壞繼電器觸頭。

感謝大師回復

引用

引用第3樓ykykkhor于2017-12-01 11:11發表的  :
是....截圖不全，不過看過你使用 [RET] 指令, 就知道你是調用子程序 (Call Sub program)。
在調用子程序時, 是不可使用延時。
所以, 請在將其搬移到主程序 (Main - FEND 之上) 使用即可。
祝你成功

大師;看不明白

我上傳程序試試，還沒試過呢。

又按照10樓的大師方法改了，還是不行，其它都好，就是不閃三次

引用

引用第12樓ykykkhor于2017-12-02 12:00發表的  :

看了你發的程序后, 發現錯誤猜測你的問題, 導致答非所問, 非常抱歉!
主要問題是程序中“關閉沒有延時”,T7 抵達 k6 后關閉所有輸出僅僅一個掃描時間后立即開回,眼睛沒有那么快察覺到已經關閉后再重開,故錯覺沒有閃開閃閉三下。

大師 我把時間調長也是一樣的，調成幾秒也沒有閃三次

引用

引用第17樓sh313131于2017-12-02 16:42發表的  :
看看附件是不是正確的了

前輩，沒問題了，就是這個效果，你真厲害，但 是我這個程序是從書上抄的，怎么會是錯的呢。

引用

引用第16樓ykykkhor于2017-12-02 16:07發表的  :

不是把時間調長, 而是需要更改程序, 塑造閃爍程序

感謝大師回復，問題是為什么用模擬是正常的，寫入PLC就不正常呢，而且這是我從書上抄的。
