請教一下
觸摸屏輸入一個計時器的計時時間（32位浮點數），PLC要怎樣處理這個數，然后給計時器用？
還有一個問題是GX WORKS2里的FB塊里的計時器時基是怎樣確定的？
謝謝！

引用

引用第1樓cvlsam于2018-03-13 15:58發表的  :



觸摸屏使用浮點數給定時器賦值那不是自己沒事找事么。

.......

試了試你說的，沒成功，因?yàn)槲蚁朐谟|摸屏輸入一個比如2.5分鐘，然后在PLC里賦值給計時器，如果觸摸屏上使用無符號整數則沒法輸入2.5分鐘，而用實數則可以。
或許按你說的我寫的程序有問題吧

引用

引用第4樓小滿和老鳥于2018-03-13 20:44發表的  :

浮點數占用兩個D，DEMUL要占4個，你的D404和D402是不是有問題？？？

DEMUL結果只占用2個數據寄存器
DMUL結果是占用4個數據寄存器

引用

引用第6樓john42tw于2018-03-14 09:01發表的  :


輸入單位改秒

2.5分=150秒

感謝回復，要求以分鐘為單位

引用

引用第3樓oppoyun于2018-03-13 16:48發表的  :

能不能分鐘換算成秒，直接賦值給計時器？

換算是在PLC里換算的，觸摸屏輸入小數2.5分鐘，地址類型只能是實數即浮點數，地址是整型數無法輸入2.5分鐘，輸入2.5，觸摸屏顯示2，PLC監控出來的也是2，不是2.5

引用

引用第11樓rain江南于2018-03-15 09:50發表的  :
哎喲  一個時間搞得這么復雜   屏幕賦值浮點數   程序以浮點數處理  分鐘乘以60   小時乘以3600    再賦值給計時器    有問題 ？

這種方式我試了試，最多計時54分鐘左右，超過54分鐘就不行了。觸摸屏可設置時間范圍是0.1分鐘----199.9分鐘，該怎樣做？求教

引用

引用第10樓john42tw于2018-03-15 09:21發表的  :

人機輸入設定小數點1位
2.5 = 25

2.5分鐘是150秒，按照你的方法得到是125秒，誤差25秒，有點大吧？

引用

引用第14樓tingfenghu于2018-03-15 12:24發表的  :
大部分觸摸屏都有數值換算，擴大60倍，再寫入PLC就可以。

干嘛死要用浮點了。

擴大60倍如果時間設置超過54分鐘就不行了，超出計時器所用的數據寄存器的范圍了

引用

引用第15樓tingfenghu于2018-03-15 12:32發表的  :


計時器不能采用多級嗎？
比如時鐘一樣，
定時器T1，到60秒，
.......

工藝要求就是能輸入幾點幾分鐘，有啥辦法呢？輸入秒是可但時間一長是不是得換算再輸入？

引用

引用第18樓咗臉ヅ微笑ぺ于2018-03-15 13:52發表的  :
觸摸屏數據設置整數，可以設定小數位數，實際傳給PLC的是去掉小數點的數（尾數0不能省略），換算成計時器的數值可以自己編程實現

沒明白啥意思。實際傳給PLC小數部分舍掉？那假如輸入120.8分鐘，后面的0.8分鐘舍去嗎？那時間誤差48秒將近1分鐘啊，這誤差有點大吧？

引用

引用第23樓咗臉ヅ微笑ぺ于2018-03-15 14:13發表的  :

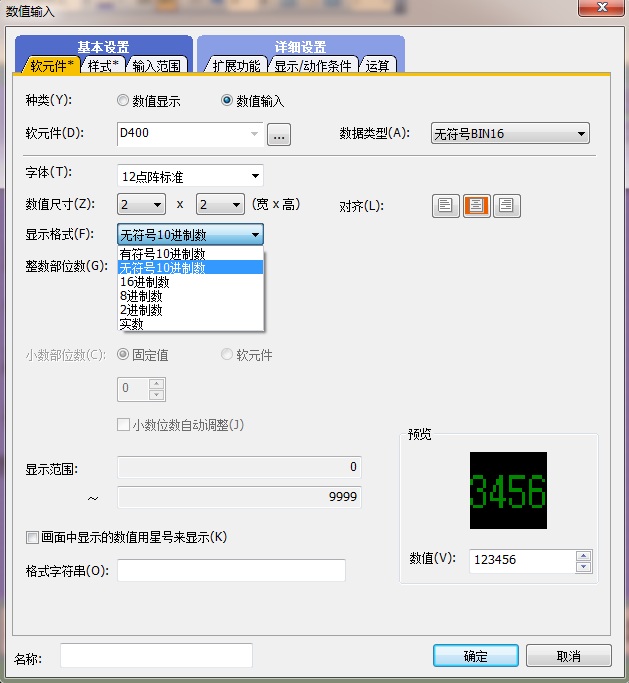

大哥，看16樓圖，這樣設的話可以輸入兩位小數，比如12.34，實際上到PLC的值是1234；就算輸入12，實際到PLC的值也是1200

顯示格式如何選？只有選實數才能顯示小數點后面的數字，其他都顯示不出小數點后面的數字。還有個問題就是這種方法不能輸入超過54分鐘，超過54分鐘，計時器時長地址就會超出范圍，PLC監控不出數值

引用

引用第24樓john42tw于2018-03-15 14:18發表的  :
1.程式漏一段。
2.人機設定如圖2
3.人機輸入25。

人機上輸入的數值是要有單位的啊，輸入25就代表25分鐘，不是2.5分鐘啊
