下圖1和2有什么區別，
我模擬時兩個程序都可以正常運行，
實際測試 PLC FX3U-32M
接線X0是一個常閉的按鈕，
監控就像圖1那樣，我按2下X0，C10,C11都沒法復位，怎么按C10C11一直是圖1狀態

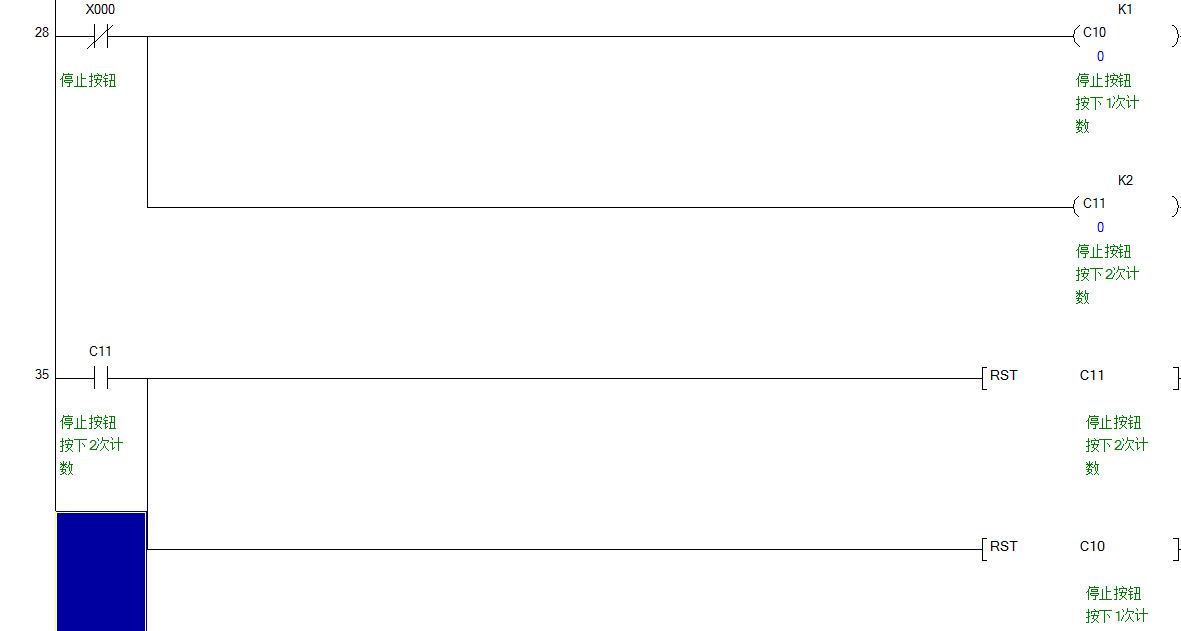

圖2 我按2下X0，就可以復位C10,C11





引用

引用第1樓東敏123于2018-08-01 14:33發表的  :
沒問題啊，我懷疑是你按鈕問題，你  x0 后面加個上升沿試試

應該不是按鈕的問題，我換了一個常開的按鈕，結果還是一樣的
我又試了一下，我把X0接一個常開的按鈕，如果程序是常開觸點，不行，如果程序是上升沿，ZRST這個程序就可以
但是第二張圖的程序 用常開觸點也可以的，
用RST和ZRST寫為什么會有區別，怎么解釋

引用

引用第4樓東敏123于2018-08-01 15:18發表的  :

鉆牛角尖了，兄弟，明顯是你按按鈕時手抖了，計數器本身前面就需加上升沿，程序掃描周期太短會出現響應問題

我只是想知道區別，
要說手抖了，在同一個按鈕的前提下，我把圖1，圖2 的兩個程序都實際操作了20次，每次都是圖1不能復位，圖2可以，每次都是圖1的程序操作時手抖了，那說不過去吧
我覺得ZRST和RST的那兩個肯定有什么區別

引用

引用第6樓liuaihua99于2018-08-02 14:33發表的  :
兄弟，真機實操，證明確實有你出現的這個現象。你所言不虛。

怎么解決的呢？ 擦了內存，多寫幾次就好了�；蛟S斷電幾次也有效果？

我也搞不懂為啥三菱的PLC會這樣。
.......

程序上要解決是很容易的，把X0改成上升沿就行了
我只是從這現象上猜測ZRST C10 C11 C11 和RST C10 RST C11 可能有什么區別，但好像沒人能解答，三菱的售后也回答不了

我把計數器改成C10 K10，C11 k20,結果是一樣的，圖1在復位后都是1，而圖2在復位后都是0，圖1復位后都是1可以理解為按下按鈕那一瞬間，C10,C11復位，復位后由于我的手速，按鈕還沒斷開，所以c10,c11又計數一次，所以變成了圖1的樣子，但是圖2為什么沒這種現象呢？

引用

引用第12樓liuaihua99于2018-08-03 13:21發表的  :


跟X0的是上升沿下降沿沒有關系，我都試過。開始也改用過上升沿，一樣的效果。
就觸點信號，完全一樣的程序，多寫入幾次就正常了。

上升沿下降沿是一樣的結果，但是用常開觸點就不一樣了

引用

引用第14樓dfy于2018-08-03 14:04發表的  :
可能是，ZRST指令會將C線圈的數據以及C的狀態也進行復位，因此當系統掃描到X0斷開時，C1會繼續計數。而RST只是復位了C的數據，不會復位C的狀態，所以不會再計數。（個人猜測，對三菱不是很熟）

謝謝
