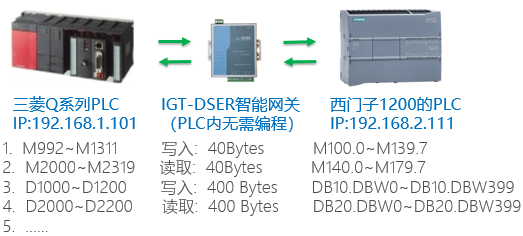

本案例是三菱Q系列PLC與西門子S7-1200的PLC之間通訊，選用智能網關模塊實現，PLC通訊智能網關IGT-DSER支持各種PLC之間多對多通訊；PLC無需編程，方便快速實施；因?yàn)槭嵌嗑�程的交互模式，所以可以保證高實時性；支持串口、網口通訊，以及WIFI、4G無線通訊。 想要實現的通訊任務如下：案例資料下載



       首先設置三菱PLC的IP地址、通訊端口和通訊協議，如下圖：


       西門子的PLC需要設置IP地址，打開通訊功能，DB數據塊要取消優化訪問，設置如下：


       通過西門子PLC的編程軟件建立數據塊_6[DB10]、數據塊_7[DB20]，然后下載到PLC：


       系統的網絡結構圖，網關支持熱插拔自恢復，以下是設置時和運行時的網絡連接關系：


       然后通過智能網關通用的參數設置軟件(下載地址)，設置IGT-DSER的網口參數，以及PLC之間的通訊配置表，按照上面的通訊地址和數據地址，配置完成的數據表如下圖：


       通過‘參數’->‘參數寫入到網關’將以上配置下載到網關模塊，然后通過‘工具’->‘重啟網關’重啟后，網關模塊即進入工作狀態，按照以上4個任務建立4個線程運行。
       IGT-DSER支持的PLC品牌系列：
       ◆ FX:  三菱FX系列PLC                                     ◆ QL:  三菱Q/L系列PLC
       ◆ AS:  三菱A系列PLC                                       ◆ OM:  歐姆龍全系列PLC
       ◆ S72S:  西門子S7-200/Smart系列PLC           ◆ S734:  西門子S7-300/400系列PLC
       ◆ S71K:  西門子S7-1200/1500系列PLC           ◆ MBS:  施耐德等Modbus兼容PLC
       ◆ DVP:  臺達、信捷PLC                                   ◆ NAIS:  松下全系列PLC
       ◆ KVS:  基恩士全系列PLC                                ◆ FTK:  永宏全系列PLC
       ◆ MSK:  LS/LG全系列PLC                                ◆ KOY:  光洋全系列PLC
       ◆ ABM: AB MicroLogix系列PLC                        ◆ ABC: AB Compact/Control系列PLC
      相關軟硬件資料下載 :  PLC之間通訊案例.rar (2213 K) 下载次数:364
