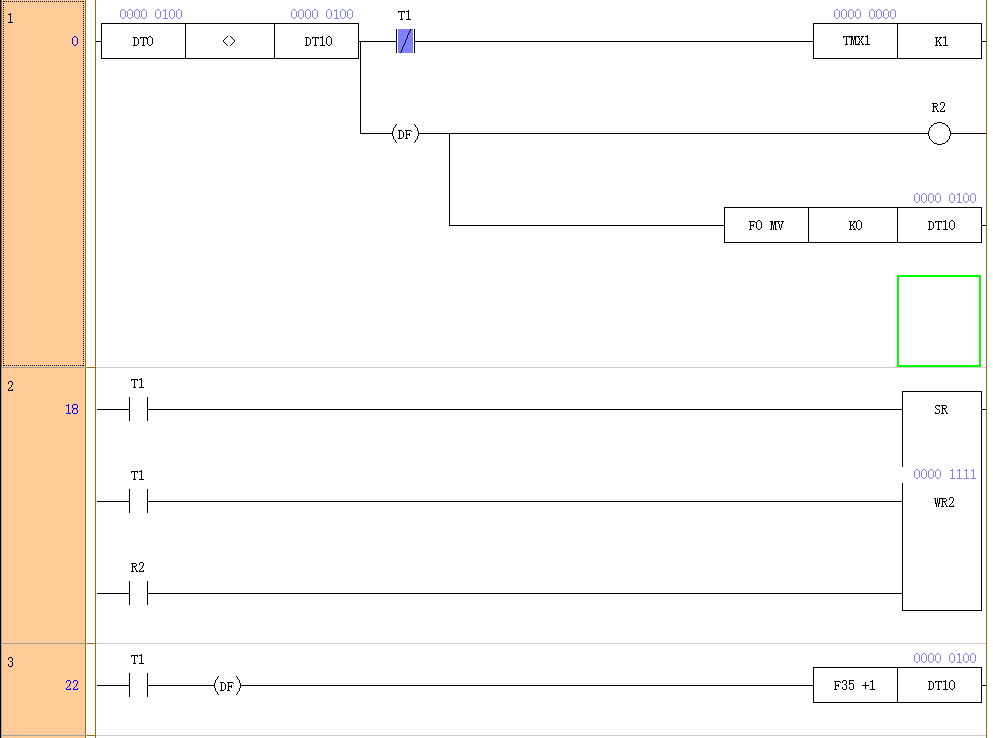

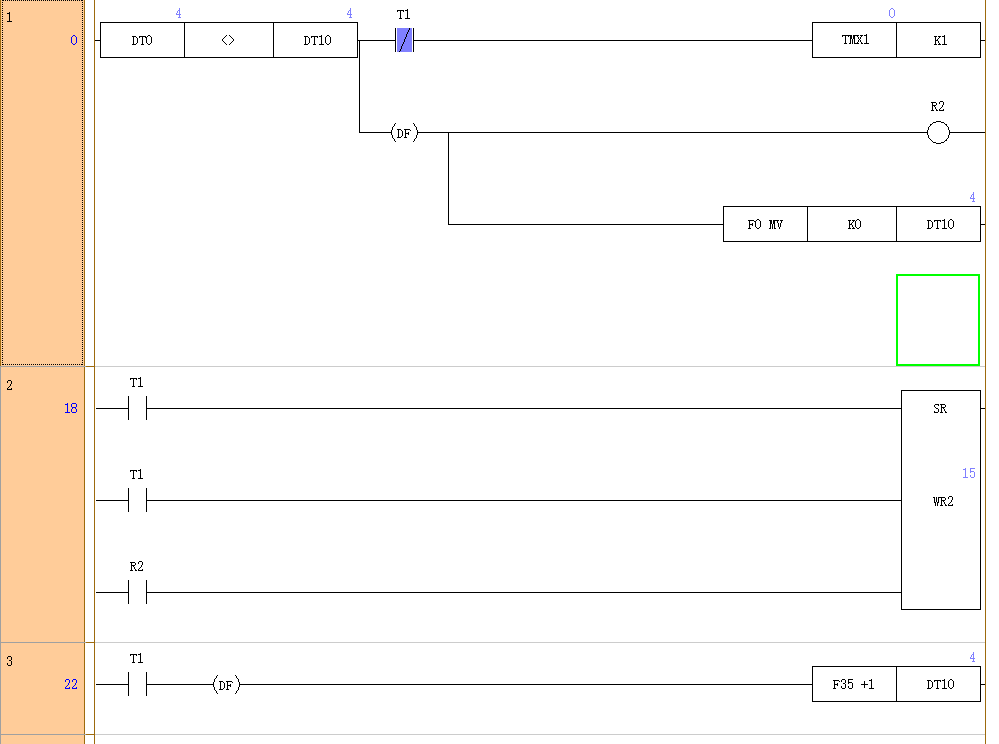

松下的寫法，不知道算不算滿足要求

引用

引用第2樓zmrs163于2023-10-23 08:43發表的  :
D2=2^D0-1

牛逼

臥虎藏龍啊，開眼長見識了

果然程序的盡頭是數學

引用

引用第2樓zmrs163于2023-10-23 08:43發表的  :
D2=2^D0-1

優秀，又學習了。

厲害牛逼啊

根據三菱PLC的指令特性，可以通過以下步驟實現D2低N位置位的需求：

數學原理驗證
公式D2 = 2^D0 -1在數學上是成立的。例如：

當D0=4時，2^4 -1 = 15（二進制00001111），低4位全為1。
當D0=5時，2^5 -1 = 31（二進制00011111），低5位全為1。
三菱PLC實現方法
由于三菱PLC沒有直接的指數運算指令，需通過移位指令或循環乘法實現冪運算：

方法一：使用移位指令（推薦）
若PLC支持以寄存器值作為移位次數，可用以下代碼：
     MOV K1 D10     ; 將1存入臨時寄存器D10[[2]]
     SFL  D10 D0    ; 將D10左移D0次（需確認指令支持寄存器指定次數）[[16]]
     SUB  D10 K1 D2 ; D2 = 2^D0 -1[[8]]
方法二：循環乘法（通用方案）
通過循環實現2的D0次方計算：
     MOV K1 D10     ; 初始化D10=1
     MOV D0 D11     ; 設置循環次數為D0
     LOOP:
     CMP  D11 K0    ; 檢查循環次數是否完成
     JLE  EXIT      ; 若D11≤0則跳轉退出[[12]]
     MUL  D10 K2 D10; D10 *=2（等價于左移1位）[[13]]
     DEC  D11       ; 循環次數減1
     JMP  LOOP      ; 繼續循環
     EXIT:
     SUB  D10 K1 D2 ; D2 = D10 -1[[8]]
注意事項
寄存器位數限制：若D0值較大（如≥16），需使用32位寄存器（如D1:D0組合）避免溢出。
指令兼容性：不同型號PLC支持的指令可能略有差異，需參考具體手冊調整語法。
效率優化：對于固定范圍D0值（如≤16），可預先計算掩碼值并存入表格，通過查表直接讀取

這樣行不行

使用SFR指令應可以3行搞定
初始化0xffff到D0
將目標位數用16相減獲得移位數，比如說sub K16 n D1，n=6時，D1是10
SFR D0 D1，將0xffff右移10位，因?yàn)楦呶谎a(bǔ)0，最終的結果在D0中是6個1

學習一下，高手在民間

引用

引用第2樓zmrs163于2023-10-23 08:43發表的  :
D2=2^D0-1

太強了

引用

引用第2樓zmrs163于2023-10-23 08:43發表的  :
D2=2^D0-1

厲害，學習了。
