引用

引用第8樓淡淡雨季于2024-05-20 20:22發表的  :
寫PLC，應該梯形圖和ST結合，這樣程序才能言簡意賅，便于理解和應用

引用

引用第11樓黑夜的驚駭于2024-05-23 18:00發表的  :
三菱ST比三菱的梯形圖或者FBD好用多了，我個人覺得變量也很容易看，這個主要是習慣問題，習慣了就沒什么。但是三菱ST和CodeSys比，功能還是差得很遠。

引用

引用第15樓zmrs163于2024-05-28 08:38發表的  :

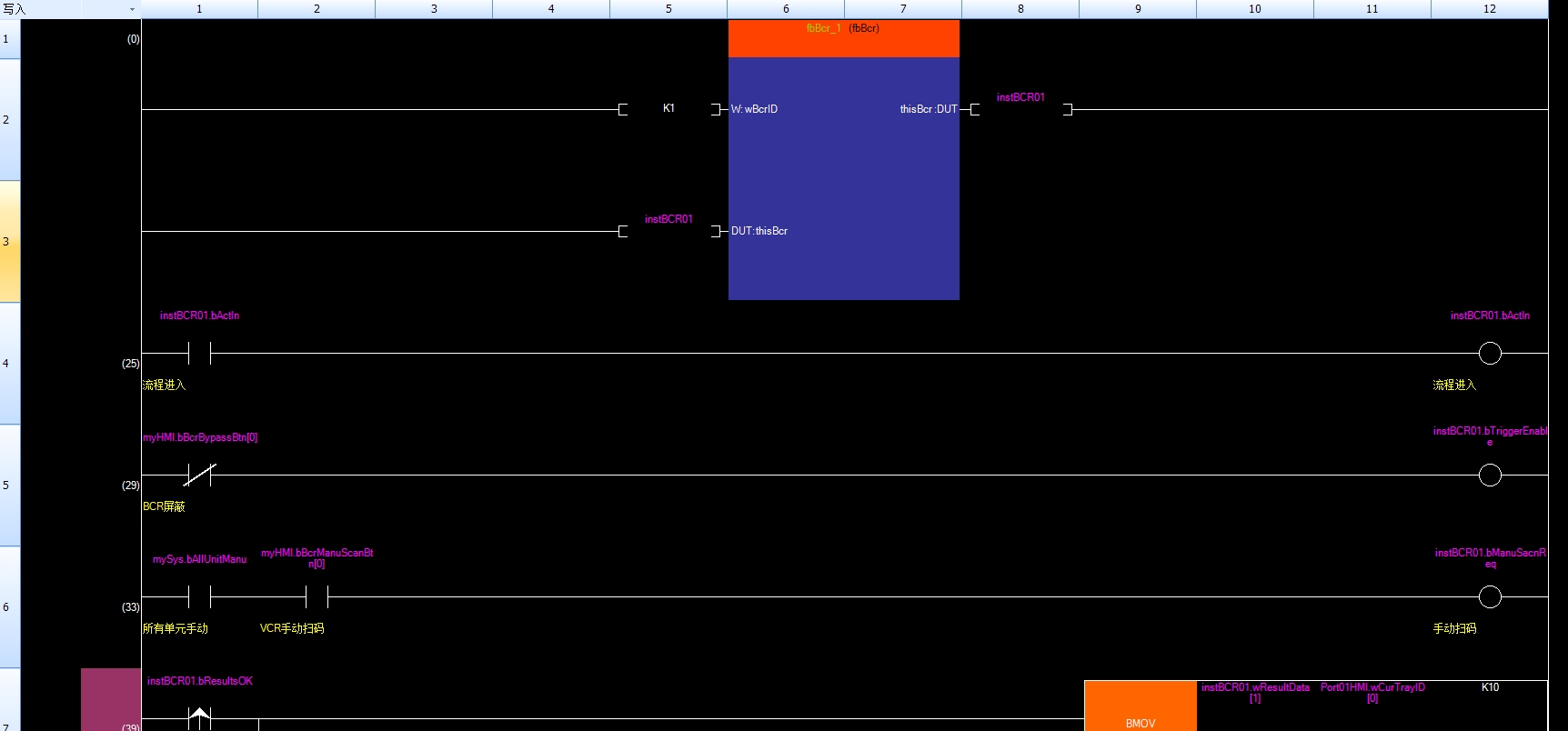

梯形圖里拖FB塊引腳一多占用好大一塊，而且會導致復制粘貼操作失效，很惡心，FBD就更惡心了，除非一開始完全定義好FB的引腳數量，功能，不然加加減減，我感覺我在畫電路板，一半時間在拉線，有強迫癥的更加難受

引用

引用第18樓aorry于2024-06-01 08:50發表的  :
邏輯動作還是用梯形圖好，運算之類可以用ST語言，合理用

引用

引用第16樓ayusecret于2024-05-28 16:46發表的  :

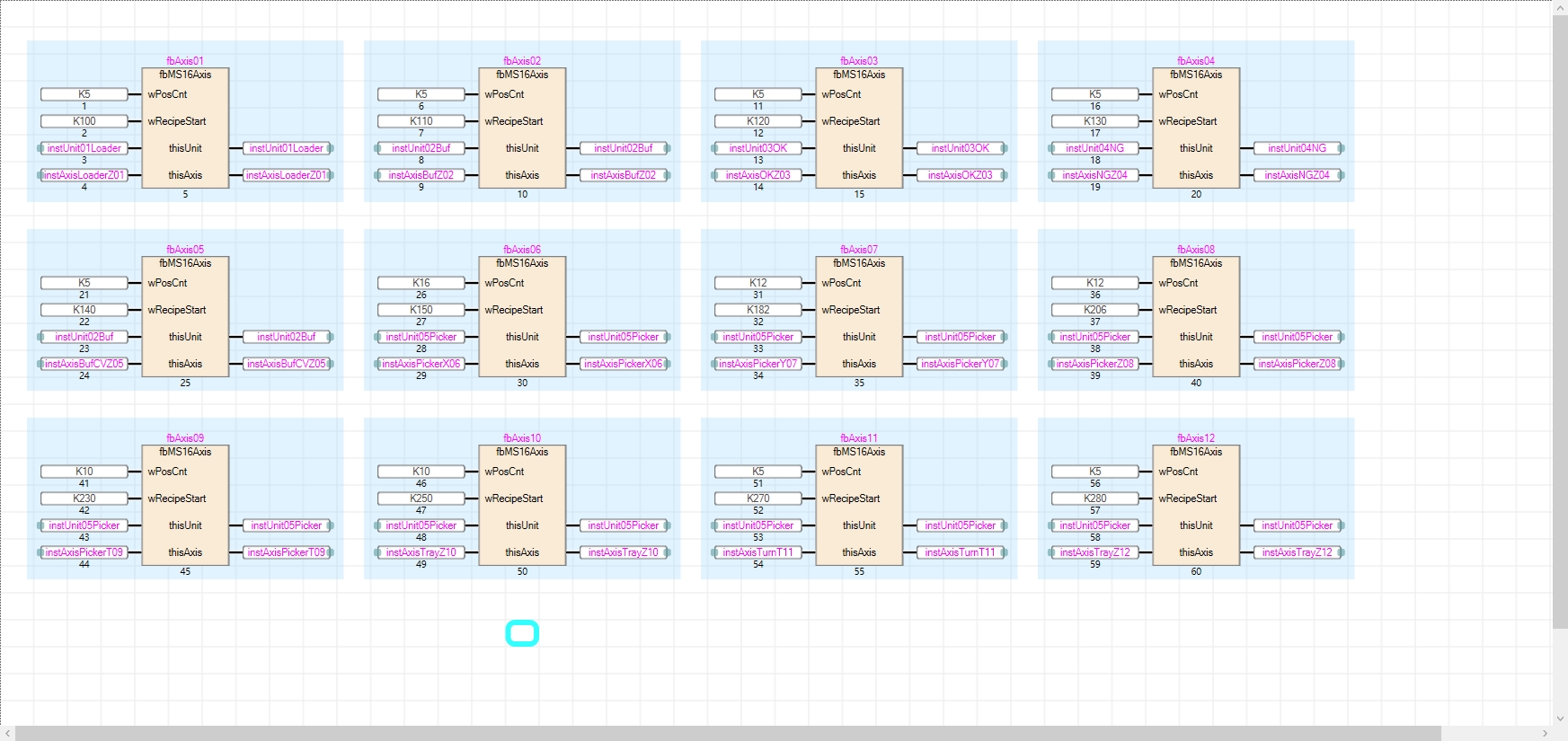

梯形圖放FB塊不必要定太多引腳，傳入結構體去處理為優。FBD的話，放處理的結構體即可，流程還是用梯形圖或ST寫，免得拉太多線，尤其是GX WORK2!

引用

引用第21樓zmrs163于2024-06-05 11:30發表的  :
我上次一開始就是用結構體，后來寫著寫著發現PLC空間不夠了，因為我的結構體里面東西太多了，每一個FB相當于就復制一份，然后我就想拆開吧，不要的數據不要輸入了，最終結果就是拉線拉得慘不忍睹
