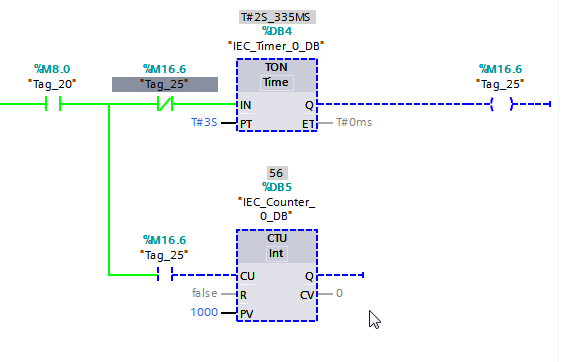

定時器為什么不能觸發計數呢？分析了半天沒弄明白，請大家指教。

你們倒是解釋一下掃描機制��？PLC不是從左到右從上到下嗎？我看了半天，應該是可以觸發的啊。
為什么三菱這么寫都可以？

說掃描機制的，看這里

引用

引用第5樓新人小白，，于2024-05-17 14:51發表的  :

我理解的是，他3s時間到會輸出信號但同時他也會復位也就是變成0秒，這個時候他就沒輸出了，plc掃描從上到下，他先掃到的是復位成0在接通延時

三菱的是咋回事兒呢？

引用

引用第7樓新人小白，，于2024-05-17 14:54發表的  :

我沒用過三菱的不清楚，西門子的就是這個

掃描機制說不通的。你要按照周期來解釋掃描機制。這個程序，計時到3秒，這個周期定時器輸出，那么下面的程序立刻觸發加1，下一周期，從頭開始，定時器計時條件才斷開，定時器OFF，再下一周期，定時器才能由常閉觸點再次觸發啟動計時。你分析的掃描機制，一周期全都把活干完了，這是不對的。

引用

引用第9樓新人小白，，于2024-05-17 14:59發表的  :
我查了一下西門子掃描周期默認是150ms，而三菱的掃描周期在0-100ms，三菱的掃描快會捕捉到輸出，應該是這樣吧

應該不是，掃描機制和時間沒有關系，你就是掃描周期一分鐘（允許的話），也不影響它這樣的工作原理。我懷疑問題出在定時器上，西門子這個定時器可能有什么特殊之處，不是我們理解的那樣。

引用

引用第11樓新人小白，，于2024-05-17 15:10發表的  :

怎么會和時間沒關系呢，掃描周期不就是執行周期嗎，也就是程序從頭執行到尾需要多少時間，假如你1分鐘，你還沒掃描完后面前面根本就接通不了啊

我這么說確實有歧義，這么說吧，掃描周期是毫秒量級的，而你的定時器是秒，千倍的差距。定時器是獨立于掃描周期的。也就是說沒有來不及這種事情，PLC要比你想的快太多了。

引用

引用第13樓holdkcxyz于2024-05-17 15:23發表的  :
定時器的Q分配外部變量

��？能說的再明白一點嗎？

我猜測，西門子的定時器計時達到的本周期是不輸出Timer.Q的，然后下一周輸出Timer.Q，如果按照正序寫，下面的Timer.Q永遠不會觸發。我的猜想，還請大家繼續指導。

自復位定時器適合用于觸發需要周期性發生的動作。通常，將引用定時器位的常閉觸點
放置在定時器指令前面可創建自復位定時器。該定時器網絡通常位于使用該定時器位來
觸發動作的一個或多個依賴型網絡上面。
當定時器時間已到（經過的時間達到預設值）
時，定時器位將在一個掃描周期內為ON，因而可執行由該定時器位控制的依賴型網絡邏
輯。下次執行定時器網絡時，常閉觸點將為OFF，從而復位定時器并清除定時器位。下
次掃描期間，常閉觸點將為ON，因此將重啟定時器。
**********注意***************
創建此類自復位定時器時，請勿將定時器DB 結構的“Q”成員用作該定時器指令前面常閉觸點的參數。而是要使用與該定時器指令的“Q”輸出相連的變量。如果訪問定時器DB 結構的Q 成員，將導致定時器更新，且如果因常閉觸點而更新定時器，該觸點將立即復位該定時器。定時器指令的Q 輸出將在一個掃描周期內不為ON，并且依賴型網絡不會執行。
************************************************

這是西門子論壇上的高手復制的一段手冊上的內容，就是根本原因

如果訪問定時器DB 結構的Q 成員，將導致定時器更新，且如果因常閉觸點而更新定時器，該觸點將立即復位該定時器。定時器指令的Q 輸出將在一個掃描周期內不為ON，并且依賴型網絡不會執行。

我思考了幾天，結論是這是個BUG，我在西門子論壇被人批評，不得不說，這些大公司訓練用戶真有一手，明明是錯的，都有擁護者強行解釋。類似的還有蘋果，訓練用戶真挺厲害。

引用

引用第20樓bnnyygy于2024-05-22 22:05發表的  :
好蛋疼的邏輯。


看感覺程序感覺邏輯是沒問題。

.......
