既然要使用PLC來進行控制，那么與單片機又有什么關系呢？

即使如RKC，富士這樣的溫控儀表，其使用的段也是有限制的，比如RKC為16段，因此，通過PLC來進行程序編輯完全可以。

如果您有用到過富士的SPH系列的PLC，那么其PID功能包中已經包含了這個功能，直接引用就可以了。

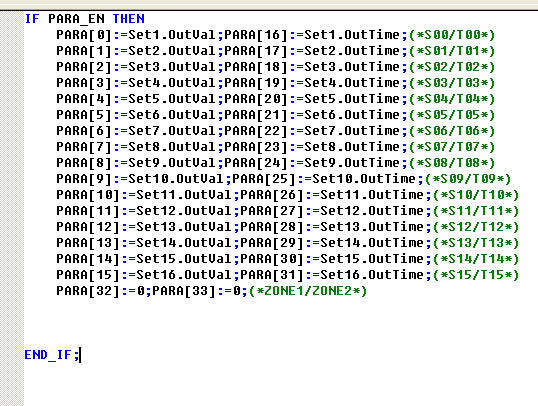

如果您使用其他的PLC來做，要是PLC支持IEC61131編程方式的話，使用ST語言中的Case指令可以輕松對這個功能進行編輯。

如果使用的PLC不支持ST語言（IEC61131）的方式的話，那么通過子程序可以反復利用，減輕相同工程的編程工作量，當然，不再子程序中編寫也沒有什么不可以的。

以上～～

或許先前的表達不能令您明白……

溫控表支持的最大段數為16段，也就是說，在16段中您可以任意組合～～～

但是實際的控制卻遠非那么簡單～～～當您設定為3段時，那么其內部的定時器必定要使用到3個（或者使用類似的功能），第一個定時器為您第一段設定的時間，第二個定時器是您第二段設定的時間+第一段時間……類似一個紅綠燈控制的時序控制這樣一個思路，也正是因?yàn)槿绱耍�因此才�?huì)有段數上的限制。

而這僅僅是時間上的限制，在控制上的限制是根據您設定的輸出，比如，100度時對應的是4000，那么120度對應6000，根據Case指令，根據您設定去對照以劃定輸出。

在實際中，以上僅僅完成了一個分段的輸出，對于控制來說，其還需要使用一些常用的控制方式去完成，比如上述僅僅是一個設定輸出，根據我以往的項目上的應用，一般我會將多段輸出作為后續的PID控制的設定，從而依靠后續PID達到穩定控制。

以上～～

引用

引用第13樓grass7670于2008-10-21 12:43發表的  :
溫度控制器的其實有很多 關鍵是如何將這種思路應用到實際當中

就現在看來，這方面的應用也僅僅限于替換溫控儀而已了。

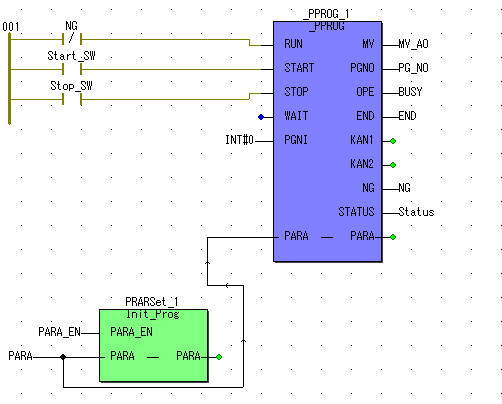

富士的SPH系列PLC提供了非常簡單的庫，因此可以方便的進行調用～～～

對于西門子，也一樣會非常的簡單，西門子和富士師出同門，代碼幾乎可以不作更改的在富士上使用～～～

富士使用的D300Win軟體也是來的德國人之手。

以上～～
