這期我們討論一個實際中常用的例子：到預定時間讓機器停止運轉

有不少人都用過此類招式，大家共同分享一下，都把自己的方法發上來

要求：使用FX2N系列PLC，可以搭配使用觸摸屏，觸摸屏種類不限

獎勵：根據要求上傳圖片，方法有新意者，或者完成要求者均有積分獎勵

如何截圖，上傳，修改尺寸點此 http://bbs.ymmfa.com/read-gktid-13953.html

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

下面我拋磚引玉，發一個落后的：

PLC梯形圖：（顯示倍率 75%）




觸摸屏畫面：（局部畫面）




說明：D8018，D8017，D8016，是PLC內置的實時時鐘，分別對應年，月，日，年的格式為兩位數字

D218，D217，D216是掉電保持的寄存器，可以在觸摸屏的隱藏畫面上修改或者事先在電腦里修改

數值修改為想要停機的時間

D2對應觸摸屏畫面上的“數值輸入”，由于是16位的比較，所以密碼預設置應小于數字32767

M1是“置位”，M2是“清除”，通過觸摸屏按“置位”停機有效果，按“清除”停機無效果

M8034是一個特殊繼電器，作用是所有輸出禁止，此外還可以使用M8037強制STOP

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

為了不讓客戶誤解,用系列號停機,再用生產廠家系列號開機.我們正在用.

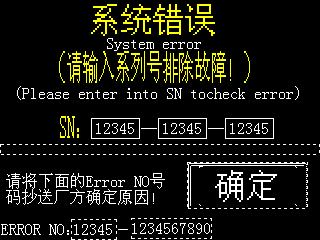

用系列號停機.系列號里包含設定停機時間,只要把錢付清.給他一個系列號即可重新開機,如圖示
