編程電纜有兩根，一根USB/232的已經搞定，另一根232的不知道怎么用（插在電腦上面怎么驅動？）


輸入一端L應該接市電火線吧，N應該接市電零線吧？接地的那個怎么處理？就讓它空著？輸入一頭的COM怎么用？

輸出一頭是不是不再外接電源？有COM1-COM5怎么用？

謝謝


如果大家覺得太初級，給個鏈接也可以

引用

引用第1樓sjm213于2009-03-15 14:43發表的  :
1.  232的不用驅動，可以直接使用；
2. 接線的問題，在PLC隨機包裝盒里有本用戶手冊，對接線描述的已經很清楚了，建議先看一下。

謝謝，“232的不用驅動”是不是說接好以后直接在編程軟件中就可以調用？


接線的問題，我的理解是輸入端接PLC的電源，輸出端只需接驅動線圈的電源，這樣理解對不對？我怕接錯了把機器燒掉了。



誰都有第一次，可否給新手一點耐心？樓上這位，看來你是無師自通的天才。

回樓上幾位，我在淘寶上買的，是廣東佛山的賣家。帶發票帶一根RS232的線和一根USB的線二千二百多。

引用

引用第10樓mqss于2009-03-16 09:56發表的  :
PLC供電電壓是220V，接地可以空著不接
輸入部分COM接-24V電源，也可外接24V電源
輸出COM一般是幾個COM連接在一起用同一種電壓供電驅動輸出設備，
但幾個com口與之對應的輸出是相互獨立的，可以用不同電壓等級供電

引用

引用第8樓songsuan于2009-03-16 05:04發表的  :
1）輸入側的COM是輸入點的負24V，就是負24V通過各種開關接到x0——Xn，2）輸出側的5個COM 是可以接5個不同的電壓，通過輸出Y來控制不同電壓等級的電器，也可以把ＣＯＭ１，２，３，４，５聯起來控制一種電壓，

謝謝。


輸入部分既有220V的交流接線端子，又有24V的直流接線端子
我可不可以這樣理解：用其中的一種電壓供電即可？

又或者兩個電壓都是必需的，我還要找一個24V的直流電源？

謝謝。

“24V 是PLC向外供電的直流。”這個“外”指的是什么？是不是擴展模塊？是不是我不用擴展模塊就不用理會？

引用

引用第17樓lw1796于2009-03-17 10:29發表的  :
      作為入門練習，樓主完全可以只買一個300元左右的FX2-40MR二手機子，配個通信電纜和下載個編程軟件。

我是一所中職學校的專業老師，學校要在電工專業開PLC這門課，而現在沒一個人懂，就我有點拖動基礎，就先買一個回來研究一下啦。

再次感謝大家。

基本上關于輸入部分已經清楚了。

還有一個問題是與電腦相連時要不是把輸入接電？

哈哈，我很菜。


再問個問題，跟電腦連接時PLC要不要接電源？

引用

引用第27樓lw1796于2009-03-19 11:12發表的  :


       通信電纜插好就OK了。

謝謝。是不是不管是RS232電纜還是USB/232電纜都不需要接電源？


還有個問題，如果電源火線和零線接反了有什么后果？

大哥，這個暈字打得挺累的，能告訴我問題的答案嗎？

謝謝。

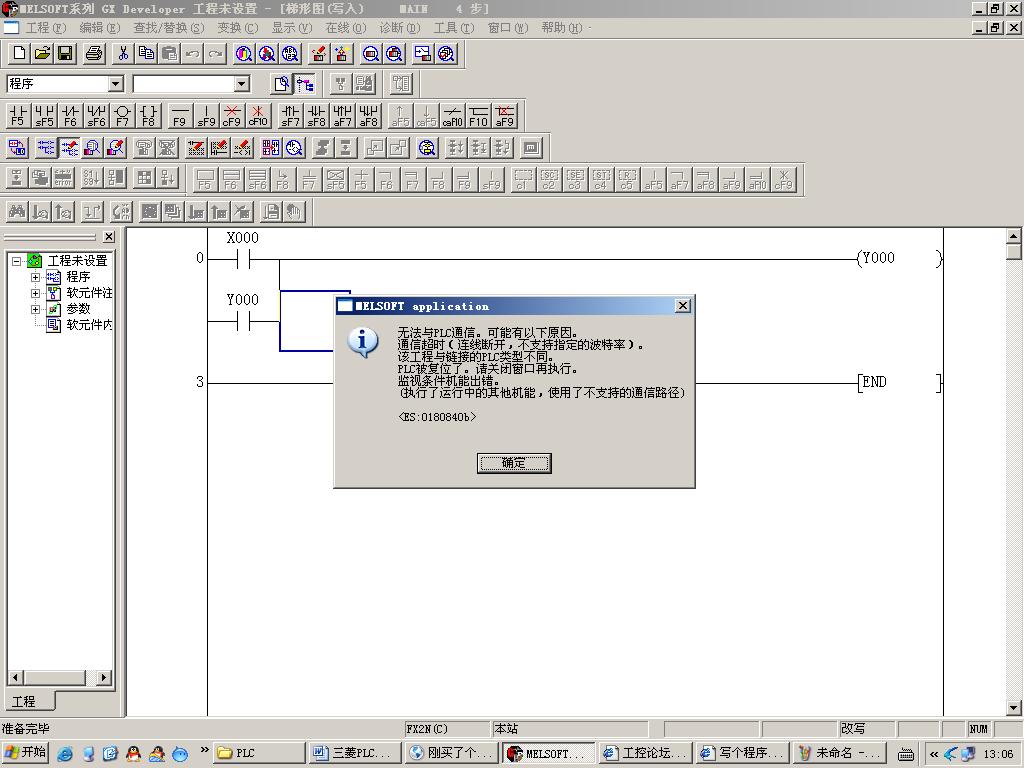

可是我用232電纜連好了以后在編程軟件中選“在線"-P"LC寫入"怎么是這樣？
