回551樓:
如果通訊沒有問題.我認為是你在組態MP270屏?xí)r沒有做好,和PLC沒有關系,理由是你的下機在線工作正常.
可能是地址錯誤或者和使用的其它地址有沖突,如果全部都是顯示0(這里樓主沒有說明是什么具體內容為0,是指速度嗎?這是我猜想的.)重新啟動屏試試.還有你在線模擬一下屏試試.看是否正常.

回496樓問題:首先你的SM0.1用法不妥;原因:是它只是上電一次刷新.我認為使用SM0.0比較合適.還有你在第7段落中使用二個輸出不對.你編譯后會發現有錯誤報警;原理:將記數器功能寫到第8段落中去.其他你就自己練著寫吧,還有你的邏輯我感覺有點亂.應該是執行一步后把前面的復位掉.
這種方式我認為不提倡.請?jiān)囍�用指令寫�?移位指令等等
對不起！我一時馬虎沒有看清楚就回答了錯誤的信息。SM0.0是CPU常ON.SM0.1是CPU掃秒一次刷新的。特此向496樓說聲對不起。

應該是公母是1對1的連接方式.針腳上不是有腳號嗎?按圖連接確認焊接正確后,應該沒有問題的.

回560樓的朋友,是你的誠心感動了我.但因?yàn)槲宜�平有�?不能把你的問題表訴的十分清楚.
具體步驟:編程的思路.
1: 初始化功能值.(即復位數值;刷新數值)
2: 編寫輸入地址值及數值的換算過程.
3: 通過實際需要的液位做相關比較后輸出執行.(使用比較指令,其結果做相關輸出).

回605樓朋友:
S7 200仿真具體使用:
1:打開STEP7microWIN SP_軟件編輯用戶程序,編譯通過后.
2:點擊工具欄文件按鈕,下拉菜單中找到導出,點擊后,選擇文件存放途徑,c/;d/;e/;f/.任意位置.文件以.awl的形式存放.確認.
3:打開仿真軟件,在工具欄中找到programa按鈕,點擊,在下拉采單中選擇cargar按鈕,點擊.
4:確認點擊aceptar(選擇文件存放途徑;找到剛才的.awl 文件,雙擊確認.
5:在工具欄中點擊run程序即可仿真了.

回607樓朋友:
你存放程序庫文件以什么形式.應該是以awl未的.

回612樓:
這個是PLC的硬件問題,我沒有實際修理經驗,望向西門子客服咨詢了.

回614樓:
如果需要在反吹空氣2分鐘時不傳送數據的話,你只需要在這個時間段中停止數據的傳送和計算即可,之于采樣精確性問題,我認為需要多次采樣取平均值的方法;或者找一個比較理想的工藝,再計算這個采樣值可能比較好些.

回617樓:
關于模擬量編程問題,讓我確實不能用一二句話描述出來!站上可以找到好多學習資料.
一般輸入的表示是AIW;輸出的表示是AQW,不論0-10V;4-20mA等的輸入都將轉換為32000值進行計算.同時輸出也是這樣的.

回622樓問題:
推兼:屏用WinCCflexible2007軟件可以打開;修改.通訊用以態網方式,就是8芯網線.當然你可以用其它方式進行.

回625樓:
呵呵.不好意思看錯了,TP-177Micro屏不能用以態網方式的,只能用PPI方式,只要在屏上設置PPI模式;波特率,確認OK后,回到傳送模式,PC機的編程軟件中同樣設置為PPI模式;同樣的波特率,即可.但是必須排除你編的用戶程序沒有報警的存在.
還是說說:那個線可以是西門子的原裝PPI線,上次我傳TP177A就是用自己做的PPI線也可以傳送.我認為你的西門子STEP7200PLC編程線是可以使用的.
編程軟件首推WinCCflexible2007站上有下載連接.
就是你要讀取屏里面的程序,可能有點困難,第一,需要有原程序.這條對于你現在等于沒有用.第二,在原下載程序時可能沒有選擇回傳.還有需要卡CF/SD,因?yàn)槲鏖T子屏的程序只能作鏡像備份,而不能讀取原程序.

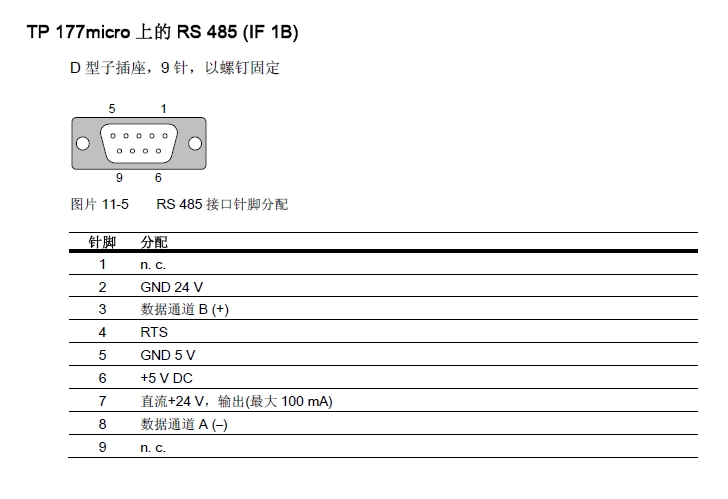

找到TP-177Micro的通訊管腳定義.
