引用

引用第22樓wsir123于2011-01-17 08:58發表的  :

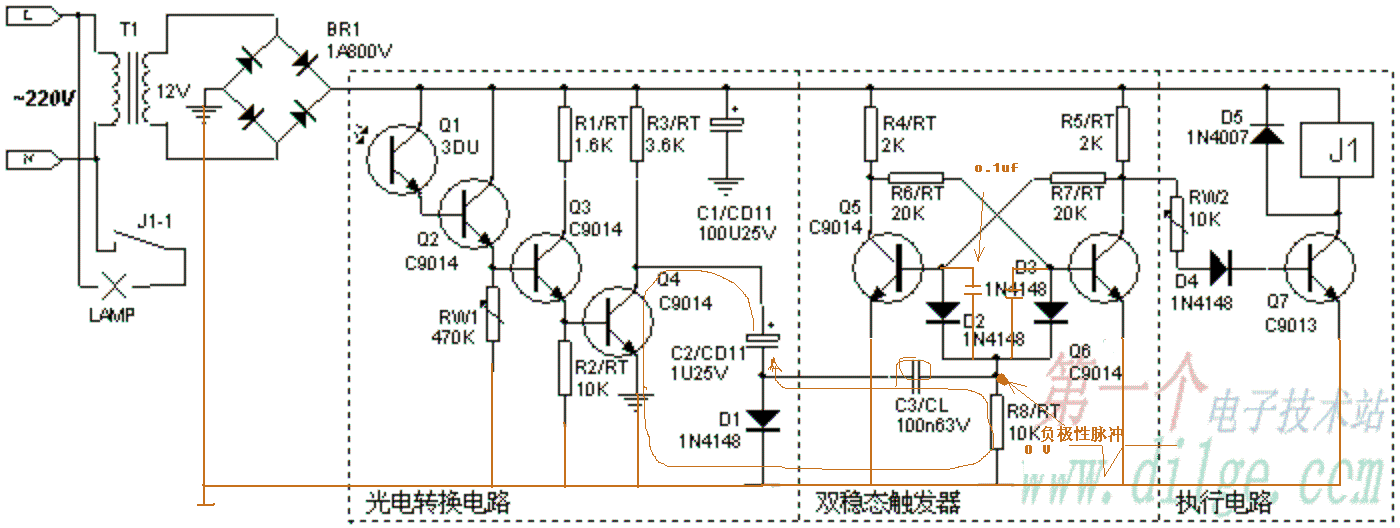

樓主根據這個圖的原理把你的雙穩態電路部分改下，再給個負脈沖試試？
[attachment=54311]

引用

引用第26樓風流過客flgk于2011-01-18 12:55發表的  :
諸位，如何才能制造一負脈沖啊？同一電路中最低電壓0V.

引用

引用第31樓風流過客flgk于2011-01-19 20:55發表的 :

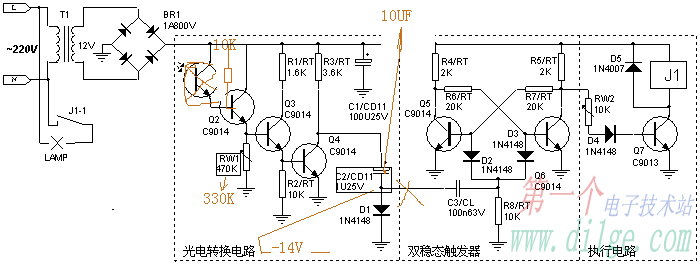

謝謝工控學子的多次指點我把光電電路和雙穩態電路分離開，把光敏電阻用10K電阻替代。并把10K電阻的正電源端懸空以作碰觸。C2換為10UF.未觸發時，C2與D1中間和地之間的電壓為幾毫伏，觸發時電壓為—14V，（RW1調至330K），沒試驗幾次Q4燒毀，換新后，再試驗，幾次，Q4不觸發，因下班，未及查明原因 [attachment=54474]

引用

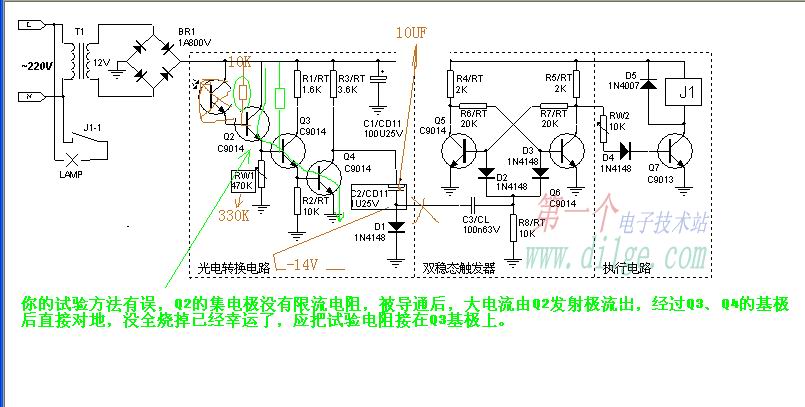

引用第33樓工控學子于2011-01-19 21:39發表的  :
你的試驗方法有誤。
