我準備編個程序，PLC用FX2N的，現在遇到個小難題了,是這樣的溫控器一開始啟動就要控制4組加熱管，比如加熱到60度，就退出兩組，然后溫控器就控制剩下的兩組，退出的兩組就不受溫控器控制了，也就是說不管溫控器到了多少度，退出的那兩組都不受溫控控制，除了把機器關了，再啟動時另外兩組才重新投入。我也是剛開始學編程，這個程序我想了一天了也沒有編出來，請朋友們指點一下？我想到了，謝謝朋友們提醒

這個很簡單的呀

請指教，

引用

引用第1樓北人股份于2012-05-30 17:51發表的  :
這個很簡單的呀

請指教

用一個比較指令，試一下

最好有程序圖就好了

溫度一到60就輸出一個信號斷開兩組的接觸器，這樣行嗎？

引用

引用第6樓k78047489于2012-05-30 19:15發表的  :
溫度一到60就輸出一個信號斷開兩組的接觸器，這樣行嗎？

哥們，我的目的是開機打開加熱，4組加熱管同時工作，等加熱到了設定值就退出兩組，因為溫控器有個上限值和下限值，比如上限60，下限50，加熱到了60停，溫度低了50馬上就加熱，這時退出的兩組就不受溫控器工作了，剩下的兩組就跟著溫控器的工作，要是溫度60就輸出一個信號斷開兩組的接觸器，那么到50度那不又跟著工作了嗎？

溫度一到60就輸出一個信號斷開兩組的接觸器,搞一個SET置位指令，沒有復位指令，就可以滿足你的要求，真的非常簡單，可能樓主真的沒有搞過，表示理解

是啊！用set和rst指令在開機的時候用m8002復位！等溫度到了60度就置位，其實不難的！同樣是學習plc的新手！

學習了

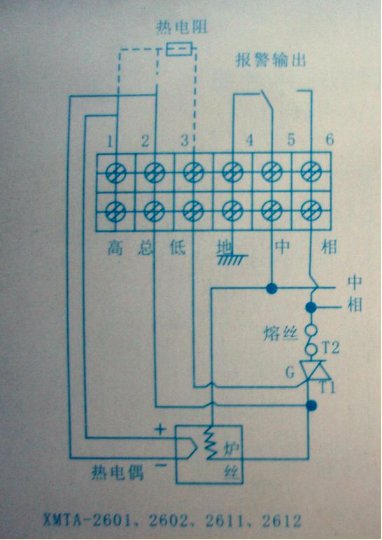

用什么溫控器？如果是這種類型接線方式的溫控器，那么程序很好寫。

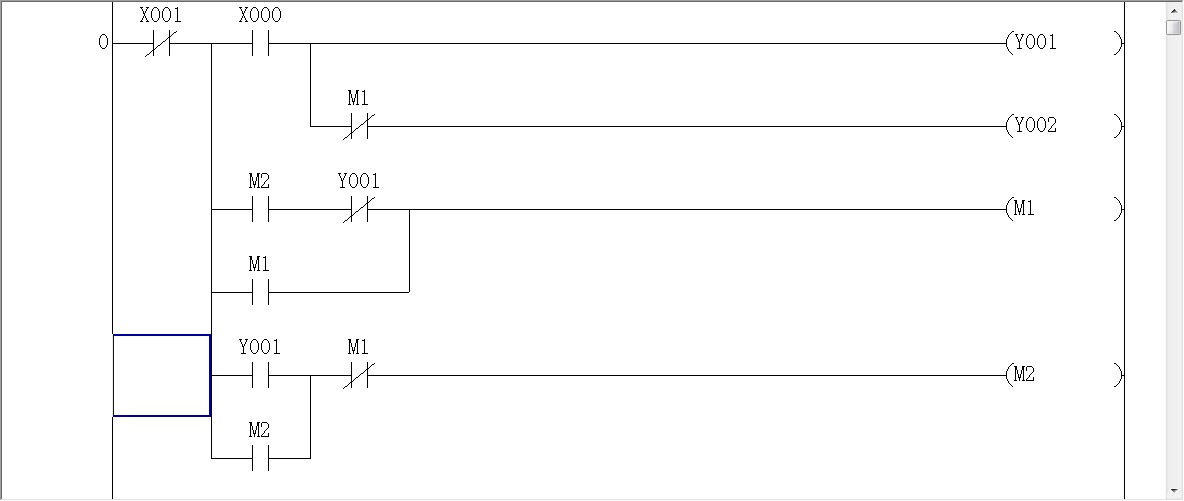

分二組，一組溫控器輸出點（圖片上應該是 總 和 低 二個接點）接到PLC 輸入點比如：X0，由X0  直接控制
另一組用一個PLC內部輔助觸點，比如M1置位， 溫度到了后，就復位，復位后，不再受 X0 控制，你自己好好想想吧。
