百度了很久,找不到好象正確的答案
我接觸的是臺達A2系列伺服,接收脈沖時有3種模式
1  AB相脈沖列
2  正轉脈沖列及逆轉脈沖列
3  脈沖列+符號

問題一:目前我只看懂了第3種模式,就是通常說的集電極開路輸出吧,另外兩種就看不懂哪種是差分了
問題二:我用西門子224XP發出來的脈沖是那種類型的脈沖呢,我用表量過有12V不懂啊

糾結了很久這兩個問題,特來請教,QQQ

我們一般用第三種

AB相脈沖是以編碼器型式輸入的也就是AB兩相脈沖相差90度以90度的位置關系確定方向,正負脈沖是以高低電平型式,這些在伺服器或者皮里抽肉手冊中都有說過

224XP是發射極輸出的....高電平有效..集電極輸出的有點貴,低電平有效....

1  AB相脈沖列
2  正轉脈沖列及逆轉脈沖列
這兩種模式,哪一種是差分輸出啊?有什么區別

差分輸出是電子方面的說法，看說明書就有說明的

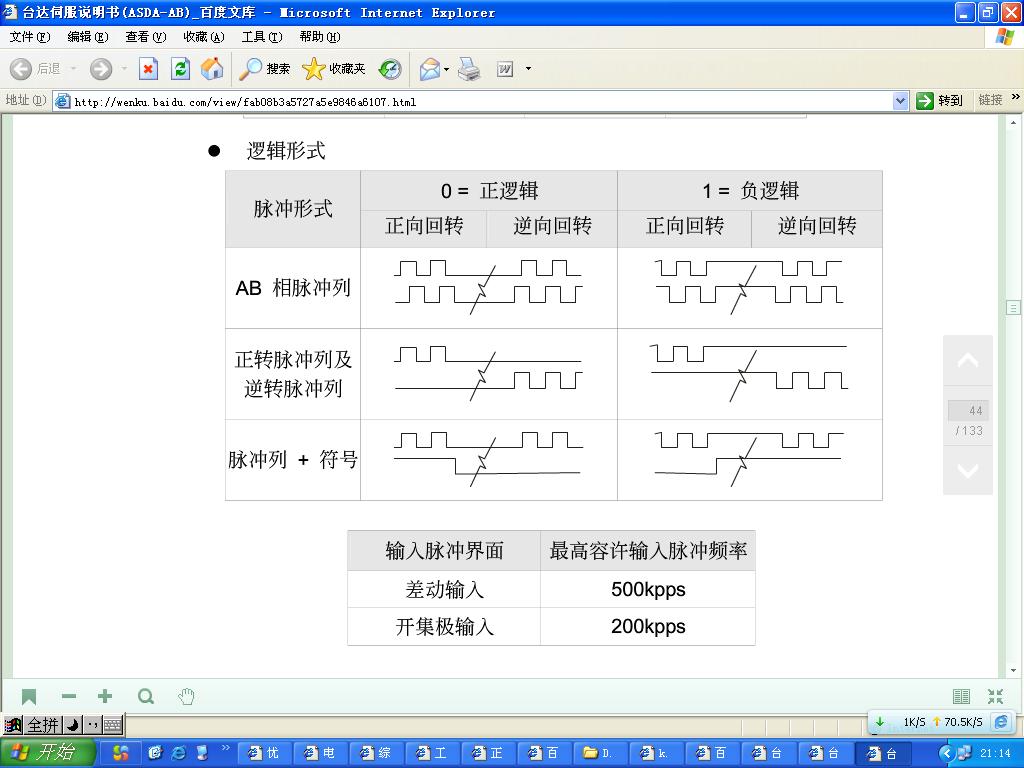

我還是上一張圖片吧,這樣好象更好直接解決問題

圖片上AB相和正逆脈沖列輸出,哪種才是差分輸出,是需要5V還是24V呢

學習學習。
