請問下大家這DDRVA控制步進電機正轉時候有位置脈沖！反轉沒位置脈沖《不驅動自動找原點》就能自動回到原點初始位置！
  后面我用的DPLSR控制就不解了！我驅動M23就是步進正轉！<這是有位置脈沖的D134>反轉我是用M22控制但是我發現根本回不到原點初始位置！
  我就想問大家 用DPLSR控制步進電機原點位置出去！在返回到原點位置能像DDRVA指令那樣回到原點初始位置！
因?yàn)槲铱刂撇竭M(jìn)電機是循環的！就是正轉一次位置是A  再回來原點等待條件難后再正轉位置到B  再回來原點等待條件  這樣類推循環的
  現在就是回原點高埗明白！求告知  如果看圖片我說的不清楚的話 我可以傳程序給你看看!急急急啊！

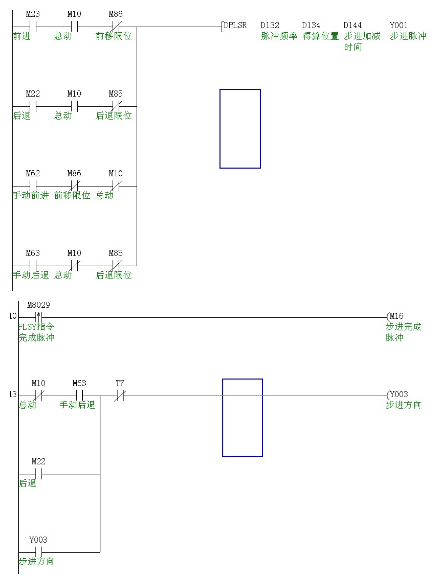

上面的DPLSR指令控制圖片有點小看不清楚！這個清晰些

天氣冷了高手們都不愿意伸手動鼠標嗎？

沒人看嗎？我剛剛想了下 實在步不行我就打算把正轉位置脈沖傳到反轉位置脈沖去！這樣就實現了每次正轉多少反轉多少！可是還有一個問題就是手動模式！！手動摸索要求回原點位置！我沒做原點搜索指令！這是1S機

這個不難，關鍵是思路，把程序發上來我看看。
手動JOG最好用相對定位指令。

引用

引用第4樓銘杰工控于2013-11-05 16:42發表的  :
這個不難，關鍵是思路，把程序發上來我看看。
手動JOG最好用相對定位指令。

我們QQ交流吧  這論壇好慢都沒人看

程序在此

http://www.ncfca.cn/read.php?tid=1441087&page=1#1503501
看看我的這個回帖，這個是FX3G的PLC

自動運行時使用絕對定位 手動JOG時用相對定位，這樣可以讀取當前脈沖數作為當前位置
這樣復位就很容易

對三菱定位我也是不是很了解啊，學習啊

引用

引用第7樓銘杰工控于2013-11-05 18:07發表的  :
http://www.ncfca.cn/read.php?tid=1441087&page=1#1503501
看看我的這個回帖，這個是FX3G的PLC

相對定位我知道！我是用的FX1S機做的程序！3U機的  相對定位 跟絕對定位是不是只要位置脈沖是負數就能回原點
