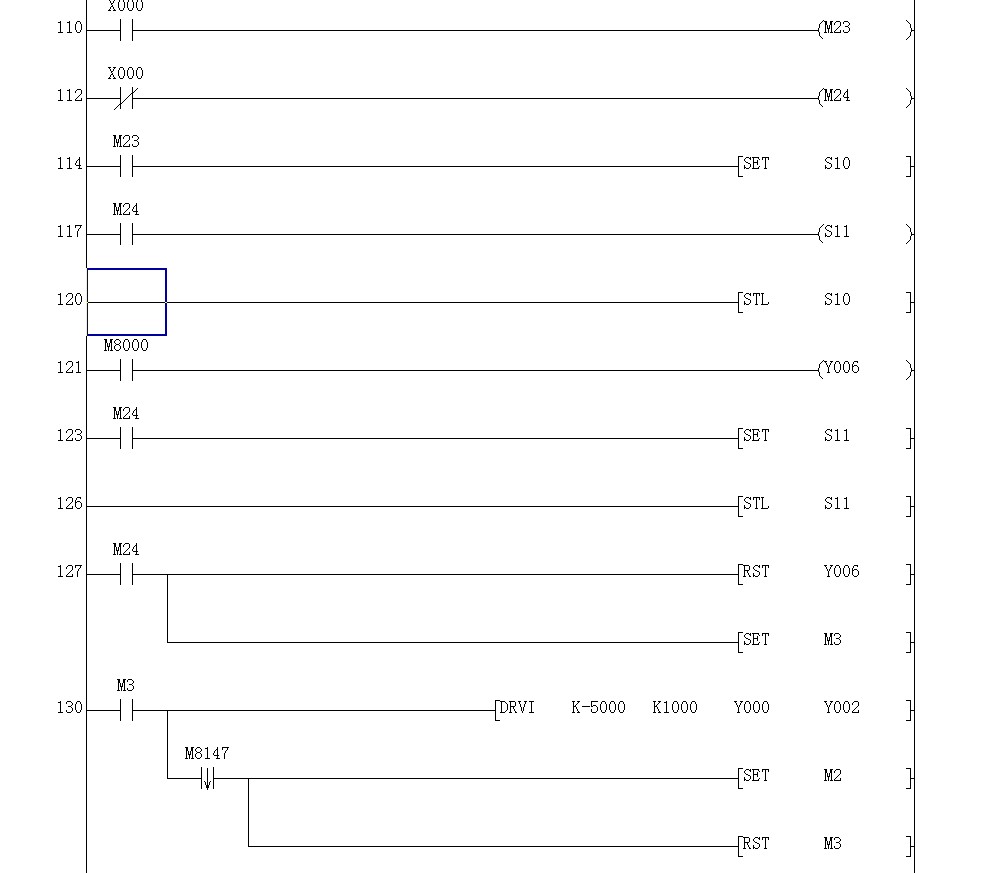

寫了一段程序，運行后發現，沒有按照自己想的運行，一直想不明白，特來求助

x0為限位開關，用的常閉點，y6為小車。我本意是這樣的：開機看小車在不在上限位，在的話執行130步，不在的話，y6輸出讓小車走到上限位，在執行130，運行時發現不管在不在上限位，小車不動作，直接執行130步，改了半天無解。

liulungao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 229 點
下載積分: 8363 分
在線時間: 80(小時)
注冊時間: 2010-04-10
最后登錄: 2019-05-13
查看liulungao的主題 / 回貼

1樓發表于: 2013-11-27 19:55

只看該作者 | 小中大

是不是 M8000 直接驅動了 Y6 呀
運行130 步要M3 導通才能運行

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 613(小時)
注冊時間: 2009-09-13
最后登錄: 2025-08-28
查看meipingboy的主題 / 回貼

2樓發表于: 2013-11-27 20:19

只看該作者 | 小中大

不懂步進程序，別用 SET S10
直接用傳統編程方法編寫： SET Y6

活到老學到老：還有 8 分沒學到

依然愛你

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 37 個
工控威望: 185 點
下載積分: 752 分
在線時間: 43(小時)
注冊時間: 2013-06-10
最后登錄: 2014-11-02
查看依然愛你的主題 / 回貼

3樓發表于: 2013-11-27 20:34

只看該作者 | 小中大

引用
引用第2樓meipingboy于2013-11-27 20:19發表的  :
[attachment=115098]
不懂步進程序，別用        SET S10
直接用傳統編程方法編寫：  SET Y6

我是用sfc，這圖是轉的，我是真不懂見笑

edpncn

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 128 點
下載積分: 1405 分
在線時間: 4(小時)
注冊時間: 2013-11-27
最后登錄: 2017-04-02
查看edpncn的主題 / 回貼

4樓發表于: 2013-11-28 13:55

只看該作者 | 小中大

1.小車不在限位，X0不通，M24置位，M3置位步進工作，Y6復位（雖然一開機M8000置位Y6. 但是復位優先Y6不工作小車不動）
2. 小車在限位，M23置位，S10工作STL步進工作。所以小車在不在限位，步進工作。

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2001 個
工控威望: 7826 點
下載積分: 71662 分
在線時間: 761(小時)
注冊時間: 2008-01-07
最后登錄: 2025-09-02
查看和諧共贏的主題 / 回貼

5樓發表于: 2013-11-28 18:27

只看該作者 | 小中大

你看看117步和123步

tzhihao6

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 204 點
下載積分: 959 分
在線時間: 90(小時)
注冊時間: 2013-06-09
最后登錄: 2025-04-08
查看tzhihao6的主題 / 回貼

6樓發表于: 2013-11-28 18:51

只看該作者 | 小中大

1.小車不在限位，X0不通，M24置位，M3置位步進工作，Y6復位（雖然一開機M8000置位Y6. 但是復位優先Y6不工作小車不動）
2. 小車在限位，M23置位，S10工作STL步進工作。所以小車在不在限位，步進工作。

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 613(小時)
注冊時間: 2009-09-13
最后登錄: 2025-08-28
查看meipingboy的主題 / 回貼

7樓發表于: 2013-11-28 19:04

只看該作者 | 小中大

你上面的梯形圖轉不了SFC
直接跳到你所謂的130步，那么應該是：

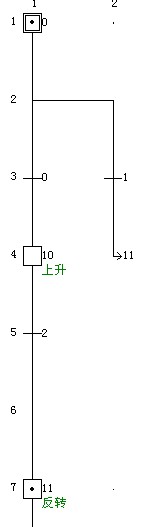

圖片中，“1 ”條件滿足了，直接跳到 “塊11” 去了。這個直接連機檢測很方便的。

活到老學到老：還有 8 分沒學到

依然愛你

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 37 個
工控威望: 185 點
下載積分: 752 分
在線時間: 43(小時)
注冊時間: 2013-06-10
最后登錄: 2014-11-02
查看依然愛你的主題 / 回貼

8樓發表于: 2013-11-28 22:06

只看該作者 | 小中大

謝謝各位，m23閉合，小車不在上限位，m24閉合，已在上限位，
現在是開機，塊11動作，不管小車在任何位置
準備換個思路

qrklove

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-09-01
查看qrklove的主題 / 回貼

9樓發表于: 2013-11-29 10:42

只看該作者 | 小中大

現實中俺沒見過用步進狀態圖的方式來寫程序

小木木

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 125 點
下載積分: 612 分
在線時間: 0(小時)
注冊時間: 2013-11-29
最后登錄: 2013-11-29
查看小木木的主題 / 回貼

10樓發表于: 2013-11-29 16:46

只看該作者 | 小中大

不懂。。。。。。。

shuai3982

二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 871 個
工控威望: 1032 點
下載積分: 15648 分
在線時間: 343(小時)
注冊時間: 2010-07-16
最后登錄: 2025-07-28
查看shuai3982的主題 / 回貼

11樓發表于: 2013-11-29 17:50

只看該作者 | 小中大

你思路不對吧，現在好像是開機M8000 OUT Y6？直接驅動了，沒有斷開吖
