        大不列顛不癲
        大不列顛不癲
        級別: 探索解密
        精華主題: 0
        發帖數量: 16 個
        工控威望: 136 點
        下載積分: 4353 分
        在線時間: 53(小時)
        注冊時間: 2014-06-05
        最后登錄: 2025-06-03
        查看大不列顛不癲的 主題 / 回貼
        樓主  發表于: 2019-11-22 17:05
        1:三菱PLC               FX3U-64M
        2:英威騰變頻器       GD35-45G-HIF    閉環矢量控制模式    2500脈沖絕對值編碼器
        3:主機變頻器是通過PLC模擬量模塊給變頻器發送模擬量,從機變頻器走的是主機編碼器分頻的脈沖串

        問題1:啟動的時候主機和從機不同步,會發生過沖現象(給定30m/min,主機從機都會超過30,再慢慢穩定下來)
               2:在加減速過程中各軸速度波動很大
        lch8478
        級別: 略有小成
        精華主題: 0
        發帖數量: 331 個
        工控威望: 429 點
        下載積分: 1280 分
        在線時間: 274(小時)
        注冊時間: 2016-07-13
        最后登錄: 2025-08-25
        查看lch8478的 主題 / 回貼
        1樓  發表于: 2019-11-22 17:54
        首先你要看主機和從機耦合方式,是剛性連接還是柔性連接,然后再確定控制方案
        大不列顛不癲
        大不列顛不癲
        級別: 探索解密
        精華主題: 0
        發帖數量: 16 個
        工控威望: 136 點
        下載積分: 4353 分
        在線時間: 53(小時)
        注冊時間: 2014-06-05
        最后登錄: 2025-06-03
        查看大不列顛不癲的 主題 / 回貼
        2樓  發表于: 2019-11-29 21:08
        引用
        引用第1樓lch8478于2019-11-22 17:54發表的  :
        首先你要看主機和從機耦合方式,是剛性連接還是柔性連接,然后再確定控制方案

        剛性連接,電機軸直連萬向聯軸器帶負載輥
        wqing
        向同行們學習!
        級別: 略有小成
        精華主題: 0
        發帖數量: 282 個
        工控威望: 460 點
        下載積分: 96713 分
        在線時間: 627(小時)
        注冊時間: 2008-10-08
        最后登錄: 2025-08-11
        查看wqing的 主題 / 回貼
        3樓  發表于: 2019-11-30 14:42
        這樣控制精度不行的,功率不大的話,考慮換用伺服控制
        kyy80
        態度決定一切``````
        級別: 工控俠客
        精華主題: 0
        發帖數量: 1235 個
        工控威望: 3506 點
        下載積分: 4423 分
        在線時間: 1993(小時)
        注冊時間: 2008-02-17
        最后登錄: 2025-08-29
        查看kyy80的 主題 / 回貼
        4樓  發表于: 2019-11-30 18:13
        如果是兩個電機是硬連接。。從機不要用位置模式。。用力矩模式。。如果不是硬接而需要位置同步的話,,買個運動控制器吧,,虛擬主軸,兩個變頻器從軸用位置模式。
        大不列顛不癲
        大不列顛不癲
        級別: 探索解密
        精華主題: 0
        發帖數量: 16 個
        工控威望: 136 點
        下載積分: 4353 分
        在線時間: 53(小時)
        注冊時間: 2014-06-05
        最后登錄: 2025-06-03
        查看大不列顛不癲的 主題 / 回貼
        5樓  發表于: 2019-11-30 21:56
        引用
        引用第3樓wqing于2019-11-30 14:42發表的  :
        這樣控制精度不行的,功率不大的話,考慮換用伺服控制

        電機是一個30千瓦,一個23千瓦,變頻器都用45千瓦的
        大不列顛不癲
        大不列顛不癲
        級別: 探索解密
        精華主題: 0
        發帖數量: 16 個
        工控威望: 136 點
        下載積分: 4353 分
        在線時間: 53(小時)
        注冊時間: 2014-06-05
        最后登錄: 2025-06-03
        查看大不列顛不癲的 主題 / 回貼
        6樓  發表于: 2019-11-30 21:58
        引用
        引用第4樓kyy80于2019-11-30 18:13發表的  :
        如果是兩個電機是硬連接。。從機不要用位置模式。。用力矩模式。。如果不是硬接而需要位置同步的話,,買個運動控制器吧,,虛擬主軸,兩個變頻器從軸用位置模式。

        從機用的速度模式,從機試過位置,但是這樣的話,從機波動會更大,啟停時波動更大
        kyy80
        態度決定一切``````
        級別: 工控俠客
        精華主題: 0
        發帖數量: 1235 個
        工控威望: 3506 點
        下載積分: 4423 分
        在線時間: 1993(小時)
        注冊時間: 2008-02-17
        最后登錄: 2025-08-29
        查看kyy80的 主題 / 回貼
        7樓  發表于: 2019-12-01 11:08
        你究竟是兩個硬接的電機速度同步還是位置同步?
        lch8478
        級別: 略有小成
        精華主題: 0
        發帖數量: 331 個
        工控威望: 429 點
        下載積分: 1280 分
        在線時間: 274(小時)
        注冊時間: 2016-07-13
        最后登錄: 2025-08-25
        查看lch8478的 主題 / 回貼
        8樓  發表于: 2019-12-01 20:06
        引用
        引用第2樓大不列顛不癲于2019-11-29 21:08發表的  :

        剛性連接,電機軸直連萬向聯軸器帶負載輥

        剛性連接這樣控制不行,從機應該工作于轉矩模式。剛性主從機都工作在速度模式要打架。
        大不列顛不癲
        大不列顛不癲
        級別: 探索解密
        精華主題: 0
        發帖數量: 16 個
        工控威望: 136 點
        下載積分: 4353 分
        在線時間: 53(小時)
        注冊時間: 2014-06-05
        最后登錄: 2025-06-03
        查看大不列顛不癲的 主題 / 回貼
        9樓  發表于: 2019-12-01 20:54
        引用
        引用第7樓kyy80于2019-12-01 11:08發表的  :
        你究竟是兩個硬接的電機速度同步還是位置同步?

        con從機和主機走的都是   “‘”“”’‘’”“”閉環矢量控制時的速度控制
        大不列顛不癲
        大不列顛不癲
        級別: 探索解密
        精華主題: 0
        發帖數量: 16 個
        工控威望: 136 點
        下載積分: 4353 分
        在線時間: 53(小時)
        注冊時間: 2014-06-05
        最后登錄: 2025-06-03
        查看大不列顛不癲的 主題 / 回貼
        10樓  發表于: 2019-12-01 21:00
        引用
        引用第8樓lch8478于2019-12-01 20:06發表的  :

        剛性連接這樣控制不行,從機應該工作于轉矩模式。剛性主從機都工作在速度模式要打架。

        打架?麻煩指導一下,因為現在我們就是同步沒做好另外一方便,從機都是按照主機編碼器分頻來走的,我程序這里只有變頻器的啟停信號,其他的啥都沒有,另外一個就通過觸摸屏走485調整變頻器的電子齒輪來調節速度,而且調節也有反應,速度也會有變化,只是在啟停的時候,主從機速度的同步性走不好
        lch8478
        級別: 略有小成
        精華主題: 0
        發帖數量: 331 個
        工控威望: 429 點
        下載積分: 1280 分
        在線時間: 274(小時)
        注冊時間: 2016-07-13
        最后登錄: 2025-08-25
        查看lch8478的 主題 / 回貼
        11樓  發表于: 2019-12-02 09:51
        圖片:
        引用
        引用第10樓大不列顛不癲于2019-12-01 21:00發表的  :

        打架?麻煩指導一下,因為現在我們就是同步沒做好另外一方便,從機都是按照主機編碼器分頻來走的,我程序這里只有變頻器的啟停信號,其他的啥都沒有,另外一個就通過觸摸屏走485調整變頻器的電子齒輪來調節速度,而且調節也有反應,速度也會有變化,只是在啟停的時候,主從機速度的同步性走不好

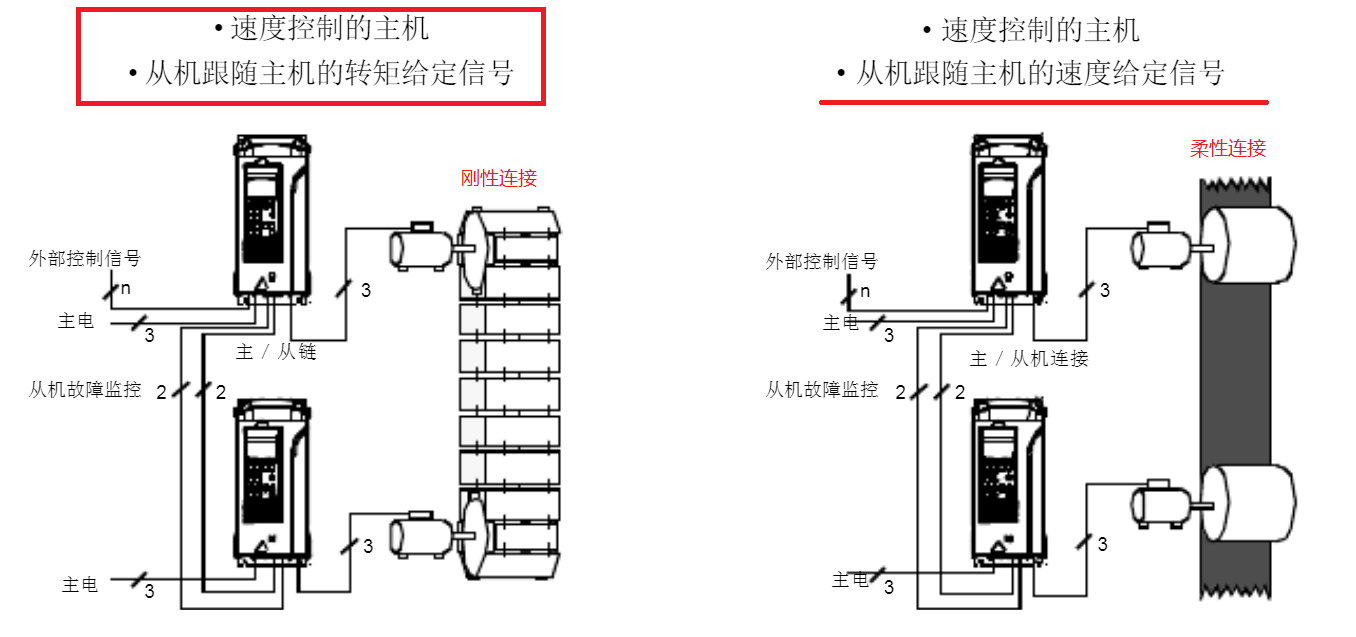

        你現在所采用的方案適用主從機柔性連接,比如皮帶機。剛性連接時從機一般工作于轉矩控制模式,矢量變頻器要求要有PG反饋,ABB的DTC控制如ACS800/880系列則不一定要有編碼器。從機轉矩給定來自主機的轉矩給定值(主機轉矩環的給定值),通常是采用高速通訊。如果采用模擬量需要考慮D/A和A/D轉換延時,如果變頻器模擬輸入輸出通道轉換延時比較大的話會影響控制效果。從機采用轉矩控制需要速度限幅。
        • «
