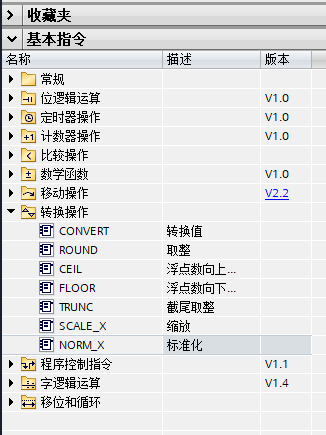

1200系列PLC  想用模擬量轉換指令 SCALE ，但是指令表里只有SCALE_X，這個是縮放，應該怎么操作？
我看網上說用FC105 ，但是我新建FC塊，命名105，出來的是一個空白的塊

想要處理模擬量   怎么操作好

兩個配套著用

先規整再縮放

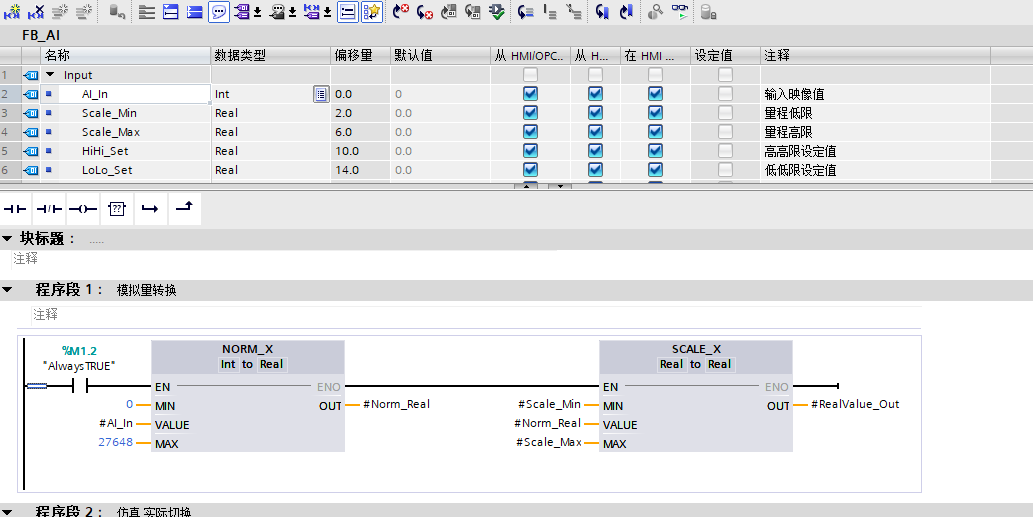

拖出來用   NORM 和 SCALE一起用   一個縮放   一個配比放大

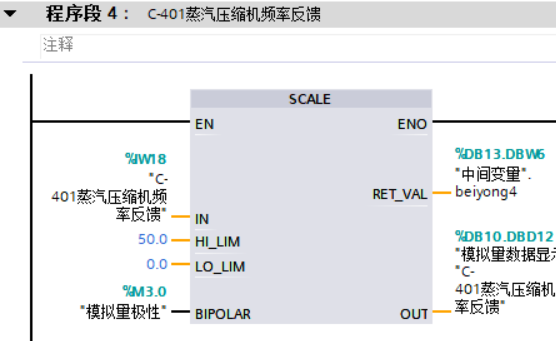

S7-1500系列 才支持FC105模擬量庫




學習了！

學習了

REGION AI讀取
    #TEMP_1 := NORM_X(MIN := 0,
                      VALUE := #AI,
                      MAX := 27648);
    #TEMP_2 := SCALE_X(MIN := #EUmin,
                       VALUE := #TEMP_1,
                       MAX := #EUmax);
    #PV := #TEMP_2 + #Offset;
    IF #AI >= 30000 OR #AI < -100 THEN
        #ERR := 1;
    ELSE
        #ERR := 0;
        ;
    END_IF;
END_REGION
