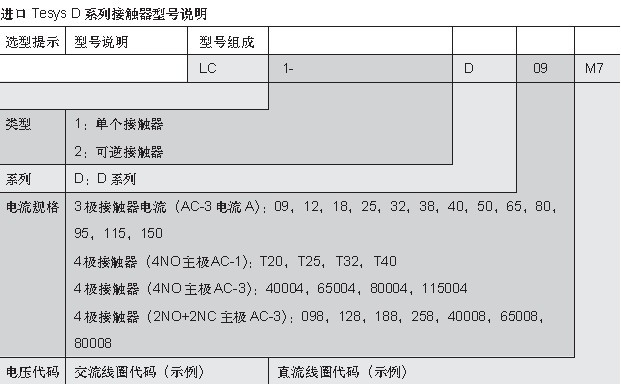

我選的電機是400W，380V的，那這個接觸器應該選什么型號的，還有，圖里3級接觸器電流，4級接觸器這些是什么概念
還有，交流線圈直流線圈是說，假如我選BD的話就是24V驅動這個接觸器嗎？
歡迎大蝦解答，小蝦討論

DC24V驅動

是Dc24V驅動這個意思，按一個千瓦2個安培來算的話，這個電流是0.8A

LC1D09BD

這個是控制線圈的電壓，跟電機無關

LC1------TeSys系列單個接觸器
D09-----電流規格9A（95以下自帶INO+INC，95以上不帶輔助接點）

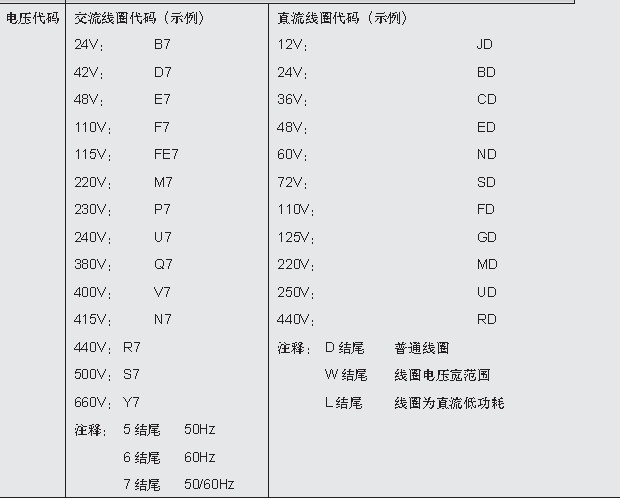

Bd-------線圈電壓代號,Bd表示dc24
好像最小的有06的

引用

引用第5樓nhw120于2010-11-11 12:23發表的  :
LC1------TeSys系列單個接觸器
D09-----電流規格9A（95以下自帶INO+INC，95以上不帶輔助接點）
Bd-------線圈電壓代號,Bd表示dc24
好像最小的有06的

五樓正解

選擇交/直流接觸器的依據是：
1）根據驅動負載的大小選擇主觸點容量。
2）根據控制電壓的等級選擇線圈電壓。
3）根據控制的方式選擇輔助觸點的數量。
400W；380V確認是三相還是單相。根據負載的極數多少選擇接觸器的極數及容量的大小。
假如我選BD的話就是24V驅動這個接觸器嗎？是的。這樣你需要一個交流24V電壓等級的電源。
是的可以這樣選擇。
電流是指主觸點的額定電流值，與你的驅動功率（線圈）幾乎沒有多大的關聯。當然隨著接觸器主觸點電流的增加，驅動功率會有所增加的。
