輸出
所使用的PLC是FX3U-128MT/ES-A    采用的是漏型輸入以及漏型輸出

問題所在就是有個繼電器的線圈短路了（事先不知道的），當程序中使Y14輸出時，PLC冒煙，后來檢查P24與Y14之間的電壓只有8V左右，繼電器也不工作。拆下PLC發現Y14輸出繼電器中三極管已經燒壞


不知道為什么會這樣 對三極管的開關作用不是特別理解

不過有時候檢查故障的時候直接將N24與Y輸出短接都沒有事     亂亂的
小弟剛涉及  還望各位大哥大姐幫忙解答分析下

  輸入
輸出
繼電器
PLC 板

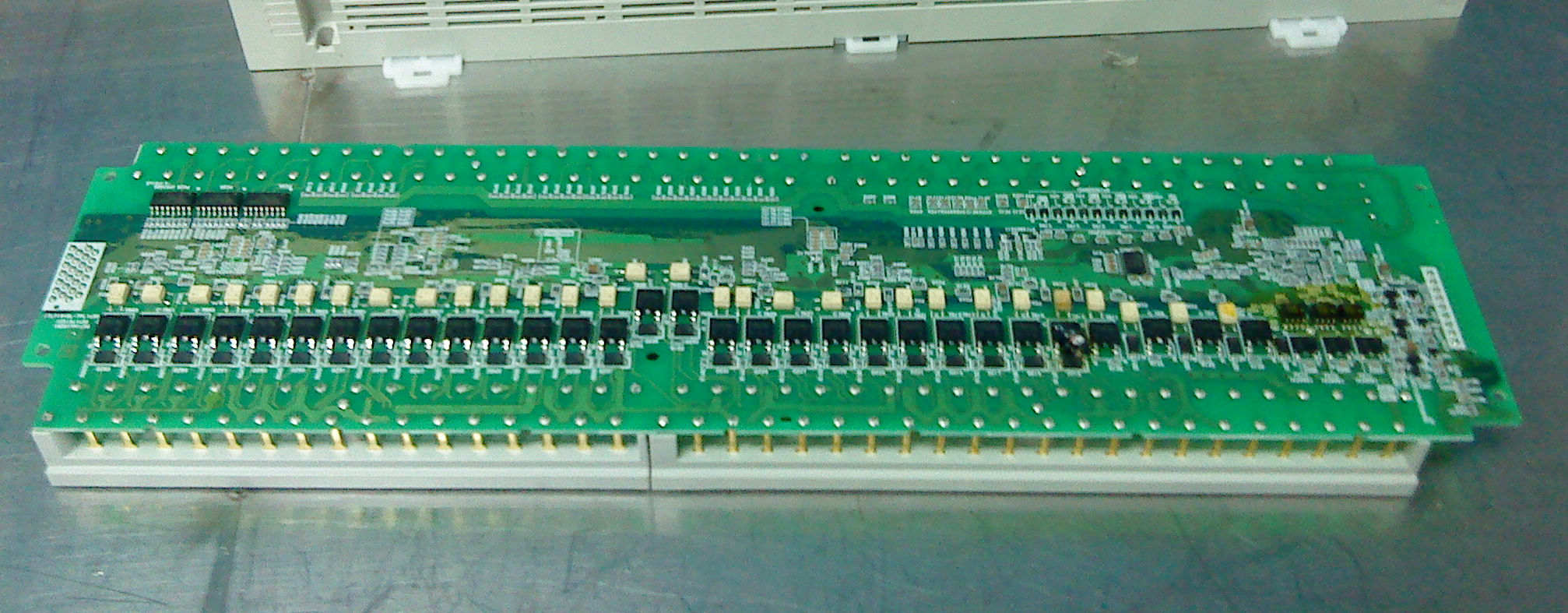

燒壞點


自己先頂下  大家接力啊

燒壞了換掉就完了唄

短路電流很大的 當然會燒壞plc輸出三極管的 如果是繼電器輸出的會使繼電器觸點粘連

可能是輸出電流過大或有短路所造成

24v電源要加2A熔斷器再接到24V繼電器線圈，線圈另一端再接到PLC輸出點上，COM1。。。COMn接24v負端，我都是這樣接的，熔斷器芯子選快速的RT14

換掉3極管，再檢查下相關電路

我覺得6樓的不錯 值得肯定   其實應該是當Y  （Y14） 有輸出時，Y14與N24之間電壓為0V  ，當圖中的繼電器線圈短路時，P24與Y14之間電壓為0V，所以連接Y14的端口的回路間P24與N24直接短接了，也就是短路 所以Y14端口中的三極管會燒壞  因此加個斷路器最佳   謝謝大家的踴躍參與

看后兩張圖，輸出點存在很大的短路電流引起的，外設的保護基本沒怎么起作用。

應該是外設備短路造成的

同意6樓的見解！
