輸出

所使用的PLC是FX3U-128MT/ES-A   采用的是漏型輸入以及漏型輸出

問題所在就是有個繼電器的線圈短路了（事先不知道的），當程序中使Y14輸出時，PLC冒煙，后來檢查P24與Y14之間的電壓只有8V左右，繼電器也不工作。拆下PLC發現Y14輸出繼電器中三極管已經燒壞

不知道為什么會這樣對三極管的開關作用不是特別理解

不過有時候檢查故障的時候直接將N24與Y輸出短接都沒有事     亂亂的
小弟剛涉及還望各位大哥大姐幫忙解答分析下

  輸入

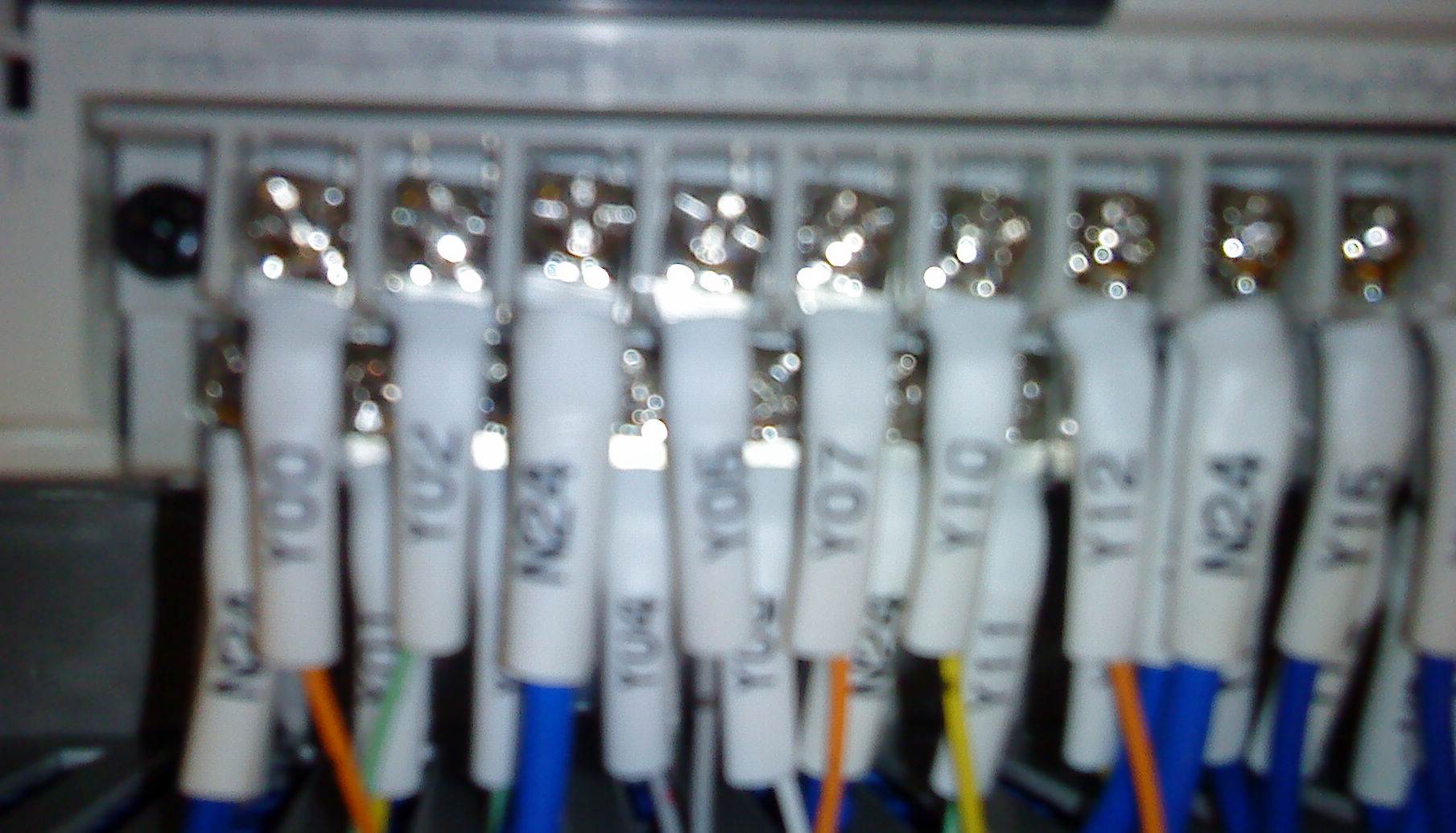

輸出

繼電器

PLC 板

燒壞點

[ 此帖被lingsun在2011-01-14 00:13重新編輯 ]

lingsun

簡單愛。。。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 130 個
工控威望: 263 點
下載積分: 721 分
在線時間: 29(小時)
注冊時間: 2010-07-09
最后登錄: 2012-06-08
查看lingsun的主題 / 回貼

1樓發表于: 2011-01-14 00:21

只看該作者 | 小中大

自己先頂下大家接力啊

楊康

學海無崖

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 637 點
下載積分: 1947 分
在線時間: 90(小時)
注冊時間: 2006-11-23
最后登錄: 2025-08-27
查看楊康的主題 / 回貼

2樓發表于: 2011-01-14 10:36

只看該作者 | 小中大

燒壞了換掉就完了唄

zhouzhoubibi

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhouzhoubibi的主題 / 回貼

3樓發表于: 2011-01-14 11:09

只看該作者 | 小中大

有可能是因?yàn)橛脩粲秒姴灰?guī)范，一般]是240V+-10%,超過極限就會燒壞

人生如夢

快樂和郁悶取決于心態

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 282 個
工控威望: 467 點
下載積分: 8136 分
在線時間: 769(小時)
注冊時間: 2010-09-26
最后登錄: 2025-12-13
查看人生如夢的主題 / 回貼

4樓發表于: 2011-01-14 11:19

只看該作者 | 小中大

短路電流很大的當然會燒壞plc輸出三極管的如果是繼電器輸出的會使繼電器觸點粘連

本帖最近評分記錄：

下載積分:+1(lingsun) 說的有道理

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 854(小時)
注冊時間: 2006-09-07
最后登錄: 2025-12-11
查看dl2006的主題 / 回貼

5樓發表于: 2011-01-14 19:54

只看該作者 | 小中大

可能是輸出電流過大或有短路所造成

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

蕭風

當你不能改變你身處的環境時，可以重新選擇環境

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 226 個
工控威望: 487 點
下載積分: 1102 分
在線時間: 681(小時)
注冊時間: 2010-10-21
最后登錄: 2025-12-13
查看蕭風的主題 / 回貼

6樓發表于: 2011-01-14 20:45

只看該作者 | 小中大

24v電源要加2A熔斷器再接到24V繼電器線圈，線圈另一端再接到PLC輸出點上，COM1。。。COMn接24v負端，我都是這樣接的，熔斷器芯子選快速的RT14

本帖最近評分記錄：

下載積分:+2(lingsun) 提供的方法很好 &n ..

學無止境

ldq_yang

JAY LIU

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 363 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

7樓發表于: 2011-01-14 22:02

只看該作者 | 小中大

換掉3極管，再檢查下相關電路

lingsun

簡單愛。。。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 130 個
工控威望: 263 點
下載積分: 721 分
在線時間: 29(小時)
注冊時間: 2010-07-09
最后登錄: 2012-06-08
查看lingsun的主題 / 回貼

8樓發表于: 2011-01-14 23:08

只看該作者 | 小中大

我覺得6樓的不錯 值得肯定其實應該是當Y （Y14）有輸出時，Y14與N24之間電壓為0V ，當圖中的繼電器線圈短路時，P24與Y14之間電壓為0V，所以連接Y14的端口的回路間P24與N24直接短接了，也就是短路所以Y14端口中的三極管會燒壞因此加個斷路器最佳謝謝大家的踴躍參與
