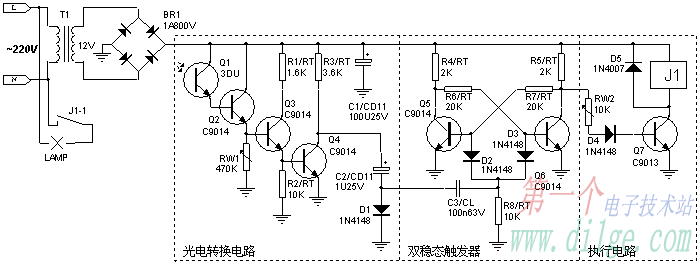

諸位，請幫我分析一本電路圖，我照做了一個，怎么不行

對了，因?yàn)闆]有100N63V電容，所以我把C3/CL改用了10NJ的電容

沒有特殊要求  也能正常工作

這個問題我認為分4步檢查。（前提是必須按此線路連接的電路，你必須做確認，特別是三極管的極性）
1）檢查電源是否在正常的范圍。AC12V大約于DC為15V左右，一般按AC電源電壓*1.2=DC電壓。
2）確認執行電路。將大約2K電阻直接由電源接到D4正端，看繼電器動作是否正常，如果不動作則檢查繼電器與驅動管Q7是否正常。正常后取消該電阻。
3）確認雙穩態觸發器。將大約2K電阻直接由電源接到D1正端，這時Q5;Q6應該反轉（注意這里的模擬信號為脈沖方式）斷開該電阻最次接入后Q5;Q6應該最次反轉。如果異常檢查電阻阻值及三極管的極性和損壞情況。
4）確認光電接收電路。還是用大約2K電阻著一在Q2;Q3;Q4的基極由電源引入電壓，正常時D1正端應該有脈沖信號出現，如果沒有信號著一檢查該電路的三極管極性及損壞情況，最后用光照Q1看Q1的發射極是否有電壓出現，如果沒有電壓則檢查極性及性能的好壞情況。
接收靈敏度的調整RW1電位器。
把C3/CL改用了10NJ的電容是允許的。

C2  C3  用相同的電容式一式

樓主是想做一個光控開關啊，既然用到光敏器件就要考慮白天光線的影響；光電部分如果沒特殊要求你可以做得更簡單些，Q1、Q2、Q3、RW1、R1去掉，在Q4的基極和發射極接上一個硅光電池就行了（從壞的太陽能電子計算器上可以拆到）。另外，建議加個7812三端穩壓器，因?yàn)殡p穩態電路會受電壓波動的影響。

電容改的太小，雙穩態觸發不了，若果電路沒裝錯的話，把C3改222的就可以了

首先感謝3樓5樓的詳盡指點，不過三樓說電源直接接在D1正端，而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎？我用萬用表測Q4的集電極電壓，無光時為14.8V，有光時為9.8V.不知是不是可以證明光電電路是好的？

學習學習

引用

引用第7樓風流過客flgk于2011-01-15 12:50發表的  :
首先感謝3樓5樓的詳盡指點，不過三樓說電源直接接在D1正端，而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎？我用萬用表測Q4的集電極電壓，無光時為14.8V，有光時為9.8V.不知是不是可以證明光電電路是好的？

當光照時，調節RW1，測量Q4(鍺管)的ce結壓降是否為0.1~0.3v，根據樓主說的有光時為9.8v，感覺應該有點問題。僅供參考！

引用

引用第7樓風流過客flgk于2011-01-15 12:50發表的  :
首先感謝3樓5樓的詳盡指點，不過三樓說電源直接接在D1正端，而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎？我用萬用表測Q4的集電極電壓，無光時為14.8V，有光時為9.8V.不知是不是可以證明光電電路是好的？

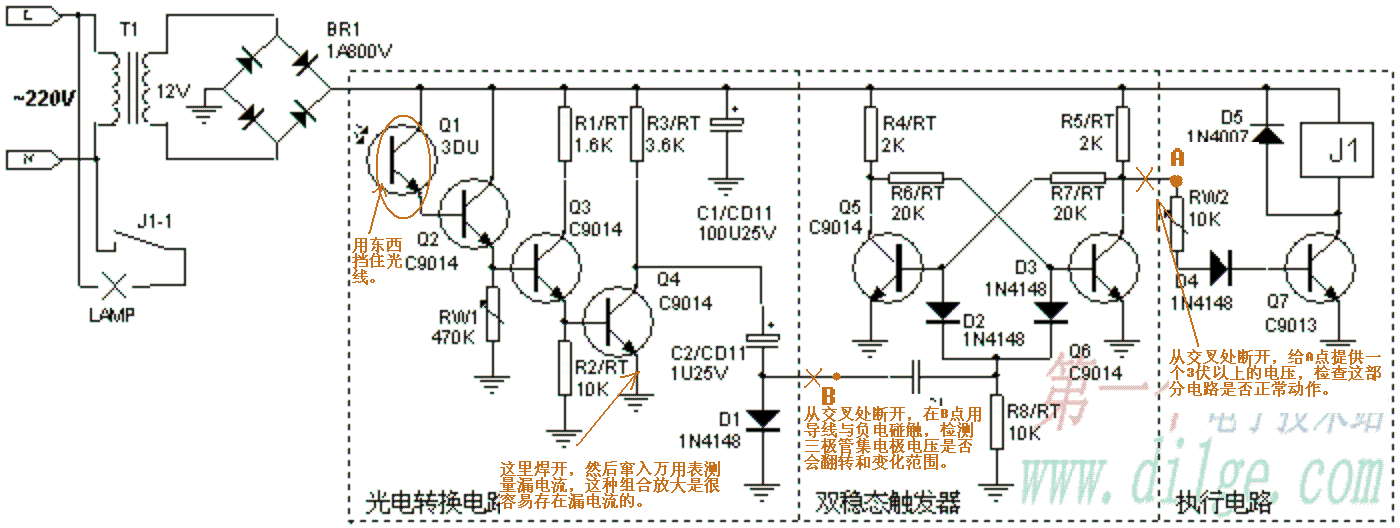

其實上你不用從B點斷開，直接從Q4集電極用一根導線與負電碰觸也可以的，從電路結構分析，你這個雙穩態電路的翻轉條件是需要一個負極性的脈沖，負極性的脈沖對原本是截止的三極管沒什么影響，對原本是導通的三極管會引起負反饋，使其截止；前級光電部分結構并不是很理想，也就是說沒有設置一個明顯的門檻電壓，由于你這里需要的是一個開關量的脈沖，所以不用去考慮它的失真，只要幅度足夠就行；如果后兩級電路正常，那就可能是第一級電路變化的幅度不夠，你把C3 換成和C2一樣或且0.47U的試試看。我做過一個光控開關，但使用的元件和你的不同結構也不相同，你有興趣的話我可以把電路圖傳上來。

我分別從Q5   .Q6的基極與負電碰觸，則Q5  Q6分別觸發。而從4148的公共負端與負電觸發，則無反應，為何？
