請問我只做 JOG點動測試，其他不做。接好線，只能驅動MR-J2S-20A，10A行，但是接到40A就不行了，點動電機，伺服都沒放映。

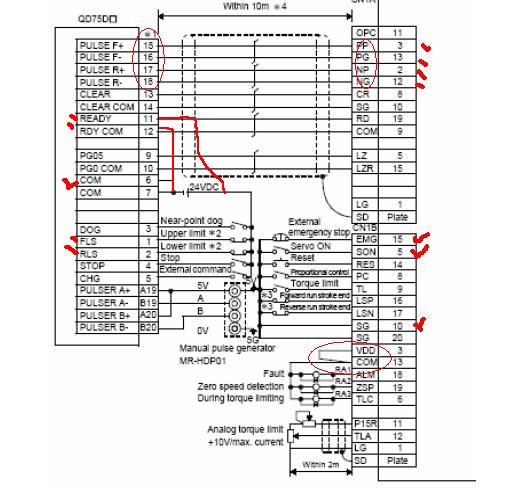

我接線是 F+ 接  伺服CN1A的 3腳 PP

                 F-   接 伺服 CN1A的13腳 PG

                 R+ 接 伺服CN1A的2腳 NP

                  R- 接伺服CN1A的 12腳NG

    QD75D1定位模塊的 READY 和 RDY COM 給了個24V。



伺服CN1B  是 5 servo on 短接 10 sg ，15 接 10 。  3和13短接

我估計是輸出脈沖電流太小驅動不了，我應該是哪里內部電源沒短接，，，，，，求大蝦解答。哎郁悶啊

驅動20A電機的控制器怎么能夠驅動40A的電機呢？？控制器太小了。

樓主看你的接線應該沒有問題

引用

引用第1樓匯榮鋁業于2011-04-22 10:21發表的  :
驅動20A電機的控制器怎么能夠驅動40A的電機呢？？控制器太小了。

我有 MR-J2S-40A 的伺服，和伺服電機。 但是 驅動不了。

如果我接 MR-J2S-20A的伺服 和電機，就可以，。。。。無解啊�。。�

大蝦請繼續跟帖幫幫我

據傳說 40A的 伺服 經常出問題。。

參數設定好了沒

我剛做過qd75p1的后天我發個圖面給你

將伺服的CN1B 16 LSP 17 LSN 和10 SG短接 或在參數里設置不使用。

7樓你說 短接左右極限指示燈，這樣可以加大驅動效果嗎？

40會檢測這2個鏈接，20A以下就不檢測嗎？

全是高手
………………

總線連接，沒用過太高級了。只用過脈沖串加符號

伺服學習自學很難啊
