請叫一下：
    想用NPN型接近開關去控制PLC的輸入端口（原來是行程開關  接法就是COM--行程開關常開--X0），NPN型接近開關我用萬能表量了一下，棕線接+24V  藍線接0V （開關電源供電）  在接近開關OFF時，黑線帶+24V電，也就是說黑線與棕先搭在了一起，，在接近開關ON時，黑線為0V，也就是說黑線與藍線搭在了一起，請問一下懂行人，該如果去接。如果將PLC的COM接開關電源的0V，黑線接X0，那么在接近開關OFF時，不是PLC上的COM和XO之間有一個24V的電壓？？這樣會不會燒壞PLC？不敢試，也許不是這樣接的？請高手指教，謝謝。

“如果將PLC的COM接開關電源的0V，黑線接X0.....”三菱的com已經和內部開關電源的0v連接了，所以只能接NPN型的。

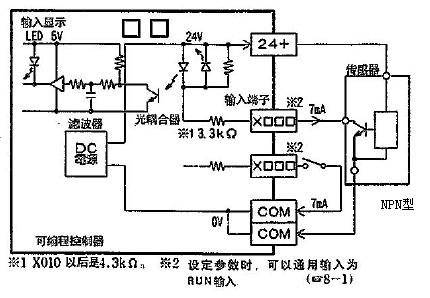

手冊上有外接電源圖

謝謝各位：
    這個圖我也看過了，但這個圖只能說明在接PLC上自帶的電源的時候的接法。我的意思也許2樓的仁兄沒有明白，主要是

1《在接近開關OFF時，黑線帶+24V電》這樣正常嗎？是不是我買的NPN接近開關的特例，還是全是這樣的。
2  那么在外接開關電源的情況下，帶+24V的黑線會不會燒壞PLC。

我們公司有銷售FX2N-48MR-ES/UL  FX2N-64MR-ES/RL 等型號

PNP和NPN都可以用

1 我不知道你那個“黑線帶+24V電”是在什么情況下測的，是傳感器用plc內部電源黑線接入輸入點X，還是傳感器單獨連接外接電源，沒與plc連接。
2  因三菱PLC 把COM點在PLC內部與負極連接，所以輸入點開路時都是高電平（24V＋），不管你接沒接那個接近開關。
3  如果你單獨把那個npn傳感器接電，上述中“棕線接+24V  藍線接0V （開關電源供電）  在接近開關OFF時，黑線帶+24V電”，那個黑線用電表測量時應該不到24V，在23V左右，這是三極管本身的特性造成的，只是個斷開的狀態，也就是說如果此時你在黑線和藍線間連個24V指示燈，它是不會亮的。
4  一般的plc輸入模塊都采用的是雙極型光耦，如果plc輸入部分，內部沒有接自帶電源，可通過外部電源接入com的極性，選擇源型或漏型輸入。比如樓上站長所說的那個，或者西門子的，F(xiàn)X3U好像也是。
5  如果你用的是三菱的PLC輸入模塊內部已經接電，最好不要再接外部電源，萬一它見了鬼的壞掉了沒地方說理，千萬別來找我（我也知電源可以并起來用，但可能會影響使用壽命，沒試過）。除非經過專業人士對其內部電路進行修改，把內部電源與輸入斷開。
6 說明書上有一個圖是四線的傳感器，為外接電源的，但市面上的4線一般都是，兩根電源另外兩根是選常開常閉用的（也就是說傳感器的工作電源和信號電源是共在一起的），我只見過5線的好像有圖上那樣用的。


也不知道我說沒說明白。

棕線接+24V  藍線接COM ,黑線接X00 (NPN型)

好東西，不錯！

不會燒壞，等電位！

NPN接近開關OFF時，黑線帶+24V電,是正常的．因?yàn)椋危校谓咏�開關ＯＮ時是低電平輸出的平時是高電平輸出的（我用的很多都是這樣的）　　　關于外部電源接在ＰＬＣ輸入上好象沒什么事，我有一次這樣接過ＰＬＣ輸入指示燈就不亮了好象保護了我就馬上關了

外接開關電源可以,棕色的接+24V藍色的接0V連COM端黑色的接輸入端.

你想要改PNP的很簡單啊!找一繼電器轉換過來就OK了!
