樓主發表于: 2017-08-01 22:33

只看樓主 | 小中大

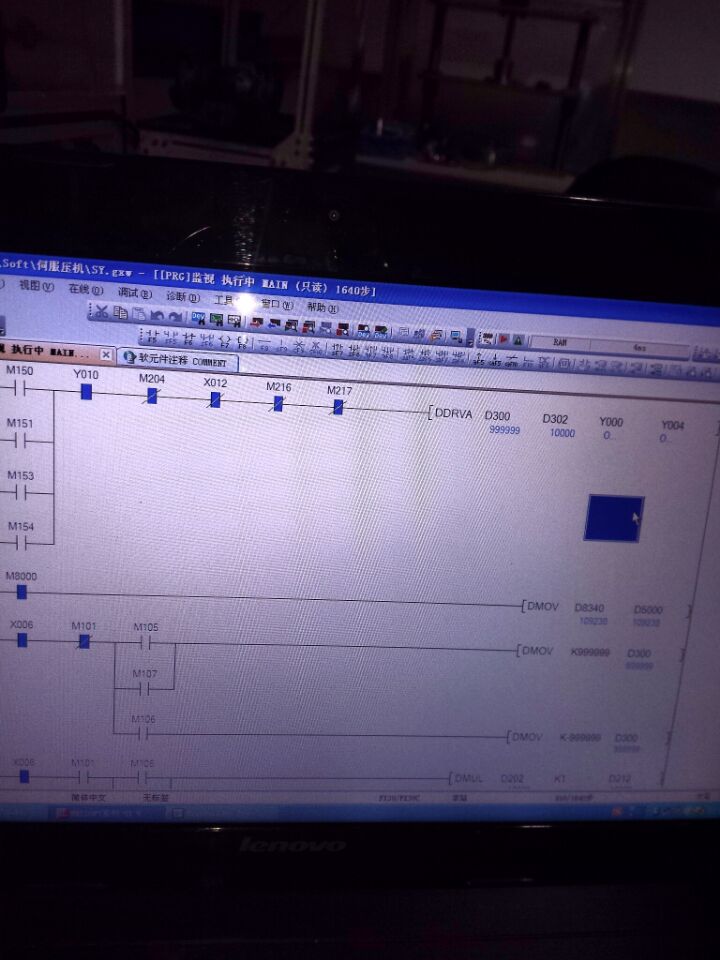

描述：PLC程序
圖片：

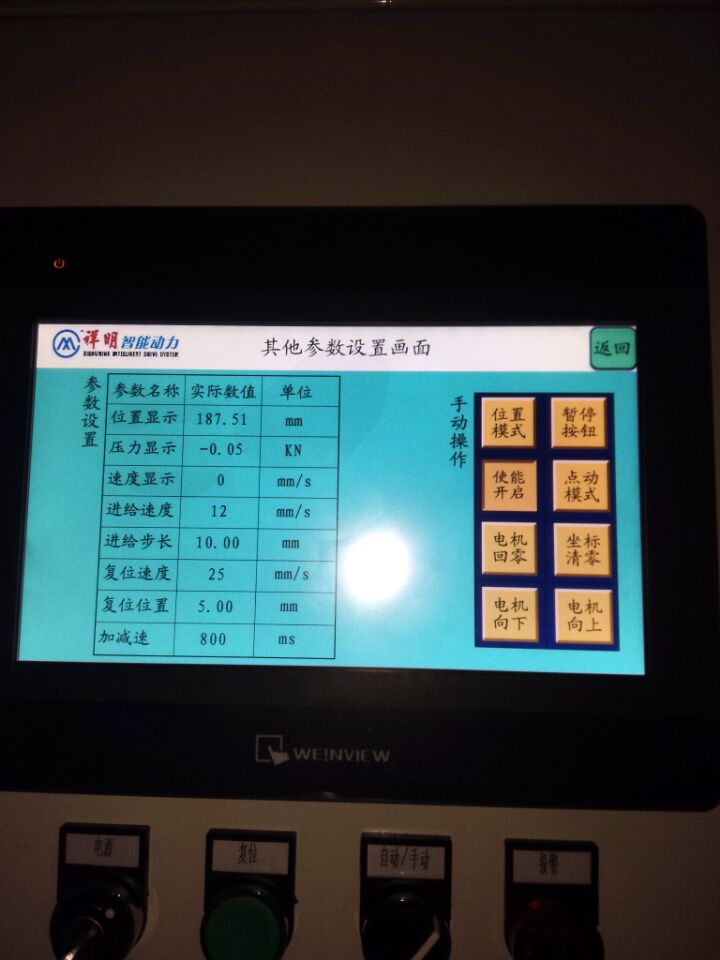

描述：觸摸屏界面
圖片：

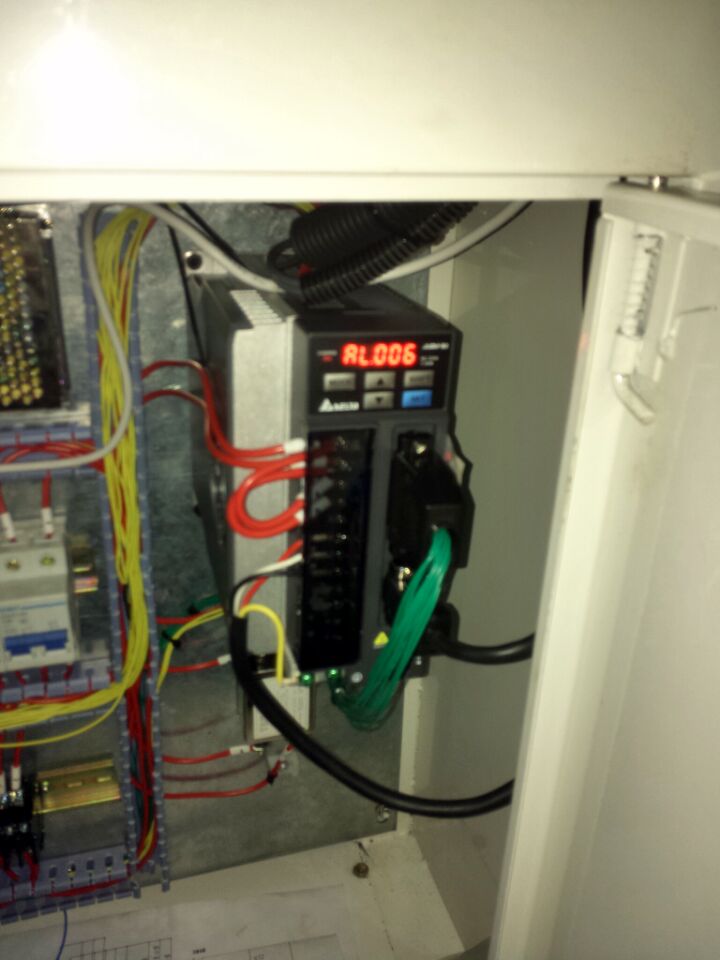

描述：驅動器報警
圖片：

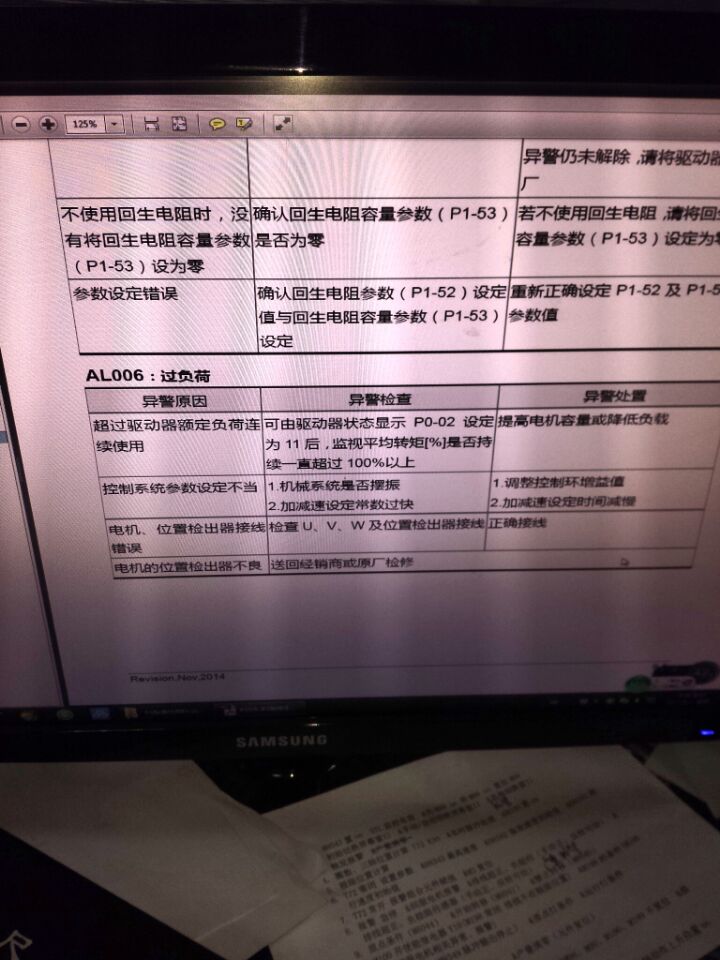

描述：報警解釋
圖片：

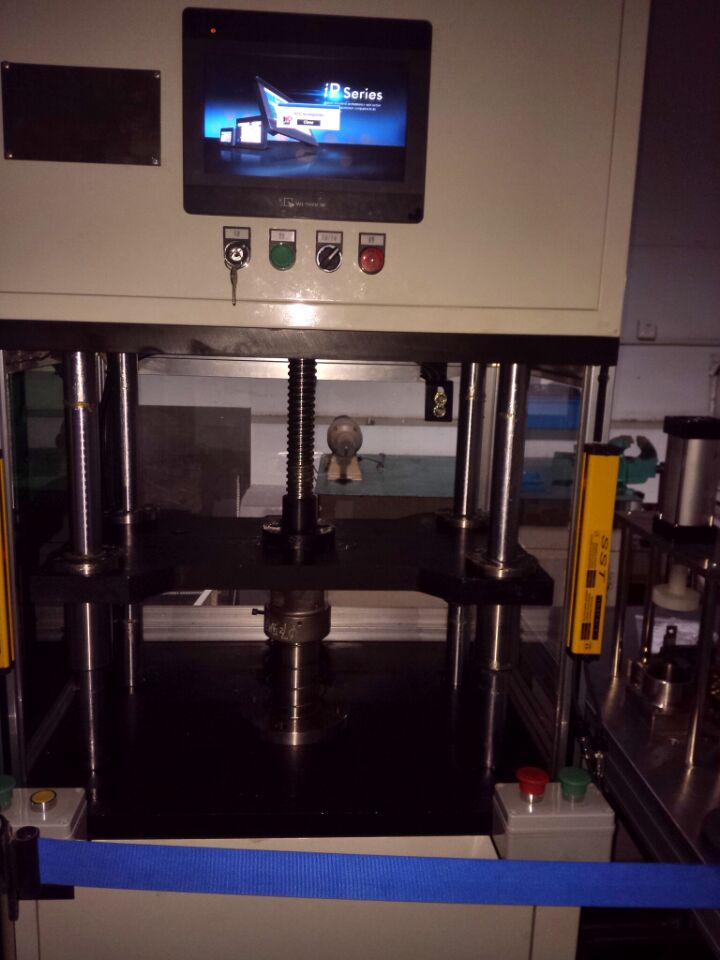

壓機外觀

小弟最近在調試一臺伺服壓機，結構比較簡單，就是伺服電機帶動絲杠，絲杠連著壓頭上下移動。
PLC用的是三菱FX3U的，伺服電機用的1.5KW臺達的，驅動器是常用B2型的，用的位置模式，PLC發脈沖來控制絲杠走的距離的。
調試過程中有一問題沒解決，當壓機壓頭壓到底時，PLC得到驅動器零速度信號時就會斷開定位指令，
停止發脈沖。這個時候沒有其他動作，過個5秒作用驅動器會報警，報警代碼是AL006(過負荷)，正常流程
是，驅動器不報警的話工人就會按回程按鈕，壓頭回移，所以我就請問這個問題怎么解決，是不是驅動器哪里
參數設置不對。我感覺程序沒什么問題。

[ 此帖被15961240230在2017-08-01 22:42重新編輯 ]

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 780 點
下載積分: 1312 分
在線時間: 290(小時)
注冊時間: 2014-12-11
最后登錄: 2025-12-01
查看蒲城風信子的主題 / 回貼

1樓發表于: 2017-08-01 22:36

只看該作者 | 小中大

你這個下壓應該是用靠行程（發多少脈沖）來決定位置的吧

樓主留言：

是啊，伺服電機用的位置模式。

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1108 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-08-23
查看wu32u2的主題 / 回貼

2樓發表于: 2017-08-02 07:42

只看該作者 | 小中大

這跟堵轉了一樣嘛，伺服不報警才怪。臺達的伺服我沒用過，像三菱的伺服有個過載報警延時，大概是1.5秒，在這時間內釋放過載的話，驅動器不會報警。但是又有另外一個問題，伺服的位置跑了。

成功的路上需要幫助

baiqrmai

承接各行業生產線改造，編程，自動化研發、制造，配

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 691 個
工控威望: 7479 點
下載積分: 6593 分
在線時間: 1224(小時)
注冊時間: 2012-08-20
最后登錄: 2025-03-03
查看baiqrmai的主題 / 回貼

3樓發表于: 2017-08-02 07:50

只看該作者 | 小中大

你要是用這鼐想法就得用速度模式，位置模式你是發一定有脈沖，到達一定位置，堵在那里肯定報警。沒燒就好了

承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214

hbsygao

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 166 個
工控威望: 3220 點
下載積分: 71271 分
在線時間: 848(小時)
注冊時間: 2007-10-17
最后登錄: 2025-12-16
查看hbsygao的主題 / 回貼

4樓發表于: 2017-08-02 07:55

只看該作者 | 小中大

采用力矩模式

adnnin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 245 個
工控威望: 565 點
下載積分: 586 分
在線時間: 266(小時)
注冊時間: 2016-12-30
最后登錄: 2025-12-08
查看adnnin的主題 / 回貼

5樓發表于: 2017-08-02 08:49

只看該作者 | 小中大

建議程序改零速信號用中斷

樓主留言：

能簡單描述下么？PLC我沒用過中斷，具體起什么作用。

liujian-weng

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 500 個
工控威望: 702 點
下載積分: 12155 分
在線時間: 2845(小時)
注冊時間: 2007-11-13
最后登錄: 2025-12-16
查看liujian-weng的主題 / 回貼

6樓發表于: 2017-08-02 09:40

只看該作者 | 小中大

建議用扭矩模式來做，位置模式做不是很好，個人認為。
