鑒于當前的工控行情，跨品牌解決方案越來越多了。smart支持以太網，在小型機上用的挺好。
很多項目需要用到伺服來做簡單的定位控制。很多人還是比較信賴三菱伺服，特別是MR-JE
系列的性價比很高。
       大家都知道三菱的是NPN的接線方式，而西門子的正好是PNP，不知道有做過這種項目的同仁
指導一下，線路連接到底是咋處理或者轉化的。
網上查了一下信息，有的說是可以直接驅動的，有的是說需要串接一些電阻，正好本人馬上也想嘗試
一下這種組合控制方案，線路連接一直沒整明白，希望有做過這種控制方式的同仁不吝指教，感謝！

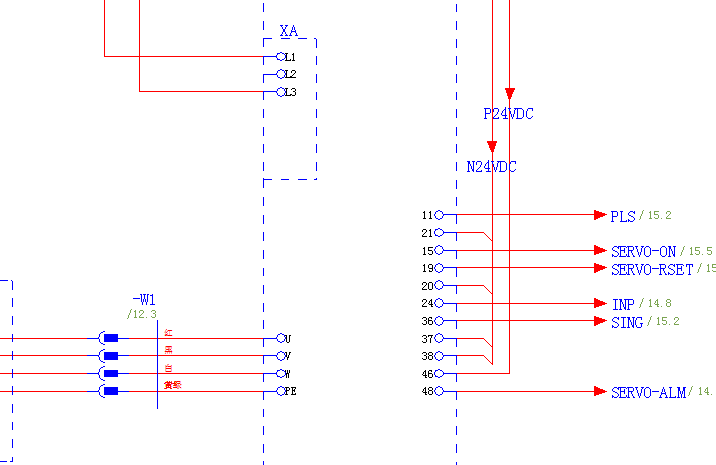

論壇上也有一些圖紙，不知道是否可行？

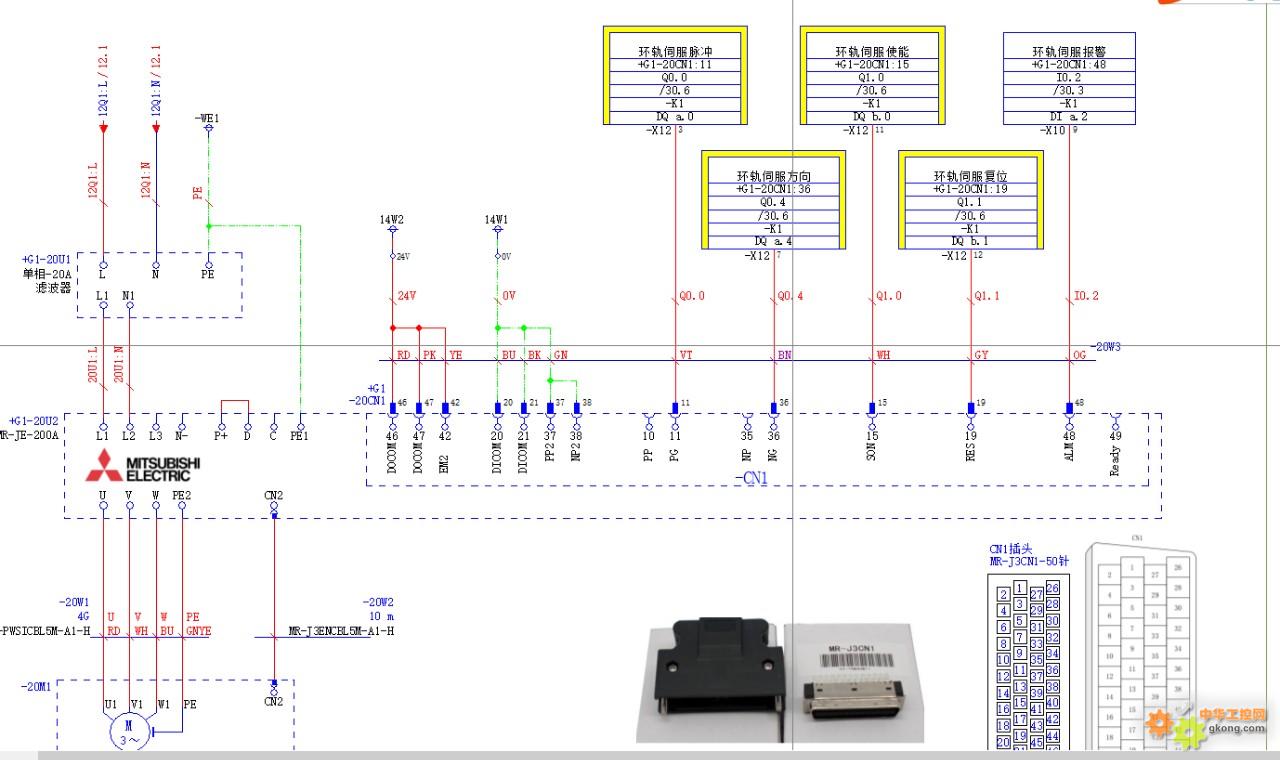

還有這種連接方式

這么快就沉下去了啊   沒有朋友用這種方式嗎，還是發錯地方了

引用

引用第1樓guangyu85于2021-08-27 20:45發表的  :
還有這種連接方式

@蒲城風信子 朋友介紹一下，你這個項目后來上線了沒有啊，線路就是這么處理的嗎？

引用

引用樓主guangyu85于2021-08-27 20:44發表的 西門子S7-200SMART控制三菱MR-JE-70A伺服的探討 :
        鑒于當前的工控行情，跨品牌解決方案越來越多了。smart支持以太網，在小型機上用的挺好。
很多項目需要用到伺服來做簡單的定位控制。很多人還是比較信賴三菱伺服，特別是MR-JE
系列的性價比很高。
       大家都知道三菱的是NPN的接線方式，而西門子的正好是PNP，不知道有做過這種項目的同仁
指導一下，線路連接到底是咋處理或者轉化的。
.......

三菱的也可以PNP方式，西門子SMART也可NPN方式。說明書上有介紹

引用

引用第4樓zsh340于2021-08-28 08:21發表的  :

三菱的也可以PNP方式，西門子SMART也可NPN方式。說明書上有介紹

你說的這個NPN和PNP的轉換或者切換，對于開關量來說很好處理，但是對于脈沖來說呢？？？

三菱的伺服可以接PNP的

前幾天剛試了fx5u控制西門子v90。是可以用的

可以參考JE說明書

引用

引用第7樓劉東劉東劉東于2021-08-31 11:15發表的  :
前幾天剛試了fx5u控制西門子v90。是可以用的

你這個方案就沒必要發脈沖了吧！！！

看來沒幾個選擇這種方案啊

厲害厲害
