110KW-160KW水泵，有沒有誰用過星三角啟動的，幫忙給個解決方案才行，剛開始空載的時候啟動都沒有問題，現在帶負載運行了，星和三角接觸器轉換的時候，總空開掉閘？對于整個過程的觀察，在接觸器轉換的過程中，星接觸器有打火花現象，這是不是所說的電弧引起的短路導致空開掉閘呢？希望高手們給個解決的辦法啊？？？

你的總空開有多大

控制水泵建議改用變頻器控制

觸點斷開時都會有火花，負載電流越大火花越大。你的問題看是不是負載是不是重載型，星三角只適合輕載啟動，如在剛啟動時電機無法正常運行引起電流過大，具體情況你卡一下電流和觀察一下電機運行。你熱繼不跳直接跳空開也有點設計上的問題。

引用

引用第1樓和諧共贏于2013-07-02 07:52發表的  :
你的總空開有多大

總空開800A，下面帶動2路400A的空開分別控制一組星三角啟動，但我這兒那怕啟動一組而已，總公開都會掉閘；應該不會是過流，更多的是短路引起的

引用

引用第3樓木皮于2013-07-02 08:18發表的  :
觸點斷開時都會有火花，負載電流越大火花越大。你的問題看是不是負載是不是重載型，星三角只適合輕載啟動，如在剛啟動時電機無法正常運行引起電流過大，具體情況你卡一下電流和觀察一下電機運行。你熱繼不跳直接跳空開也有點設計上的問題。

水泵應該屬于重型的吧，我后用變頻啟動運行過，電機是滿負載運行的，電流達到240A左右；；星啟動后，電機是正常起來了，而且電流表顯示也是在230-250A，轉換三角就掉閘；；“你熱繼不跳直接跳空開也有點設計上的問題” 這個問題值得深思，想找個解決方案~~！

檢查一下電機接線，是不是星三角連接錯誤。

主要原因是電機剩磁造成的，切換瞬間產生的反電動勢與電源電壓疊加擊穿Y點接觸器，造成弧光短路。處理方法：1將Y點三角形接入三只1KW左右吸收電阻，轉換后切除。

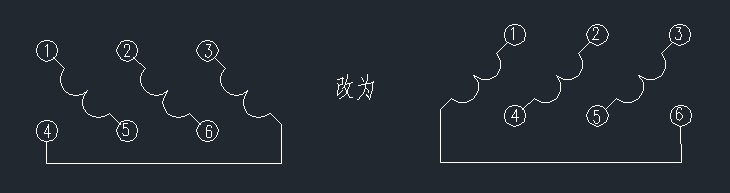

2采用如圖的方法，不過有的可以，有的不行。

按你選擇的總開關和分開關應該是合適的，可能的原因：
1）檢測星--三角啟動的控制回路是否正確，一般控制回路是獨立的回路，斷開主回路試控制回路，并確認轉換時間是否合適。
2）檢查主回路與電機的連接是否正確，你所描述的現象這個可能性較大。
3）回路是否存在接地現象。

學習啦

我也來學習一下

這么大的電機干嗎不用軟啟動
