三菱變頻器A840，11KW 。

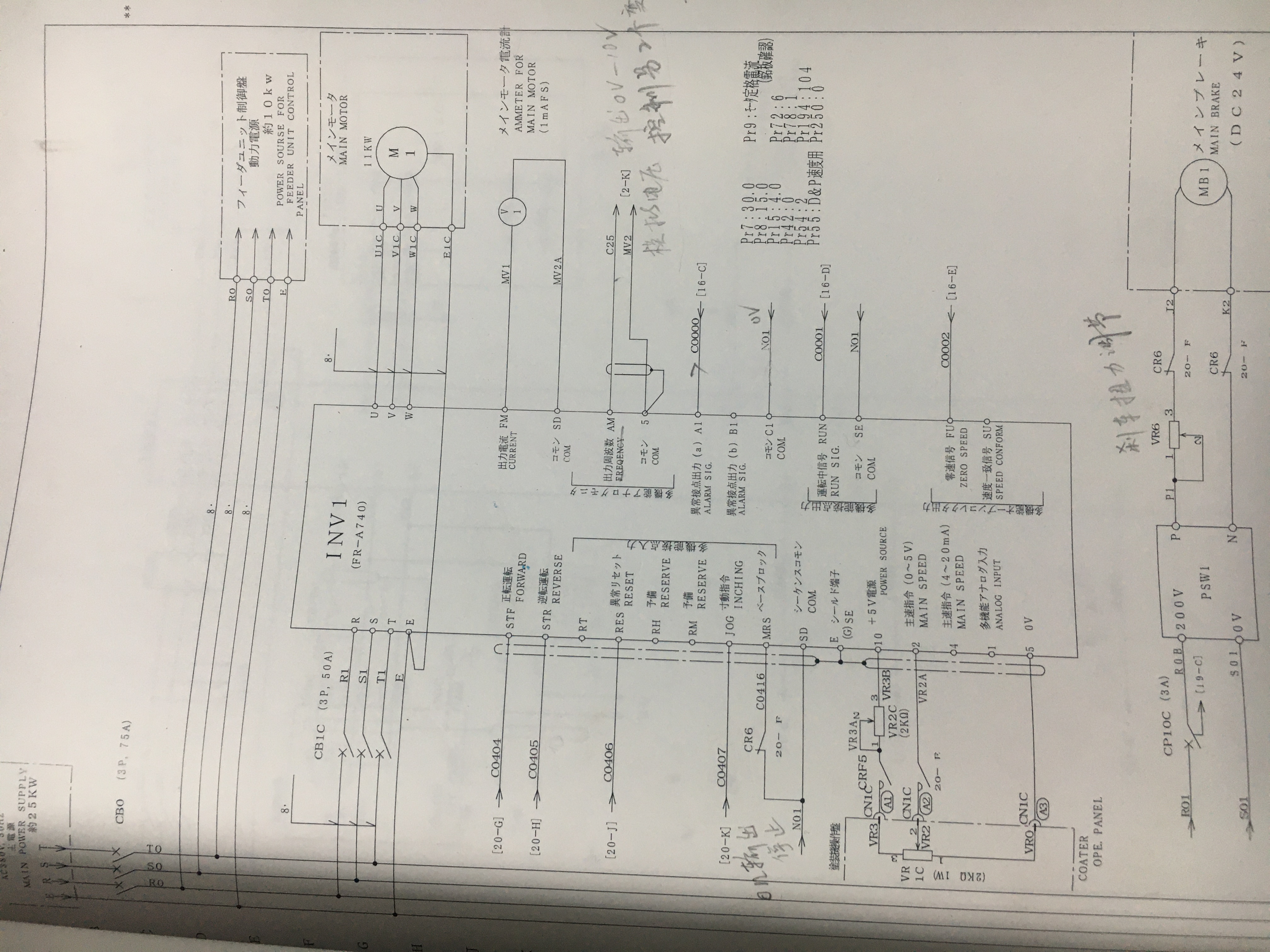

接線如圖


使用了4年的A740突然報警E.7  CPU故障
更換一個A840，使用了半小時報警E.CTE。（RS485，通信端子電源短路）
可是根本就沒有通信，拆開CPU板，發現一個小的集成燒了。
又更換一個新的A840,使用了半個月又掛了，同樣的問題，報警E.CTE。

腦殼疼。

反反復復檢查了輸入輸出接線，沒發現有異常電阻。

有遇到這樣問題的大神，指導一下。

首先先仔細查查線路，其次跳線有沒有問題？參數設定有沒有問題？
實在查不出的話，你可以做個大膽的推定，
那就是整批次的變頻都有問題，雖然這種機率很小，但是我碰到過。
18年的時候用過一批安川的變頻，沒有多久，就陸陸續續的壞了，
有的用了一個多月就壞，有的一年多才壞，后來經銷商說是廠家的問題，
有兩個廠家生產該產品，其中一個廠家，采購的一個芯片有問題，
結果是經銷商把所有的該型號該批次的變頻全部免費更換掉了。

打三菱官方電話問了，外部控制接線不會引起E.CTE故障，但是找不到原因。
輸出的0~10V過載了會不會引起自己壞了呢？

你的控制信號是哪里給定的呢？PLC？中間繼電器？還是其他？

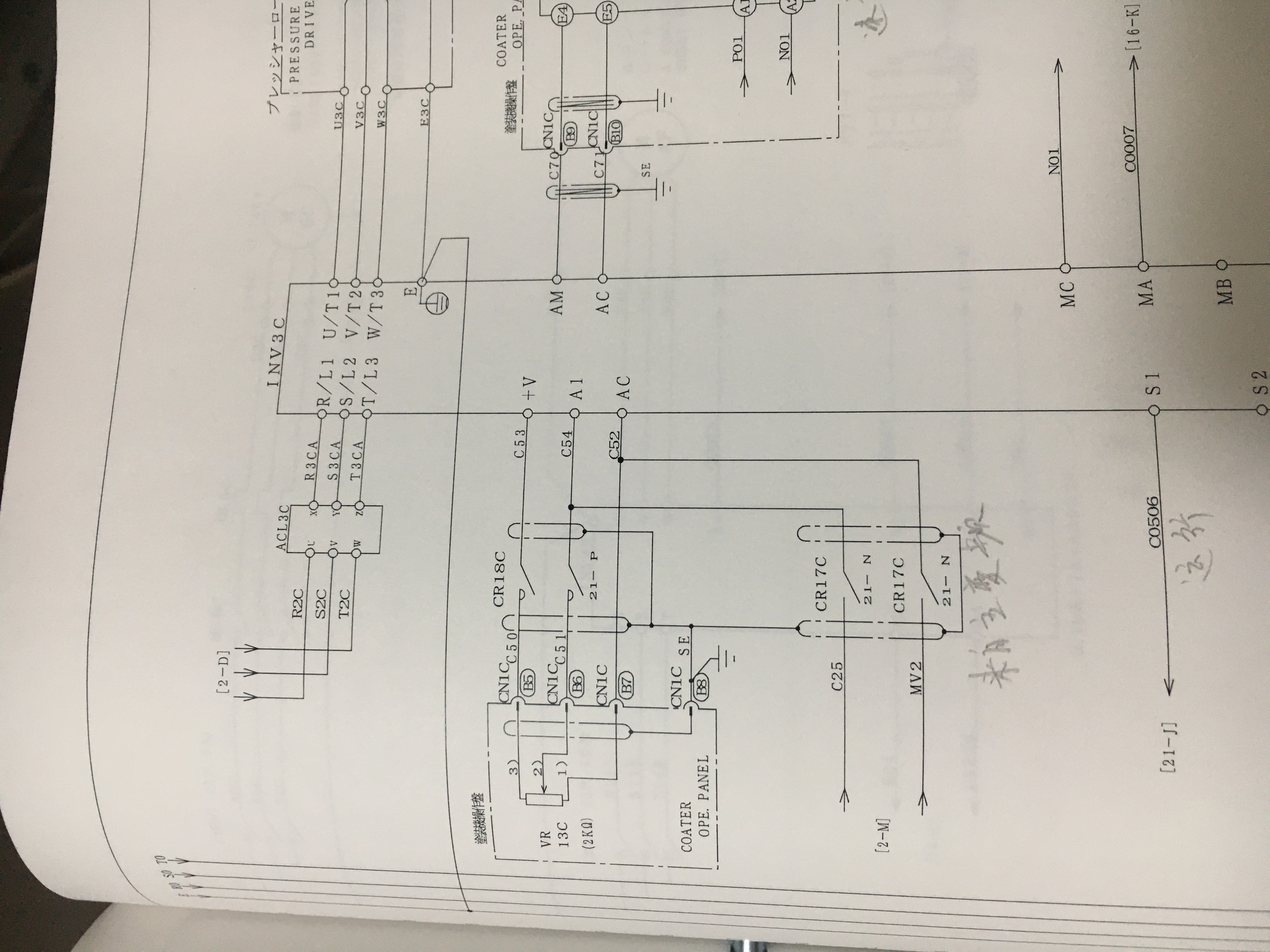

MV2  C25輸出的0-10V電壓，接了兩個這樣的變頻。

引用

引用第3樓黃曉liang于2021-01-20 17:51發表的  :
你的控制信號是哪里給定的呢？PLC？中間繼電器？還是其他？

PLC用的是哪個牌子的呢？輸出類型是哪個方式？源型還是漏型？且PLC的輸出端子公共端是接開關電源的0V，還是用PLC自己內部的電源？
我覺得有可能是電位差的關系

把A740修好換上試試不就知道知道是什么問題了 如果好了，那還是換的變頻器有問題唄，再說你就是換了變頻器才出的這個問題

引用

引用第5樓黃曉liang于2021-01-21 15:34發表的  :

PLC用的是哪個牌子的呢？輸出類型是哪個方式？源型還是漏型？且PLC的輸出端子公共端是接開關電源的0V，還是用PLC自己內部的電源？
我覺得有可能是電位差的關系

設定的參數呢，看看有沒有哪里不合理的。。。
