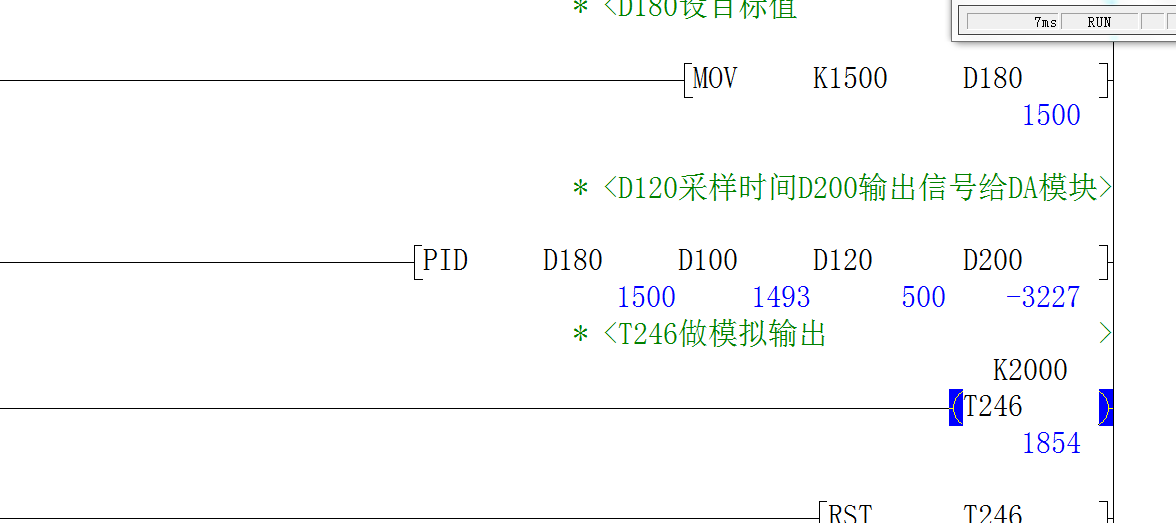

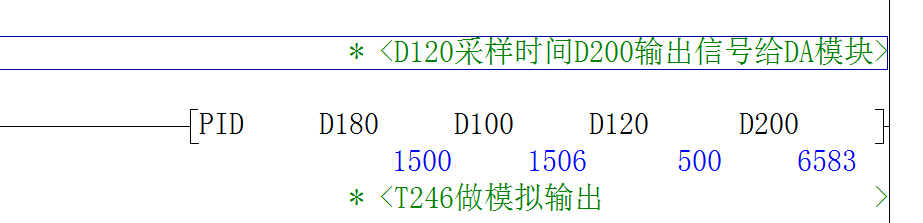

PID如何設定 P  I  D這三個值，D200經過PID運算后的數字，變化好大的，好像無規則的變化，不是按照AD輸入模塊來變化。

PID輸出多大 全看你的設定值
P值設的越小 PID輸出幅度越小

參數整定找最佳，從小到大順序查
先是比例后積分，最后再把微分加
曲線振蕩很頻繁，比例度盤要放大
曲線漂浮繞大灣，比例度盤往小扳
曲線偏離回復慢，積分時間往下降
曲線波動周期長，積分時間再加長
曲線振蕩頻率快，先把微分降下來
動差大來波動慢。微分時間應加長
理想曲線兩個波，前高后低4比1
一看二調多分析，調節質量不會低

引用

引用第2樓zhaoaron于2022-12-01 13:18發表的  :
參數整定找最佳，從小到大順序查
先是比例后積分，最后再把微分加
曲線振蕩很頻繁，比例度盤要放大
曲線漂浮繞大灣，比例度盤往小扳
曲線偏離回復慢，積分時間往下降
.......

感謝大佬分享，學習中

謝謝大家
