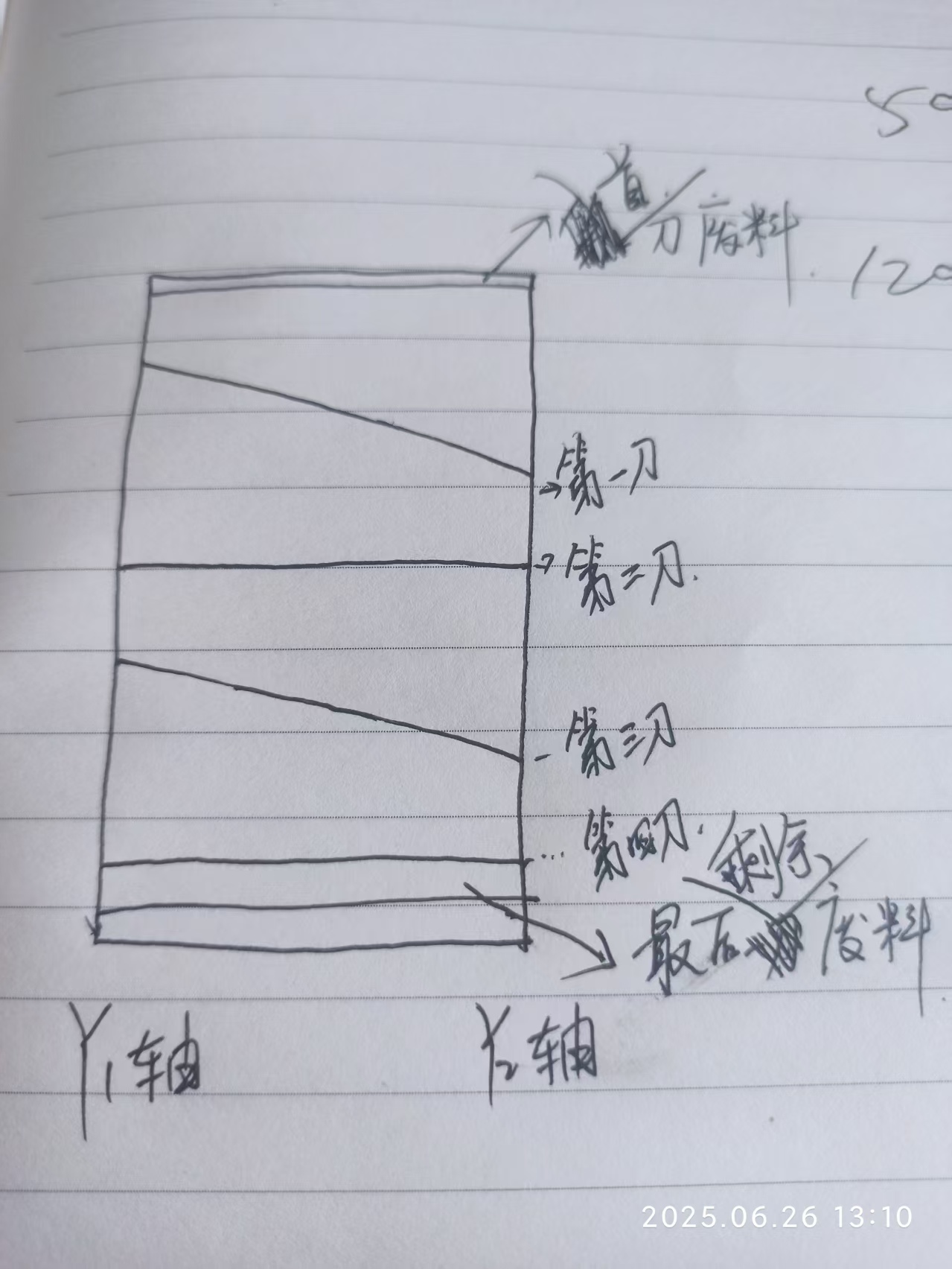

其中的送料流程如圖所示：去除首刀廢料和最后剩余廢料，產品板材有大小邊，在觸摸屏上輸入大小邊尺寸，用兩個Y軸伺服軸控制大小邊的尺寸定位后裁切機裁切。客戶的整板尺寸有多種類型，裁切的產品板材也可以設定任意尺寸，但都是統一規格。所以，第二刀的就要大邊和小邊定位距離數據交換，具體切多少刀可以事先運算出來。所以，一個循環用梯形圖比較麻煩，刀數從幾-上百不等。所以有大佬可以搞個ST語言的流程，不管任意多少刀數和產品尺寸。

各類產品尺寸事先調試好，數據存到配方里，方便切換調用，麻煩的事，一個循環流程對應多種尺寸的產品的裁切。

板材料卷直線運動，Y1軸和Y2軸切刀定位運動？

這個圖片中的直刀和斜刀是同一個刀切的嗎？

做這種斜邊的，用PLC做的，廣州有一家公司做塌房了，沒有成功

引用

引用第4樓hdhhyl198331于2025-07-03 10:48發表的  :
做這種斜邊的，用PLC做的，廣州有一家公司做塌房了，沒有成功

Y1軸和Y2軸只是左右送料，送料變成斜的，要計算送料的進給量？切刀固定的

推薦SIMOTION

是數控剪板機？要數控系統？不清楚做的設備具體要求。

個人覺得位移指令比較好！

這種怎么不用兩個刀，簡單一些，并且不需要Y1Y2伺服，要速度快可以做成追剪
