如圖。  如果原點的位置在中間。電機到達前進限位后按動回原點啟動，電機能夠回到原點。如果電機到達后退限位的時候按動回原點啟動，電機能夠回到原點位置嗎。
如果原點就設定在中間，電機前進或后退到位后自動回到原點位置。這個程序應該怎么編。請指教

這個關鍵是首先搜索DOG點！

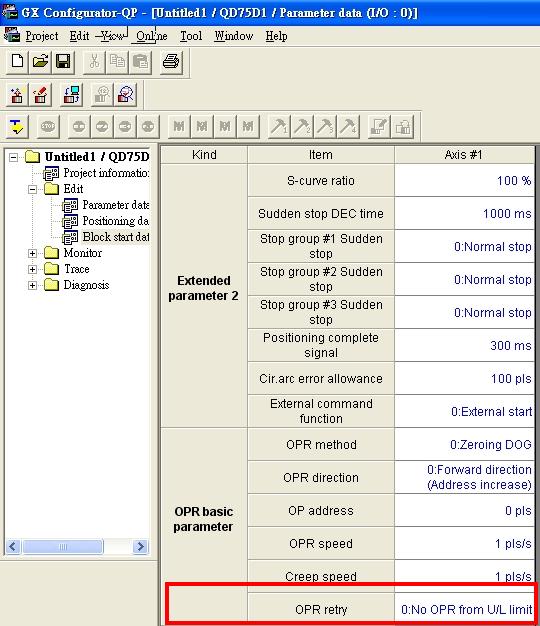

使用模組上的功能
如QD75 或QD70或Q-Motion 上面
應該都有原點復歸的重試功能
當未接觸到原點而先碰道上極限後
會反相尋零
不過前提是馬達控制方向要正確(即正副極限與運動方向一致)
否則在往正方向移動的時候觸碰到負極限
之後一定會再輸出正轉脈波來做反向的動作 (因?yàn)榕袛嘟佑|負極限)
故會可能會有脫軌或是過載的異常

有DOG點。怎么設置軟限位

你用的應該是伺服電機,是有前進或后退的工作狀態的,你將這兩個狀態接到PLC里就好辦了,就是普通電機也應該有正反轉信號的.
